Allgemeine Beschreibung

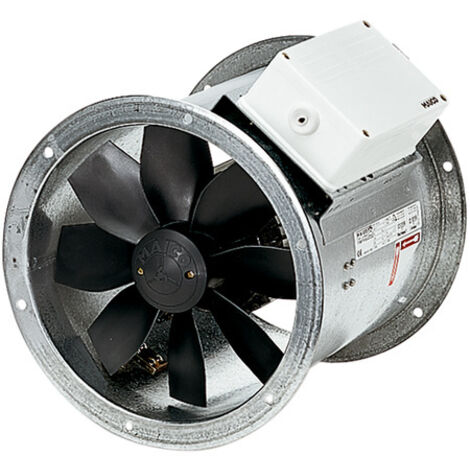

Der MAICO Axial-Rohrventilator DZR 20/2 B Drehstrom DN200 bietet eine kompakte Lösung für die Be- und Entlüftung von Rohrsystemen. Mit einem Fördervolumen von 1100 m³/h und einer Drehzahl von 2850 U/min ermöglicht dieser Drehstromventilator eine effektive Luftbewegung. Er ist drehzahlsteuerbar und reversierbar, was ihn für verschiedene Lüftungsanwendungen geeignet macht.Technische daten
- Fördervolumen: 1100 m³/h
- Drehzahl: 2850 U/min
- Nennleistung: 75 W
- Maximaler Strom (IMax): 0,25 A
- Schutzart (Motor): IP 55 (Ausnahme DZR D IP 54)
- Wärmeklasse: B
- Fördermitteltemperatur: -20 °C bis 60 °C
- Spannungsart: Drehstrom
- Betriebsspannung: 400 V
- Netzfrequenz: 50 Hz
- Netzzuleitung: 7 / 15 mm²
- Nennweite: 200 mm
- Breite: 254 mm (Gehäusedurchmesser)
- Höhe: 317 mm (inklusive Anschlüsse)
- Tiefe/Länge: 240 mm
- Gewicht: 596 kg
- Gewicht mit Verpackung: 655 kg
- Verpackungsmaße (B x H x T): 355 mm x 335 mm x 265 mm
Kompatibilität und Zubehör
- Geeignet für waagerechten und senkrechten Einbau in Rohrsysteme
Installation
- Einfache Montage durch Rohrhülse aus verzinktem Stahlblech mit beidseitigen Flanschen
Anwendung
Der MAICO Axial-Rohrventilator DZR 20/2 B ist für verschiedene Lüftungsaufgaben in industriellen, gewerblichen und kommunalen Einrichtungen konzipiert. Er eignet sich zur Be- und Entlüftung von Büroräumen, Werkstätten, Lagerhallen und Produktionsstätten, wo Luftzirkulation oder der Abtransport von verbrauchter Luft oder Wärme erforderlich ist.Weitere Informationen
- Typ: Axial-Rohrventilator
- Laufradtyp: axial
- Flügelrad: 8-blättrig aus glasfaserverstärktem Polyamid
- Rohrhülse/Gehäuse Material: verzinktes Stahlblech beidseitig mit Flansch
- Motor: Asynchronmotor Typenreihe DZR
- Polumschaltbar: Nein
- Gleichstrommotor: Nein
- Förderrichtung (Standard): Abluftbetrieb
- Förderrichtung über Motor saugend
- Thermischer Überlastungsschutz: serienmäßig (Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren)
- Einbaulage: waagerecht / senkrecht
- Farbe: silber
