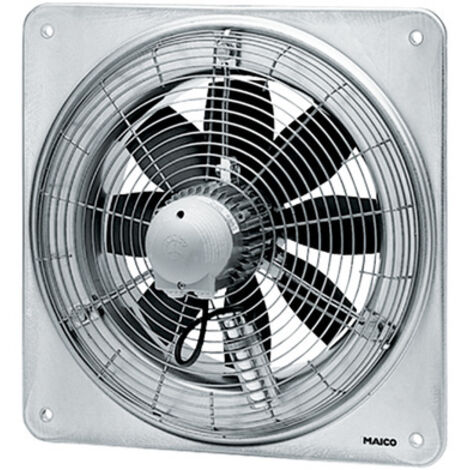

Maico Axial-Wandventilator DZQ 35/4 B, DN 350, 0083.0123

Maico Axial-Wandventilator DZQ 35/4 B, DN 350, 0083.0123

Technische Daten

• Hersteller: MAICO
• Artikelnummer: 0083.0123
• Produkt: Axial-Wandventilator
• Typ: DZQ 35/4 B
• EAN: 4012799831235
• Ausführung: Quadratische Wandplatte
• Fördervolumen: 2.900 m³/h
• Bemessungsspannung: 400 V
• FördervolumenNenn: 1.950 m³/h / im opt. Wirkungsgrad
• Druck pfs, Nenn: 70 Pa / im opt. Wirkungsgrad
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• Drehzahl nNenn: 1.380 1/min / im opt. Wirkungsgrad
• Drehzahl: 1.450 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: Drehstrom
• Netzfrequenz: 50 Hz
• Nennleistung: 118 W / im opt. Wirkungsgrad
• Schutzart: IP 55
• Netzzuleitung: 7 x 1,5 mm²
• Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
• Einbauort: Wand / Decke
• Einbauart: Aufputz
• Einbaulage: waagerecht / senkrecht
• Material: Stahlblech, verzinkt
• Farbe: silber
• Gewicht: 9,12 kg
• Gewicht mit Verpackung: 11,02 kg
• Nennweite: 350 mm
• Breite: 525 mm
• Höhe: 525 mm
• Tiefe: 244 mm
• Breite mit Verpackung: 540 mm
• Höhe mit Verpackung: 540 mm
• Tiefe mit Verpackung: 335 mm
• Laufradtyp: axial
• Reversierbarkeit: ja
• INenn: 0,38 A / im opt. Wirkungsgrad
• IMax: 0,46 A
• Wärmeklasse: B
• LWA7, S1 (dB): 24
• LWA7, S2 (dB): 31
• LWA7, S3 (dB): 32
• LWA7, S4 (dB): 32
• LWA7, S5 (dB): 33
• LWA8, S1 (dB): 24
• LWA8, S2 (dB): 32
• LWA8, S3 (dB): 32
• LWA8, S4 (dB): 33
• LWA8, S5 (dB): 33
• Verschlussklappe: ohne
• Schutzart (IP): IP55

Drehstrommotor

• Typenreihen DZQ/DZS.
• Asynchronmotor.
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
• Bemessungsspannung 400 V, 50 Hz.
• Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54.
• Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B.
• Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar.
• Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
• Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich.
• Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
• Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.
• Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.

MAICO – Lüftungstechnik aus Villingen-Schwenningen

Seit 1928 entwickelt und fertigt das Familienunternehmen MAICO Ventilatoren und Lüftungslösungen. Produziert wird in Schwenningen im Schwarzwald, das Programm umfasst rund 1.600 Produkte – vom kleinen Badlüfter über Rohr-, Wand- und Dachventilatoren bis zu Lüftungsgeräten mit Wärmerückgewinnung und raumlufttechnischen Anlagen für große Gebäude.

Wohnungslüftung, Wärmerückgewinnung, Gewerbe und Industrie

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Design und Service

MAICO-Produkte wurden mehrfach für ihre Gestaltung ausgezeichnet, unter anderem mit dem red dot design award und dem iF Product Design Award. Zum Service des Markenherstellers gehören Planungshilfen und ein umfangreiches Ersatzteilprogramm.

MAICO bei raleo

Bei raleo finden Sie MAICO-Ventilatoren, Lüftungsgeräte, Zubehör und Ersatzteile mit Original-Artikelnummer, vollständigen technischen Daten, Maßzeichnungen, Kennlinien und Herstellerunterlagen.

• Hersteller: MAICO
• Artikelnummer: 0083.0123
• Produkt: Axial-Wandventilator
• Typ: DZQ 35/4 B
• EAN: 4012799831235
• Ausführung: Quadratische Wandplatte
• Fördervolumen: 2.900 m³/h
• Bemessungsspannung: 400 V
• FördervolumenNenn: 1.950 m³/h / im opt. Wirkungsgrad
• Druck pfs, Nenn: 70 Pa / im opt. Wirkungsgrad
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• Drehzahl nNenn: 1.380 1/min / im opt. Wirkungsgrad
• Drehzahl: 1.450 1/min
• Drehzahlsteuerbar: ja

• DN 350
• 1.420–5.840 m³/h
• 230 V oder 400 V
• IP 55

Axial-Wandventilator für Gewerbe und Industrie

Maico Axial-Wandventilator DZQ 35/4 B

MAICO EZQ / DZQ / EZS / DZS 35 – Axial-Wandventilator DN 350 bis 5.840 m³/h für Hallen

In Baugröße 35 decken die MAICO Axial-Wandventilatoren EZQ, EZS, DZQ und DZS Fördervolumen von 1.420 bis 5.840 m³/h ab. Die Geräte für Nennweite 350 mm entlüften Produktionsstätten, Garagen, Lager und größere Gewerberäume. Sie werden auf Putz an Wand oder Decke gesetzt.

Zur Wahl stehen 14 Ausführungen: mit quadratischer Wandplatte (525 × 525 mm) oder Stahlwandring, für Wechselstrom 230 V oder Drehstrom 400 V sowie in polumschaltbaren Drehstromvarianten …/84 und …/42. Standardmäßig saugen die Ventilatoren über den Motor ab, Zuluftbetrieb ist als Sonderausführung möglich.

Die Baureihe MAICO EZQ, EZS, DZQ, DZS - DN 350 gibt es in 14 Ausführungen, die sich in Ausführung, Fördervolumen und Bemessungsspannung unterscheiden. Dieser Artikel: Quadratische Wandplatte, 2.900 m³/h, 400 V.

MAICO EZQ, EZS, DZQ, DZS - DN 350 – Vorteile im Überblick

• Kräftig in DN 350: Bis 5.840 m³/h für Hallen und Werkstätten.
• Zwei Drehzahlen: Polumschaltbare Typen schalten zwischen zwei Volumenströmen, etwa 2.950 und 5.840 m³/h.
• Schwingungsarm: Gewuchtet nach Gütestufe 6.3, DIN ISO 1940 – das schont Lager und Befestigung.
• Umkehrbar: Reversierbetrieb möglich, in Gegenrichtung sinkt der Volumenstrom um ca. 35 %.
• Wartungsfrei: Geräuscharme Kugellager und serienmäßiger Überlastungsschutz.

Typische Einsatzbereiche

• Produktionsstätten
• Garagen und Werkstätten
• Lagerhallen
• Baucontainer

Drehstrom-Ausführung

• Axial-Wandventilator mit quadratischer Wandplatte, in Drehstromausführung.

Kurzbeschreibung

• Zur Aufputzmontage.
• Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.
• 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
• Thermischer Überlastungsschutz serienmäßig.
• Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
• Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
• Hoher lüftungsseitiger Wirkungsgrad.
• Niedriges Betriebsgeräusch.
• Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
• Ventilatoren sind wartungsfrei.

Förderrichtung

• Die Förderrichtung ist gekennzeichnet.
• Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Drehstrommotor

• Typenreihen DZQ/DZS.
• Asynchronmotor.
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
• Bemessungsspannung 400 V, 50 Hz.
• Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54.
• Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B.
• Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar.
• Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
• Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich.

MAICO EZQ, EZS, DZQ, DZS - DN 350: alle Ausführungen im Vergleich

Passendes Zubehör von MAICO

• MAICO Verschlussklappe AS 35
• MAICO Verbindungsrahmen ZVR 35
• MAICO Verschlussklappe, manuell RS 35
• MAICO Stellmotor MS 2
• MAICO Außengitter MLA 35
• MAICO Außengitter MLZ 35
• MAICO Verlängerungshülse VH 35
• MAICO Innengitter IG 35
• MAICO Haupt-, Reparaturschalter HS 3
• MAICO Drehschalter DS 10
• MAICO Wendeschalter W 1
• MAICO Motorschutzschalter MV 16-1

Häufige Fragen zu MAICO EZQ, EZS, DZQ, DZS - DN 350

Welche Steuerungen passen?

MAICO nennt Hauptschalter HS 3, Drehschalter DS 10, Wendeschalter W 1 und Motorschutzschalter MV 16-1, Drehstrommodelle lassen sich zudem über einen 5-Stufentransformator schalten.

Kann der Ventilator auch Zuluft fördern?

Jedes Gerät ist reversierbar, verliert dabei aber rund 35 % Volumenstrom. Eine Ausführung mit Förderrichtung „über den Motor blasend“ ist auf Anfrage lieferbar.

Welches Zubehör gibt es für DN 350?

Unter anderem Verschlussklappe AS 35, Verbindungsrahmen ZVR 35, Außengitter MLA 35/MLZ 35 und Innengitter IG 35.
