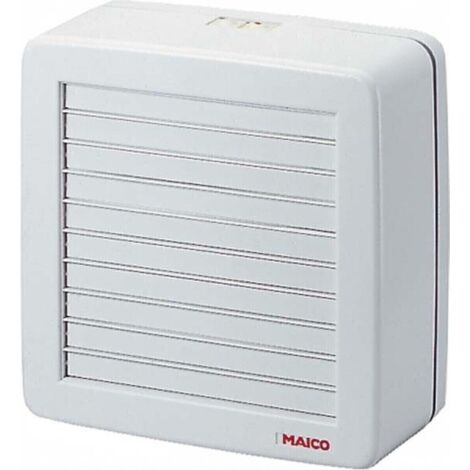

Maico Axialer Fensterventilator EV 31, DN 315, 0080.0820

Maico Axialer Fensterventilator EV 31, DN 315, 0080.0820

Technische Daten

• Hersteller: MAICO
• Artikelnummer: 0080.0820
• Produkt: Axialer Fensterventilator
• Typ: EV 31
• EAN: 4012799808206
• Luftrichtung: Entlüftung
• Fördervolumen: 1.400 m³/h
• Fördermitteltemperatur bei IMax: 40 °C
• Schalldruckpegel: 61 dB(A)
• Drehzahl: 1.440 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Nennleistung: 110 W
• Leistungsaufnahme: 110 W
• Schutzart: IP 20
• Netzzuleitung: 5 x 1,5 mm²
• Einbauort: Fenster
• Material: Kunststoff
• Farbe: verkehrsweiß, ähnlich RAL 9016
• Klappenart: elektrisch
• Gewicht: 6,8 kg
• Gewicht mit Verpackung: 7,92 kg
• Nennweite: 315 mm
• Breite: 410 mm
• Höhe: 410 mm
• Tiefe: 153 mm
• Breite mit Verpackung: 440 mm
• Höhe mit Verpackung: 440 mm
• Tiefe mit Verpackung: 190 mm
• Laufradtyp: axial
• INenn: 0,5 A
• IMax: 0,6 A
• LWA7, hoch (dB(A)): –
• Ausführung: Entlüftung
• Werkstoff des Gehäuses: Kunststoff
• Verschlussklappe: elektrisch
• Schutzart (IP): IP20

Motor

• Thermischer Überlastungsschutz serienmäßig. Schaltet bei thermischer Überlastung den Motor ab und nach Abkühlung selbstständig wieder ein.
• Robuster kugelgelagerter Motor, wartungsfrei.
• Für Dauerbetrieb geeignet.
• Drehzahlsteuerbar, Ausnahme: EVH 31.

Montagehinweise

• Einfache Montage. Befestigung mit beigefügtem Schraubenmaterial.
• Auch für dickere Scheiben oder Wände geeignet, dabei passendes Befestigungsmaterial bauseitig bereitstellen.
• Scheibendicke:
• EV 31 = 4-20 mm
• EVR 31 = 4-20 mm
• EVH 31 = 6-20 mm.
• EV 31 = 4-20 mm
• EVR 31 = 4-20 mm
• EVH 31 = 6-20 mm.

MAICO – Lüftungstechnik aus Villingen-Schwenningen

Seit 1928 entwickelt und fertigt das Familienunternehmen MAICO Ventilatoren und Lüftungslösungen. Produziert wird in Schwenningen im Schwarzwald, das Programm umfasst rund 1.600 Produkte – vom kleinen Badlüfter über Rohr-, Wand- und Dachventilatoren bis zu Lüftungsgeräten mit Wärmerückgewinnung und raumlufttechnischen Anlagen für große Gebäude.

Wohnungslüftung, Wärmerückgewinnung, Gewerbe und Industrie

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Design und Service

MAICO-Produkte wurden mehrfach für ihre Gestaltung ausgezeichnet, unter anderem mit dem red dot design award und dem iF Product Design Award. Zum Service des Markenherstellers gehören Planungshilfen und ein umfangreiches Ersatzteilprogramm.

MAICO bei raleo

Bei raleo finden Sie MAICO-Ventilatoren, Lüftungsgeräte, Zubehör und Ersatzteile mit Original-Artikelnummer, vollständigen technischen Daten, Maßzeichnungen, Kennlinien und Herstellerunterlagen.

• Hersteller: MAICO
• Artikelnummer: 0080.0820
• Produkt: Axialer Fensterventilator
• Typ: EV 31
• EAN: 4012799808206
• Luftrichtung: Entlüftung
• Fördervolumen: 1.400 m³/h
• Fördermitteltemperatur bei IMax: 40 °C
• Schalldruckpegel: 61 dB(A)
• Drehzahl: 1.440 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz

• DN 315
• 1.400 m³/h
• Scheibe 4–20 mm
• IP 20

Fensterventilator DN 315 für Gewerberäume

Maico Axialer Fensterventilator EV 31

MAICO EV 31 / EVR 31 – axialer Fensterventilator DN 315 mit 1.400 m³/h und elektrischer Klappe

Die MAICO Fensterventilatoren EV 31 und EVR 31 werden direkt in eine Fensterscheibe oder eine dünne Wand gesetzt und fördern bis zu 1.400 m³/h. Das Außenteil ist nur 23 mm tief, sodass Rollläden und Jalousien weiter laufen. Eine elektrisch betätigte Klappe verschließt die Öffnung im Stillstand.

Der EV 31 arbeitet als reiner Abluftventilator, der EVR 31 kann wahlweise be- oder entlüften. Beide passen in Scheiben von 4 bis 20 mm Stärke und lassen sich in der Drehzahl steuern. Mit Schutzart IP 20 sind die Geräte für trockene Räume wie Büros, Läden und Gaststätten gedacht, nicht für Nassräume.

Die Baureihe MAICO Axiale Fensterventilatoren EV / EVR / EVH gibt es in 2 Ausführungen, die sich in Luftrichtung unterscheiden. Dieser Artikel: Entlüftung.

MAICO Axiale Fensterventilatoren EV / EVR / EVH – Vorteile im Überblick

• Flaches Außenteil: Mit 23 mm Tiefe bleibt außen genug Platz für Rollladen oder Jalousie.
• Elektrische Verschlussklappe: Die Klappe öffnet mit dem Ventilator und hält die Öffnung bei Stillstand geschlossen.
• Be- oder Entlüftung: Der EVR 31 kehrt die Luftrichtung um und kann so auch frische Luft in den Raum bringen.
• Drehzahlsteuerbar: Mit Drehzahlsteller STX 1,5 oder 5-Stufentransformator TRE 0,6-2 lässt sich die Leistung anpassen.
• Dauerbetrieb möglich: Der kugelgelagerte Motor ist wartungsfrei und schaltet bei Überhitzung selbst ab und wieder ein.

Typische Einsatzbereiche

• Büros und Geschäftsräume
• Gaststätten
• Gewerbe- und Produktionsräume
• Einbau in Fensterscheiben

Merkmale

• Für den Einbau in Fenster oder dünne Wände.
• Tiefe des Außenteils nur 23 mm. Dadurch keine Behinderung von Rollläden oder Jalousien.
• Geräuscharmes Kunststoff-Flügelrad.
• Ventilator wartungsfrei.
• Schutzart IP 20, nicht für Nassräume geeignet.

Motor

• Thermischer Überlastungsschutz serienmäßig. Schaltet bei thermischer Überlastung den Motor ab und nach Abkühlung selbstständig wieder ein.
• Robuster kugelgelagerter Motor, wartungsfrei.
• Für Dauerbetrieb geeignet.
• Drehzahlsteuerbar, Ausnahme: EVH 31.

Montagehinweise

• Einfache Montage. Befestigung mit beigefügtem Schraubenmaterial.
• Auch für dickere Scheiben oder Wände geeignet, dabei passendes Befestigungsmaterial bauseitig bereitstellen.
• Scheibendicke:
• EV 31 = 4-20 mm
• EVR 31 = 4-20 mm
• EVH 31 = 6-20 mm.
• EV 31 = 4-20 mm
• EVR 31 = 4-20 mm
• EVH 31 = 6-20 mm.

Elektrischer Anschluss

• An Klemmleiste im Gehäuse.

MAICO Axiale Fensterventilatoren EV / EVR / EVH: alle Ausführungen im Vergleich

Passendes Zubehör von MAICO

• MAICO Kellerentfeuchtungssteuerung AKE/1
• MAICO Drehzahlsteller STX 1,5
• MAICO Drehzahlsteller, Verteilertafel STSX 2,5
• MAICO 5-Stufentransformator TRE 0,6-2
• MAICO 5-Stufentransformator, Schaltschrank TRE 1,6 S-2
• MAICO 5-Stufenschalter für 5-Stufentransformatoren TRE...S -2/ TR...S-2 ESS 20

Häufige Fragen zu MAICO Axiale Fensterventilatoren EV / EVR / EVH

Worin unterscheiden sich EV 31 und EVR 31?

Der EV 31 entlüftet nur. Der EVR 31 lässt sich zwischen Be- und Entlüftung umschalten.

Für welche Scheibendicke ist der Ventilator geeignet?

EV 31 und EVR 31 sind für Scheiben von 4 bis 20 mm vorgesehen. Für dickere Scheiben oder Wände muss passendes Befestigungsmaterial bauseits gestellt werden.

Kann der Fensterventilator ins Bad?

Nein. Mit Schutzart IP 20 ist er nicht für Nassräume geeignet.
