Allgemeine Beschreibung

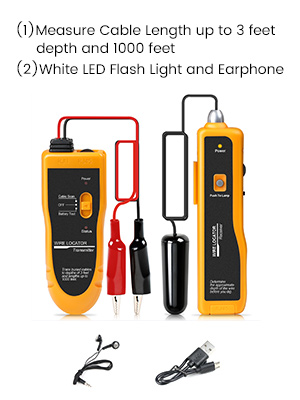

Der Kabel- und Leitungsorter ist ein unverzichtbares Werkzeug zum Auffinden und Verfolgen vergrabener Leitungen, wie z. B. von Hundezaun-, Metall- und Elektrokabeln. Er ist für die Ortung stromloser Kabel bis zu einer Tiefe von 90 cm und über eine maximale Entfernung von 305 m ausgelegt. Dieses Gerät eignet sich besonders gut zum Auffinden von Steckdosen in bestimmten Stromkreisen und zum Bestimmen von Bohrstellen vor Beginn der Arbeiten.Technische Daten
- Tonfrequenz: 200 kHz
- Maximale Reichweite: 305 m
- Maximale Tiefe: 0,9 m
- Maximaler Betriebsstrom: Weniger als 70 mA
- Maximale Signalspannung: 15 V
- Spannungsschutz: AC 60 V / DC 42 V
- Batterietyp: DC 9,0 V (NEDA 1604 / 6F22) x 1 Stück
- Abmessungen Sender (L x B x T): 49 x 135 x 33 mm
- Abmessungen Empfänger (L x B x T): 43 x 168 x 27 mm
Installation
- Legen Sie zwei 9-Volt-Batterien in das Gerät ein.
- Trennen Sie die Schleife vom Zaunsteuergerät.
- Verbinden Sie den Sender mit einem der beiden Drähte, die zur Schleife führen, und schalten Sie ihn ein.
Anwendung
- Hängen Sie die Empfängerantenne in den Boden und schwingen Sie sie hin und her.
- Wenn der Bruchpunkt erreicht ist, wird der Ton schwächer und verstummt dann.
- Der Ton verstummt, wenn Sie sich dem Bruchpunkt nähern, was einen Kabelbruch anzeigt.
