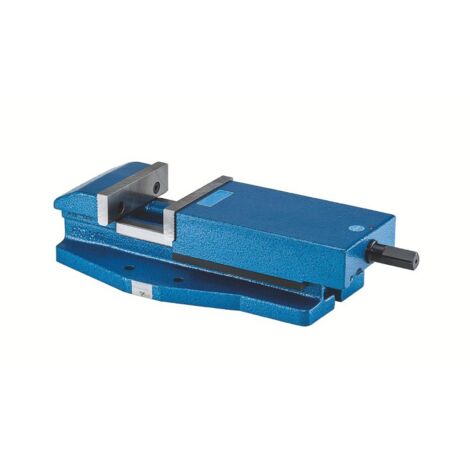

Maschinen-Schraubstock RS 3

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der Maschinen-Schraubstock RS 3 ist ein mechanisches Spannsystem, das manuell betätigt wird. Er bietet eine vielseitige Anwendung auf konventionellen Werkzeugmaschinen und ist aus Spezialguss gefertigt, was seine Langlebigkeit und Robustheit gewährleistet.

Technische daten

Backenanschlussmaße Breite: 80 mm

Gewindedurchmesser 1: M8

Gewindetiefe: 13 mm

Höhe Backen: 39,6 mm

Breite Backen: 135 mm

Breite Grundkörper: 200 mm

Breite Spannschlitz: 14 mm

Dicke Normalbacke: 16 mm

Drehplattenanschluss Befestigungsbohrung: 13 mm

Drehplattenanschluss Breite: 146 mm

Drehplattenanschluss Länge: 70 mm

Drehplattenanschluss Zentrierbohrung Abstand: 155 mm

Höhe Führung Grundkörper: 64 mm

Länge bewegliche Backe: 242 mm

Länge Grundkörper: 365 mm

Länge: 510 mm

Länge Stirnseite bis Backenanlage: 70 mm

Spannkraft: 35

Spannweite: 125 mm

Kompatibilität und Zubehör

Einsatz auf Drehplatte mit Gradeinteilung

Umfangreiches Backensortiment verfügbar

Installation

Einfacher Anschluss an konventionelle Werkzeugmaschinen

Anwendung

Ideal für mechanische Spannvorgänge in der Metallbearbeitung

Geeignet für den Einsatz in Werkstätten und industriellen Anwendungen

Weitere Informationen

Optimales Preis-Leistungsverhältnis

Spindel ist schmutz- und spänegeschützt

Der gesamte Spannbereich kann durch Drehen mit der Handkurbel überbrückt werden

Eigenschaften

Marke
RÖHM GMBH
Breite der Backen
135 mm
Material
Metall
Montageart
Zum Anschrauben
Kompatible Bohrmaschine
Standard-Bohrmaschine
Verwenden Sie einen Schraubstock
Bohrmaschine
ManoMano Art.-Nr
ME1259157
MMID
779285654524
Herstellerreferenz
128033
EAN
4019208042374

Beratung von

So finden Sie den richtigen Schraubstock

Schraubstöcke werden an Werkbänken befestigt und sollten in keiner Werkstatt fehlen. Ob für Mechaniker-, Schlosser- oder Schreinerarbeiten – Schraubstöcke stehen hoch im Kurs. Es gibt sie in den unterschiedlichsten Varianten, mit drehbarem oder feststehendem Fuß, doch die Funktionsweise ist bei allen Modellen gleich: Durch das Drehen einer Kurbel werden die Backen über eine Spindel einander angenähert. Dazwischen lassen sich die zu bearbeitenden Werkstücke klemmen.
