Allgemeine Beschreibung

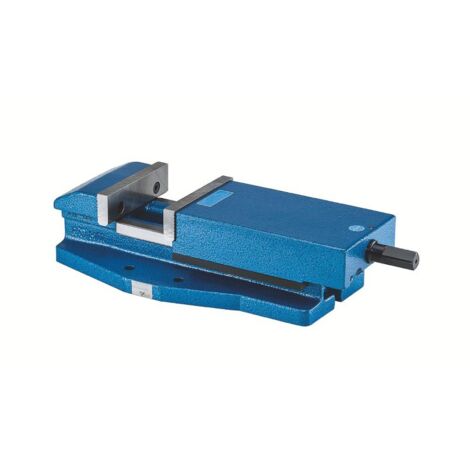

Der Maschinen-Schraubstock RS 2 ist ein mechanisches Spannsystem, das manuell betätigt wird und ohne Kraftübersetzer arbeitet. Er eignet sich für den Einsatz auf konventionellen Werkzeugmaschinen und bietet eine Vielzahl von Anwendungsmöglichkeiten.Technische daten
- Backenanschlussmaße Breite: 63 mm
- Gewindedurchmesser 1: M6
- Gewindetiefe: 12 mm
- Höhe Backenanschluss: 13,6 mm
- Breite Backen: 113 mm
- Breite Grundkörper: 160 mm
- Breite Spannschlitz: 14 mm
- Dicke Normalbacke: 12 mm
- Drehplattenanschluss Befestigungsbohrung: 13 mm
- Drehplattenanschluss Breite: 120 mm
- Drehplattenanschluss Länge: 60 mm
- Drehplattenanschluss Zentrierbohrung Abstand: 125 mm
- Größe: 2
- Höhe Backen: 31,6 mm
- Höhe Führung Grundkörper: 58 mm
- Höhe: 90 mm
- Länge bewegliche Backe: 200 mm
- Länge Grundkörper: 300 mm
- Länge: 423 mm
- Länge Stirnseite bis Backenanlage: 55 mm
- Spannkraft: 25
- Spannweite: 105 mm
Kompatibilität und Zubehör
- Einsatz auf Drehplatte mit Gradeinteilung
- Umfangreiches Backensortiment verfügbar
Installation
- Einfach auf konventionellen Werkzeugmaschinen zu installieren
Anwendung
- Ideal für verschiedene Spannaufgaben in der Metallbearbeitung
- Geeignet für den Einsatz in Werkstätten und industriellen Anwendungen
Weitere Informationen
- Material: Spezialguss
- Langsame Führung der beweglichen Backe für präzises Spannen
- Kraftübertragung erfolgt mittels Gewindespindel
- Spindel ist schmutz- und spänegeschützt
- Optimales Preis-Leistungsverhältnis
- Der gesamte Spannbereich kann durch Drehen mit der Handkurbel überbrückt werden
