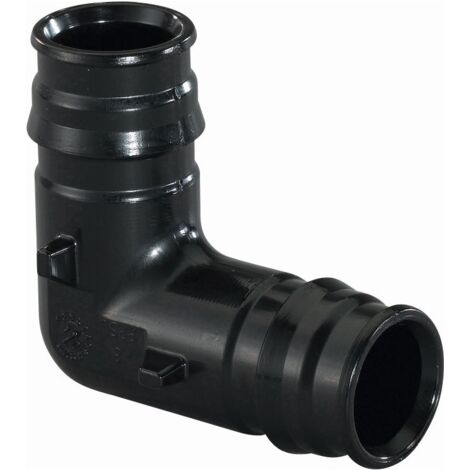

Uponor Q und E Winkel PPSU, 16x16mm, 1008679

Uponor Q und E Winkel PPSU, 16x16mm, 1008679

zur 90 Grad-Umlenkung von Uponor PE-Xa Rohren SDR 11 und SDR 7,4. Eigenschaften: Korrosionsfrei und Bestandteil der O-Ring-freien und dauerhaft dichten Uponor Q&E-Verbindungstechnik. Hinweis:
Q&E Ringe müssen separat bestellt werden.

Spezifikation:
- Q&E Fittings und Sicherungsringe für Uponor PE-Xa Rohre
- Metallfittings aus korrosionsbeständigem Messing
- Kunststofffittings aus PPSU (Polyphenylsulfon)
- Q&E Sicherungsringe müssen separat bestellt werden
- Außen- und Innengewinde nach DIN EN 10226-1

Anwendung:
- Einsatzbereich für Trinkwasser: Max. zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C bei max. Dauerbetriebsdruck
von 10 bar, kurzzeitige Störfalltemperatur von 95 °C für max. 100 Std. Betriebsdauer.
- Einsatzbereich für Heizung: Anwendungsklasse 4 und 5 / 6 bar, Berechnungstemperatur: 80 °C,
max. Betriebstemperatur 90 °C, Störfalltemperatur 100 °C für maximal 100 Std. Betriebsdauer.

Verwendungshinweis nicht vorhanden

Produktspezifikation

• Hersteller-Serie: Q&E
• Hersteller-Warengruppe: Flexible Rohrsysteme
• Hersteller-Produktgruppe: Uponor Q&E
• Hersteller-Artikelnummer: 1008679
• Ausführung: 1-teilig
• Form: Winkel
• Anschluss 1: Klemmring
• Anschluss 2: Klemmring
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16
• Rohraußendurchmesser Anschluss 2: 16
• Länge Anschluss 1: 31,5
• Länge Anschluss 2: 27
• Arbeitslänge Anschluss 1: 13
• Arbeitslänge Anschluss 2: 9
• Mit Stoßnocken: ja
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyphenylensulfon (PPSU)
• Werkstoff des Anschlusses 2: Polyphenylensulfon (PPSU)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
• Werkstoff des Anschlusses 1: Polyphenylensulfon (PPSU)
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Werkstoff des Anschlusses 2: Polyphenylensulfon (PPSU)
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Form: Winkel
• Ausführung: 1-teilig
• Winkel des Bogens: 90
• Reduzierend: nein
• Exzentrisch: nein
• Systemgebunden: ja
• Nenndurchmesser Anschluss 1: DN 12
• Rohraußendurchmesser Anschluss 1: 16
• Anschluss 1: Klemmring
• Nenndurchmesser Anschluss 2: DN 12
• Rohraußendurchmesser Anschluss 2: 16
• Anschluss 2: Klemmring
• Hauptfarbe Fitting: schwarz
• Mit Stoßnocken: ja
• Zugfest: ja
• Länge Anschluss 1: 31,5
• Arbeitslänge Anschluss 1: 13
• Länge Anschluss 2: 27
• Arbeitslänge Anschluss 2: 9
• Max. Arbeitsdruck bei 20 °C: 10
• Mit Dichtungsmaterial: nein
• Verschlossen: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• DVGW-Siegel für Wasser: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
