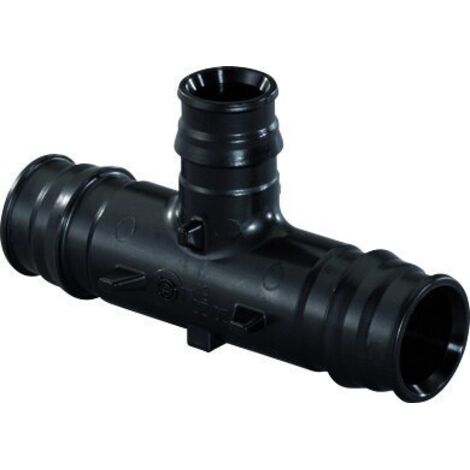

Uponor Q und E T-Stück reduziert PPSU, 32x20x32mm, 1001424

Uponor Q und E T-Stück reduziert PPSU, 32x20x32mm, 1001424

Das Uponor Q und E T-Stück reduziert PPSU mit den Maßen 32x20x32 mm ist ein hochwertiges Fitting, das speziell für die Abzweigung unterschiedlicher Rohrdimensionen der Uponor PE-Xa Rohre SDR 11 und SDR 7,4 entwickelt wurde. Es ist korrosionsfrei und ein integraler Bestandteil der O-Ring-freien und dauerhaft dichten Uponor Q&E-Verbindungstechnik. Dieses T-Stück eignet sich ideal für den Einsatz in Heizungs- und Trinkwasserinstallationen.

Wie ist das Uponor Q&E T-Stück konstruiert?

Das reduzierte T-Stück ist aus Polyphenylensulfon (PPSU) gefertigt, einem robusten Kunststoff, der für seine Korrosionsbeständigkeit bekannt ist. Die Hauptfarbe des Fittings ist schwarz. Es verfügt über drei Klemmringanschlüsse mit den Rohraußendurchmessern 32 mm, 20 mm und 32 mm. Die Anschlüsse sind unbehandelt und mit Stoßnocken versehen, was eine sichere Verbindung ermöglicht. Die Längen der Anschlüsse betragen 51,5 mm (Anschluss 1 und 3) sowie 39,8 mm (Anschluss 2), mit Arbeitslängen von 16,5 mm beziehungsweise 17,8 mm. Das T-Stück ist zugfest.

Für welche Anwendungen ist das T-Stück geeignet?

Dieses Fittingsystem ist für den Einsatzbereich von Heizungs- und Trinkwasserinstallationen vorgesehen. Es dient der Abzweigung von Uponor PE-Xa Rohren mit unterschiedlichen Außendurchmessern. Das T-Stück ist systemgebunden und mit DVGW- sowie KIWA-Prüfsiegeln zertifiziert, was die Eignung für diese Anwendungen unterstreicht. Die O-Ring-freie Verbindungstechnik von Uponor Q&E ermöglicht eine dauerhafte und dichte Verbindung. Es ist wichtig zu beachten, dass die Q&E Sicherungsringe separat bestellt werden müssen.

Welche technischen Belastungsgrenzen gelten für das T-Stück?

Das Uponor Q&E T-Stück ist für eine maximale Temperatur von 95 °C ausgelegt. Die maximale Druckbelastung beträgt 6 bar oder 10 bar. Bei einer Temperatur von 20 °C liegt der maximale Arbeitsdruck bei 10 bar.

Technische Daten

• Ausführung: T-Stück reduziert
• Werkstoff: Polyphenylensulfon (PPSU)
• Rohraußendurchmesser Anschluss 1: 32 mm
• Rohraußendurchmesser Anschluss 2: 20 mm
• Rohraußendurchmesser Anschluss 3: 32 mm
• Max. Temperatur: 95 °C
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Anschlussart: Klemmring
• Reduzierend: ja
• Zertifizierungen: DVGW, KIWA

Das Uponor Q und E T-Stück reduziert PPSU bietet eine zuverlässige und korrosionsfreie Lösung für die Abzweigung von PE-Xa Rohren in Heizungs- und Trinkwasserinstallationen. Mit seiner robusten PPSU-Kunststoffausführung, der hohen Druck- und Temperaturbeständigkeit bis 95 °C sowie einem maximalen Arbeitsdruck von 10 bar bei 20 °C erfüllt es die Anforderungen moderner Rohrsysteme und unterstützt eine dauerhafte, dichte Verbindung im Uponor Q&E System.

Produktspezifikation

• Hersteller-Serie: Q&E
• Hersteller-Warengruppe: Flexible Rohrsysteme
• Hersteller-Produktgruppe: Uponor Q&E
• Hersteller-Artikelnummer: 1001424
• Ausführung: T-Stück
• Anschluss 1: Klemmring
• Anschluss 2: Klemmring
• Winkel: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyphenylensulfon (PPSU)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Anschluss 3: Klemmring
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 20
• Rohraußendurchmesser Anschluss 3: 32
• Länge Anschluss 1: 51,5
• Länge Anschluss 2: 39,8
• Arbeitslänge Anschluss 1: 16,5
• Arbeitslänge Anschluss 2: 17,8
• Länge Anschluss 3: 51,5
• Arbeitslänge Anschluss 3: 16,5
• Mit Stoßnocken: ja
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyphenylensulfon (PPSU)
• Werkstoff des Anschlusses 2: Polyphenylensulfon (PPSU)
• Mehrteilig: nein
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
