Uponor Q und E T-Stück reduziert PPSU 32x25x20mm, 1008704

Uponor Q und E T-Stück reduziert PPSU 32x25x20mm, 1008704

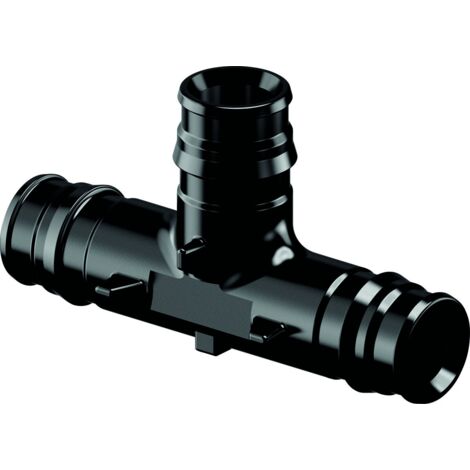

Das Uponor Q&E T-Stück reduziert aus PPSU (Polyphenylsulfon) ist eine spezialisierte Komponente für die Abzweigung unterschiedlicher Rohrdimensionen innerhalb von Uponor PE-Xa Rohrsystemen der Serien SDR 11 und SDR 7,4. Dieses T-Stück ist für den Einsatz in Heizungs- und Trinkwasserinstallationen konzipiert und ermöglicht eine dauerhaft dichte, O-Ring-freie Verbindung. Es ist korrosionsfrei und in den Abmessungen 32x25x20mm verfügbar.

Welche Eigenschaften zeichnen das Uponor Q&E T-Stück aus?

Das Uponor Q&E T-Stück ist aus Polyphenylsulfon (PPSU) gefertigt, einem robusten und korrosionsfreien Kunststoff. Als integraler Bestandteil der Uponor Q&E-Verbindungstechnik ermöglicht es eine dauerhaft dichte und O-Ring-freie Installation. Die zugfeste und systemgebundene Ausführung mit Stoßnocken stellt eine sichere und zuverlässige Rohrverbindung sicher. Es verfügt über drei Klemmringanschlüsse für Rohraußendurchmesser von 32 mm, 25 mm und 20 mm, die eine reduzierte Abzweigung ermöglichen. Die Anschlüsse sind unbehandelt und das Fitting ist in schwarzer Farbe gehalten.

Für welche Einsatzbereiche ist das T-Stück konzipiert?

Dieses T-Stück ist primär für den Einsatz in Heizungs- und Trinkwasserinstallationen vorgesehen. Es ist kompatibel mit Uponor PE-Xa Rohren der Dimensionen SDR 11 und SDR 7,4 und dient der fachgerechten Abzweigung von Leitungen mit unterschiedlichen Rohraußendurchmessern. Das T-Stück ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt. Bei einer Temperatur von 95 °C beträgt der maximale Druck 6 bar. Es ist DVGW-geprüft und KIWA-geprüft, was die Einhaltung relevanter Standards für diese Anwendungen bestätigt.

Was ist bei der Montage zu beachten?

Die Montage erfolgt über die Klemmringanschlüsse, die eine einfache und sichere Verbindung der Rohre ermöglichen. Es ist wichtig zu beachten, dass die für die Verbindung notwendigen Q&E Sicherungsringe separat bestellt werden müssen, da sie nicht im Lieferumfang enthalten sind. Das T-Stück selbst ist nicht mit Dichtungsmaterial, einem Entleerungsventil oder einem Entlüfter ausgestattet.

Technische Daten

• Ausführung: T-Stück reduziert
• Werkstoff: Polyphenylsulfon (PPSU)
• Anschlüsse: 3x Klemmring
• Rohraußendurchmesser: 32 mm, 25 mm, 20 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Druck bei 95 °C: 6 bar
• Max. Temperatur: 95 °C
• Winkel: 90 Grad
• Hauptfarbe: schwarz
• Prüfsiegel: DVGW, KIWA

Das Uponor Q&E T-Stück reduziert aus PPSU bietet eine zuverlässige und korrosionsfreie Lösung für die flexible Gestaltung von Rohrleitungen in Heizungs- und Trinkwasserinstallationen. Mit seinen drei Klemmringanschlüssen für Rohraußendurchmesser von 32 mm, 25 mm und 20 mm ermöglicht es eine effiziente Abzweigung. Die Eignung für Drücke bis 10 bar bei 20 °C und Temperaturen bis 95 °C unterstreicht die Langlebigkeit und Sicherheit dieses systemgebundenen Fittings.

Produktspezifikation

• Hersteller-Serie: Q&E
• Hersteller-Warengruppe: Flexible Rohrsysteme
• Hersteller-Produktgruppe: Uponor Q&E
• Hersteller-Artikelnummer: 1008704
• Ausführung: T-Stück
• Anschluss 1: Klemmring
• Anschluss 2: Klemmring
• Winkel: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyphenylensulfon (PPSU)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Anschluss 3: Klemmring
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 25
• Rohraußendurchmesser Anschluss 3: 20
• Länge Anschluss 1: 54,5
• Länge Anschluss 2: 45
• Arbeitslänge Anschluss 1: 19,5
• Arbeitslänge Anschluss 2: 17,5
• Länge Anschluss 3: 41,5
• Arbeitslänge Anschluss 3: 19,5
• Mit Stoßnocken: ja
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyphenylensulfon (PPSU)
• Werkstoff des Anschlusses 2: Polyphenylensulfon (PPSU)
• Mehrteilig: nein
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
