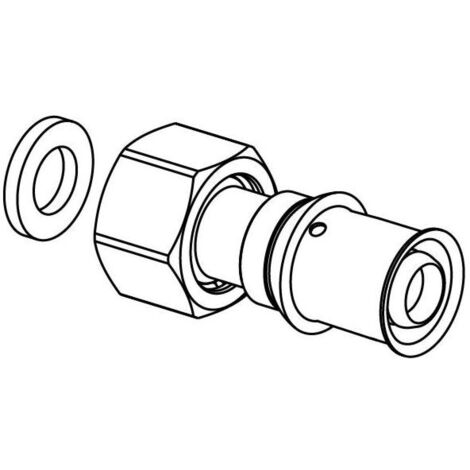

Uponor S-Press Plus Verschraubung IG, 16mm x G 3/4" SN

Uponor S-Press Plus Verschraubung IG, 16mm x G 3/4" SN

Die Uponor S-Press Plus Verschraubung IG, 16mm x G 3/4" SN, aus der S-Press PLUS Serie, ist ein hochwertiger Metall-Pressfitting. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung und einer Edelstahl-Presshülse, bietet sie eine sichere und hygienische Verbindung für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme. Diese längskraftschlüssige Radial-Pressverbindung ist DVGW-, ÖVGW- und KIWA/KOMO-zertifiziert und zeichnet sich durch ihre "unverpresst undicht"-Prüfsicherheit aus.

Welche Materialien und Schutzmechanismen bietet die Uponor S-Press Plus Verschraubung?

Die Verschraubung besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich zweischichtig innenverzinnt ist, um den Korrosionsschutz zu erhöhen. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen und wurden gemäß DIN EN 12873-1 migrationsgeprüft. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen des Umweltbundesamtes (KTW-Empfehlung) und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen (BAM-Gutachten Nr.: 18018634).

Wie wird die Uponor S-Press Plus Verschraubung montiert und welche Sicherheitsmerkmale bietet sie?

Die Installation erfolgt als längskraftschlüssige Radial-Pressverbindung. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster ermöglicht eine sichere Pressbackenführung. Die hohe Prüfsicherheit wird durch die "unverpresst undicht"-Kennzeichnung bei einer Dichtheitsprobe mit 150 mbar Überdruck sichergestellt. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich. Eine einzigartige Verpresstkennzeichnung, schnelle Dimensionserkennung mit Farbkodierung und ein QR-Code für den direkten Zugang zu Informationen erleichtern die Handhabung.

Für welche Anwendungen ist die Uponor S-Press Plus Verschraubung geeignet und mit welchen Systemen ist sie kompatibel?

Die Verschraubung ist für Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich beträgt die maximal zulässige Dauerbetriebstemperatur 80 °C bei ebenfalls 10 bar Dauerbetriebsdruck, mit einer kurzzeitigen Störfalltemperatur von 100 °C für maximal 100 Stunden Betriebsdauer. Die Verschraubung ist vollständig kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heizen/Kühlen. Sie dient als lösbare Verschraubung zum Aufputzanschluss an Armaturen, Filter und Absperrventile.

Welche weiteren technischen Merkmale bietet die Uponor S-Press Plus Verschraubung?

Als durchflussoptimierter Fitting sorgt die Verschraubung für geringe Druckverluste im System. Die Außen- und Innengewinde sind nach DIN EN 10226-1 und DIN EN ISO 228-1 ausgeführt. Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 bestätigt eine Zugfestigkeit von über 1600 N.

Technische Daten

• Hersteller-Serie: S-Press PLUS
• Ausführung: 2-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Rohraußendurchmesser Anschluss 1: 16 mm
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Länge: 44 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff Anschluss: Messing, entzinkungsbeständig (DZR), verzinnt
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Die Uponor S-Press Plus Verschraubung IG bietet eine zuverlässige und hygienische Verbindungslösung für moderne Installationssysteme. Mit ihrem entzinkungsbeständigen Messing, der zweischichtigen Innenverzinnung und der "unverpresst undicht"-Prüfsicherheit sorgt sie für Langlebigkeit und Betriebssicherheit. Diese Verschraubung ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und vollständig kompatibel mit Uponor Mehrschichtverbundrohrsystemen für Trinkwasser und Heizung, bei einem Rohraußendurchmesser von 16 mm und einem 3/4 Zoll Innengewinde.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070603
• Ausführung: 2-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Länge: 44
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16
• Länge Anschluss 1: 16
• Länge Anschluss 2: 28
• Arbeitslänge Anschluss 1: 8
• Arbeitslänge Anschluss 2: 8
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
