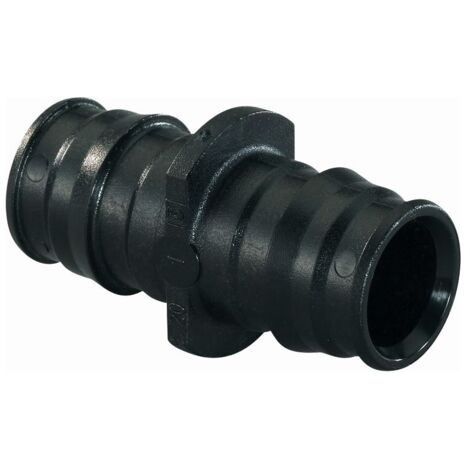

Uponor Q und E Kupplung PPSU, 16x16mm, 1008669

Uponor Q und E Kupplung PPSU, 16x16mm, 1008669

Die Uponor Q und E Kupplung PPSU, 16x16mm, aus der Uponor Q&E Serie ist eine korrosionsfreie und dauerhaft dichte Verbindungslösung. Sie wurde speziell für Uponor PE-Xa Rohre der Typen SDR 11 und SDR 7,4 entwickelt und ist ideal für den Einsatz in Heizungs- und Trinkwasserinstallationen.

Welche Eigenschaften zeichnen die Uponor Q und E Kupplung aus?

Diese einteilige, gerade Kupplung besteht aus Polyphenylensulfon (PPSU), einem hochwertigen Kunststoff, der für seine Korrosionsbeständigkeit bekannt ist. Sie ist Teil der O-Ring-freien Uponor Q&E-Verbindungstechnik, die eine sichere und langlebige Installation ermöglicht. Die Konstruktion ist zugfest und systemgebunden, was eine hohe Kompatibilität innerhalb des Uponor Q&E Systems sicherstellt. Beide Klemmringanschlüsse sind unbehandelt und für Rohre mit einem Außendurchmesser von 16 ausgelegt. Die Hauptfarbe des Fittings ist schwarz.

Für welche Anwendungen ist die Kupplung geeignet und welche Leistung bietet sie?

Das Fittingsystem ist vielseitig einsetzbar und primär für Heizungs- und Trinkwasserinstallationen konzipiert. Es ist für eine maximale Temperaturbelastung von 95 °C ausgelegt. Der maximale Arbeitsdruck bei 20 °C beträgt 10 bar. Die Kupplung erfüllt die Anforderungen der DIN EN 10226-1 für Außen- und Innengewinde und trägt die Prüfsiegel DVGW und KIWA, was ihre Eignung für Trinkwasseranwendungen und die Einhaltung relevanter Qualitätsstandards bestätigt.

Was ist bei der Installation der Uponor Q und E Kupplung zu beachten?

Für die vollständige Verbindung der Rohre mit der Kupplung sind Q&E Sicherungsringe erforderlich, die separat bestellt werden müssen. Die Kupplung selbst ist nicht mit Dichtungsmaterial, Entleerungsventil oder Entlüfter ausgestattet und besitzt keine exzentrische Form oder Stoßnocken. Die Gesamtlänge der Kupplung beträgt 39, wobei jeder Anschluss eine Länge von 19,5 und eine Arbeitslänge von 1,5 aufweist.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschlussart: Klemmring
• Rohraußendurchmesser: 16
• Länge: 39
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Temperatur: 95 °C
• Werkstoff: Polyphenylensulfon (PPSU)
• Zugfest: ja
• Prüfsiegel: DVGW, KIWA

Die Uponor Q und E Kupplung PPSU bietet eine zuverlässige und korrosionsfreie Verbindungslösung für PE-Xa Rohrsysteme in Heizungs- und Trinkwasserinstallationen. Gefertigt aus PPSU, ist dieses zugfeste Fitting für einen maximalen Arbeitsdruck von 10 bar bei 20 °C und Temperaturen bis 95 °C ausgelegt. Die DVGW- und KIWA-Zertifizierungen unterstreichen die hohe Qualität und Langlebigkeit dieses systemgebundenen Bauteils.

Produktspezifikation

• Hersteller-Serie: Q&E
• Hersteller-Warengruppe: Flexible Rohrsysteme
• Hersteller-Produktgruppe: Uponor Q&E
• Hersteller-Artikelnummer: 1008669
• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Klemmring
• Anschluss 2: Klemmring
• Länge: 39
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16
• Rohraußendurchmesser Anschluss 2: 16
• Länge Anschluss 1: 19,5
• Länge Anschluss 2: 19,5
• Arbeitslänge Anschluss 1: 1,5
• Arbeitslänge Anschluss 2: 1,5
• Mit Stoßnocken: nein
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyphenylensulfon (PPSU)
• Werkstoff des Anschlusses 2: Polyphenylensulfon (PPSU)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
