Allgemeine Beschreibung

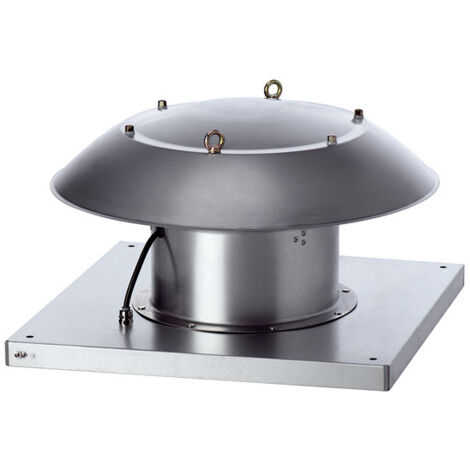

Der Maico Axial-Dachventilator DZD 35/4 B Ex e ist eine sichere Lösung für die Be- und Entlüftung in explosionsgefährdeten Umgebungen. Dieser Drehstrom-Ventilator ist ATEX-zertifiziert und gewährleistet hohe Betriebssicherheit in Gaszonen 1 und 2. Mit einem Fördervolumen von 2060 m³/h und einer robusten Konstruktion aus verzinktem Stahlblech bietet er Langlebigkeit und Korrosionsschutz.Technische daten
- Fördervolumen: 2060 m³/h
- Drehzahl: 1450 1/min
- Nennleistung: 130 W
- Bemessungsspannung: 400 V (Drehstrom)
- Netzfrequenz: 50 Hz
- Nennstrom (INenn): 0.49 A
- Maximalstrom (Imax bei UNenn): 0.49 A
- cos phi: 0.38
- IA/IN: 3.4
- Zeit tA: 170 sek
- Betriebsart: S1 (Dauerbetrieb)
- PTC DIN 44082: M 130
- Laufradtyp: axial (aus leitfähigem Kunststoff)
- Luftrichtung: Be- und Entlüftung (umschaltbar)
- Drehzahlsteuerbar: ja (mit Transformator TR)
- Reversierbarkeit: ja (Volumenstrom verringert sich um circa 35% bei anomaler Förderrichtung)
- Schutzart: IP 64
- Wärmeklasse: F (Isolierstoffe Th. Cl.: 155 (F))
- Nennweite: 355 mm
- Breite: 720 mm
- Höhe: 380 mm
- Tiefe: 720 mm
- Gewicht: 206.5 kg
Kompatibilität und Zubehör
- Transformator (z.B. MAICO MVS 6 oder TMS) zur Drehzahlregelung
- Ex-geschützter Klemmenkasten mit Kabelverschraubung
Installation
- Einbauort: Dach
- Einbaulage: senkrecht
- Transportösen für Transport per Kran vorhanden
Anwendung
Der Maico Axial-Dachventilator DZD 35/4 B Ex e ist für den Einsatz in Umgebungen konzipiert, in denen explosive Gase und Dämpfe der Ex-Gruppe IIA und IIB, einschließlich Wasserstoff, vorhanden sein können. Typische Anwendungen umfassen chemische Anlagen, Lackierereien, Labore und Lagerbereiche für brennbare Stoffe. Seine reversible Luftrichtung und die Möglichkeit zur Drehzahlregelung machen ihn vielseitig einsetzbar für unterschiedliche Be- und Entlüftungsaufgaben in kritischen Zonen.Weitere Informationen
- EG-Baumusterprüfbescheinigung: TUEV-A 19 ATEX0104 X, IECEx EPS 19.0020X
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G
- Temperaturklasse: T3
- Umgebungstemperatur: -20 °C bis +60 °C
- Sicherheitshinweis: Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z.B. mit Schutzgitter SG.
