Name: Axial-Rohrventilator DZR 35/4 B Ex e Drehstrom, explosionsgeschützt, DN350 von Maico - 0086.0707
Brand: MAICO
SKU: 0086.0707
Price: 1905.16 EUR
Availability: InStock

Produktinformationen

Beschreibung

Allgemeine Beschreibung

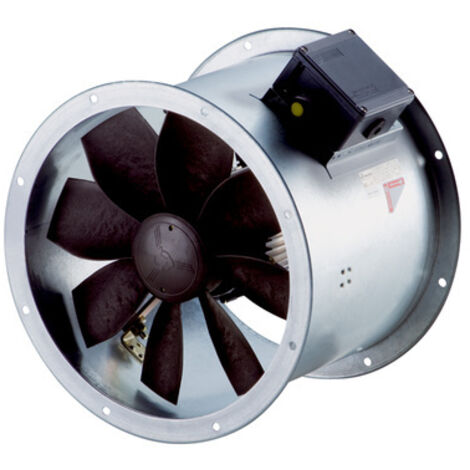

Der Maico Axial-Rohrventilator DZR 35/4 B Ex e ist speziell für die Belüftung in explosionsgefährdeten Gasbereichen konzipiert. Er eignet sich für den Einbau in Rundrohrsysteme und erfüllt die Anforderungen der Europäischen Richtlinie 2014/34/EU sowie die ATEX- und IECEx-Zertifizierungen für den Einsatz in Gas-Ex-Zonen 1 und 2.

Technische daten

Modell: DZR 35/4 B Ex e

Fördervolumen: 2650 m³/h (bei unbelasteter Luftmenge)

Drehzahl: 1455 U/min

Nennspannung: 400 V

Netzfrequenz: 50 Hz

Nennleistung: 125 W

cos phi: 0,36

Nennstrom (INenn): 0,49 A

Maximaler Strom (IMax): 0,5 A (bei UNenn)

Anlaufstromverhältnis (IA/IN): 3,4

Zeit tA: 170 s

Betriebsart: S1 (Dauerbetrieb)

Schutzart (IP): IP 64

Wärmeklasse (Isolierung): F (155)

Kaltleiter PTC: M 130 (DIN 44082)

Reversierbarkeit: Ja (Volumenstrom verringert sich um ca. 35% im Reversierbetrieb)

Gewicht: 106 kg

Gewicht mit Verpackung: 123,5 kg

Verpackungsmaße (B x H x T): 475 mm x 480 mm x 355 mm

Abmessungen: Breite: 474 mm, Höhe: 474 mm, Tiefe: 320 mm

Kompatibilität und Zubehör

Drehzahlregelung ist mit geeigneten Transformatoren (z.B. MAICO TR-Serie) möglich.

Integrierte Kaltleiterüberwachung erfordert den Anschluss an ein Auslösesystem (z.B. MAICO-Kaltleiterauslösesystem MVS 6 oder TMS).

Installation

Der Ventilator kann in jeder Lage montiert werden und ist für die direkte Integration in Rundrohrsysteme geeignet.

Das Gehäuse ist beidseitig mit Flanschen versehen, deren Lochbild der DIN 24155 entspricht, was die Montage erleichtert.

Anwendung

Der Maico Axial-Rohrventilator DZR 35/4 B Ex e ist für den Einsatz in Umgebungen mit besonderen Anforderungen konzipiert. Typische Anwendungsgebiete sind:

Be- und Entlüftung von Rohrleitungen in Industrie und Chemie, insbesondere in explosionsgefährdeten Gasbereichen.

Anwendung in Umgebungen, in denen Gase wie Wasserstoff oder andere Gase und Dämpfe der Ex-Gruppe IIA und IIB auftreten können.

Integration in Belüftungssysteme, die hohe Sicherheitsstandards erfordern, wie in Produktionsanlagen oder Lagern mit brennbaren Gasen.

Weitere Informationen

Das Gehäuse besteht aus verzinktem Stahlblech, das Axiallaufrad aus leitfähigem Kunststoff.

Die Motor-Laufradkombination weist eine Wuchtgüte von G 63 nach Kategorie BV-3 gemäß ISO 14694 auf.

Explosionsschutz-Kennzeichnung gemäß ATEX und IECEx: Ex II 2 G Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb.

EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0103 X IECEx EPS 19.0019X.

Eigenschaften

Marke
MAICO
Farbe
Mehrfarbig
Form
Asymetrisch
Material
Kunststoff
Luftstrom
2650 m³/h
Integriertes Rückschlagventil
Ja
Höhe
47.4 cm
Leistung
125 W
Kugellager
Ja
Art des Lüfters
Klassisch
ManoMano Art.-Nr
ME93360747
MMID
950136969480
Herstellerreferenz
0086.0707
EAN
4012799867074
