Allgemeine Beschreibung

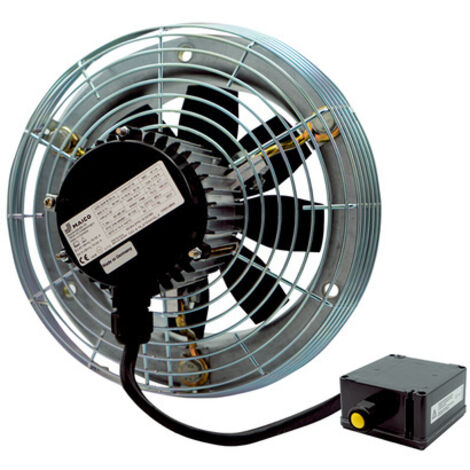

Der Maico DZS 50/4 B Ex e Axial-Wandventilator ist für den sicheren und effizienten Lufttransport in explosionsgefährdeten Bereichen der Zonen 1 und 2 konzipiert. Er ist geeignet für gasförmige Medien und qualifiziert für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB, einschließlich Wasserstoff. ATEX- und IECEx-Zulassungen gewährleisten die Betriebssicherheit. Dieser Wandventilator kombiniert Explosionsschutztechnologien mit hoher Fördermenge.Technische daten
- Produktname: Maico Axialwandventilator 0094.0129 Typ DZS 50/4 B Ex e
- Typ: Axial-Wandventilator
- Bauweise: Kanal explosionsgeschützt mit Stahlwandring
- Laufradtyp: Axiallaufrad aus leitfähigem Kunststoff
- Motor: Robuster Drehstrommotor mit Kugellager, wartungsfrei, reversierbar
- Fördervolumen: 8200 m³/h
- Drehzahl: 1440 1/min
- Drehzahlsteuerbar: Ja (mittels Transformator)
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 420 W
- Nennstrom: 0,82 A
- Maximalstrom: 1,83 A
- Schutzart: IP 64
- Temperaturklasse: T3
- Nennweite (Rohrdurchmesser): 500 mm
- Breite: 700 mm
- Höhe: 700 mm
- Tiefe: 2945 mm
- Gewicht: 2069 kg
- Gewicht mit Verpackung: 2441 kg
- Abmessungen mit Verpackung: Breite: 730 mm, Höhe: 730 mm, Tiefe: 435 mm
Kompatibilität und Zubehör
- Ex-Schutz: Ex II 2 G
- Gasqualifizierung: Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB, zusätzlich für Wasserstoff qualifiziert
- EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0102 X IECEx EPS 19.0018X
Installation
- Einbauort: Wand / Decke
- Einbauart: Aufputz
- Einbaulage: Senkrecht / Waagerecht (Einbau in jeder Lage möglich)
Anwendung
Der Maico DZS 50/4 B Ex e ist für Anwendungen in explosionsgefährdeten Umgebungen der Zonen 1 und 2 vorgesehen, die den Umgang mit gasförmigen Medien erfordern. Er eignet sich zur Be- oder Entlüftung von Chemieanlagen, Lackierereien, Laboren, Lagerbereichen sowie anderen industriellen und gewerblichen Anlagen, in denen mit entflammbaren Gasen und Dämpfen wie Wasserstoff, Propan oder Methan gearbeitet wird.Weitere Informationen
- Wuchtgüte der Motor-Laufradkombination: G 63 nach Kategorie BV-3 gemäß ISO 14694
- Berührungsschutz: Schutzgitter auf der Saugseite gemäß DIN EN ISO 13857
- Integrierte Motorschutzüberwachung: Temperatur des Ventilatormotors wird durch Kaltleiter überwacht
- Reversierbarer Betrieb für Abluft- und Zuluftanwendungen
