Allgemeine Beschreibung

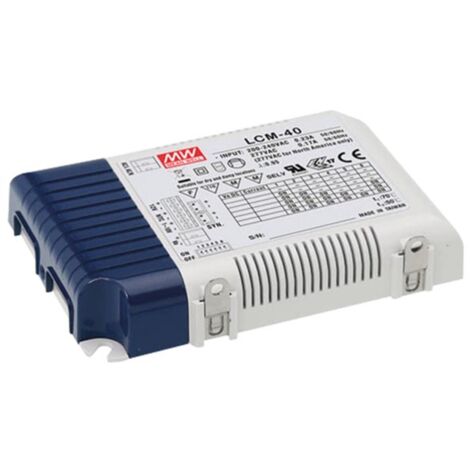

Das Mean Well DIMMBARES LED-NETZTEIL ist ein Konstantstromnetzteil mit einer Leistung von 40 W. Es bietet einen einstellbaren Ausgangsstrom und ist ideal für LED-Beleuchtungsanwendungen in Innenräumen. Mit einer aktiven PFC-Funktion (Power Factor Correction) sorgt es für eine effiziente Energieverwendung.Technische daten
- Ausgangsstrom: wählbar 350 mA / 500 mA / 600 mA / 700 mA / 900 mA / 1050 mA
- Gleichspannungsbereich: 2-100 V / 2-80 V / 2-67 V / 2-57 V / 2-45 V / 2-40 V
- Leistungsaufnahme: 42 W
- Restwelligkeit und Rauschen (max.): 700 mVp-p
- Standby-Ausgangsspannung (max.): 110 V / 65 V
- Stromgenauigkeit: ± 5,0 %
- Eingangsspannungsbereich: 180-295 VAC / 254-417 VDC
- Frequenzbereich: 47 - 63 Hz
- Wirkungsgrad (typ.): 91 %
- AC-Strom (typ.): 0,23 A / 230 VAC; 0,2 A / 277 VAC
- Einschaltstrom (typ.): Kaltstart 20 A (twidth = 260 µs bei 50% Ipeak)
- Ableitstrom: < 0,5 mA / 240 VAC
- Abmessungen (L x B x H): 123,5 x 81,5 x 23 mm
- Gewicht: 0,24 kg
Kompatibilität und Zubehör
- Hilfsausgang: 12 V / 50 mA für Lüftersteuerung
- Temperaturkompensation: mit externem NTC-Thermistor (nicht im Lieferumfang enthalten)
Installation
- Schutz gegen Kurzschluss, Überspannung und Überhitzung
- Vollisoliertes Kunststoffgehäuse, Klasse II, nicht geerdet
- Synchronisierungsfunktion für bis zu 10 Geräte
Anwendung
- Geeignet für LED-Beleuchtungsanwendungen in Innenräumen
- Unterstützt Dimmfunktionen (0 ~ 10 VDC und PWM-Signal)
- Wählbare lineare oder logarithmische Dimmkurve (entspricht IEC62386-207)
Weitere Informationen
- Betriebstemperatur: -30 °C bis +60 °C
- Relative Luftfeuchtigkeit: 20 % - 90 % (nicht kondensierend)
- Lagerung: -40 °C bis +80 °C, 10 - 95 % relative Luftfeuchtigkeit
- MTBF: min. 260.600 h; MIL-HDBK-217F (25 °C)
- Sicherheitsstandards: gemäß UL8750, ENEC EN08-1, EN61347-2-13, EN62384
- Isolationsspannung: Eingang - Ausgang: 3,75 kVAC
- Isolationswiderstand: > 100 MΩ / 500 VDC / 25 °C / 70 % relative Luftfeuchtigkeit
