Allgemeine Beschreibung

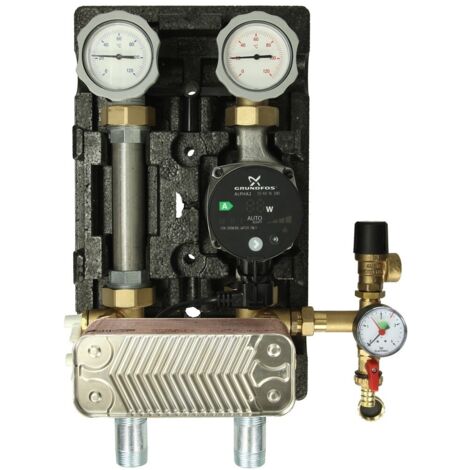

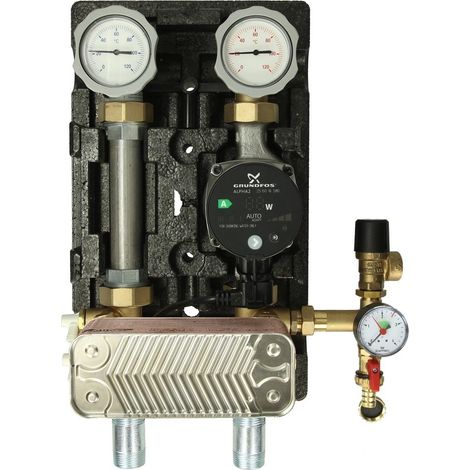

- Das Flamco Trennsystem 1 Zoll mit Grundfos Alpha2 25-60 ES ist ideal zur Trennung von Heizkreisen bei unterschiedlichen Drücken, Medien oder Wasserqualitäten.
- Es ist komplett ausgestattet mit einer Umwälzpumpe, zwei Kugelhähnen, zwei Kontaktthermometern und einem Kompaktwärmetauscher mit 20, 30 oder 36 Platten.
- Das System enthält außerdem eine Sicherheitsgruppe mit Sicherheitsventil und Manometer, Rücklaufrohr, Wandhalterung und EPP-Isolierung.
- Inklusive Anschluss-Set für ein Ausdehnungsgefäß mit MM-Service-Kupplung.
Technische daten
| Spezifikationen | |||
| 20 Platten | 30 Platten | 36 Platten | |
| oberer Anschluss | 1", F | 1", F | 1", F |
| unterer Anschluss | 1", F oder 1", M | 1", F oder 1", M | 1", F oder 1", M |
| max. Leistung bei primär 65/40 °C, sekundär 35/50 °C [kW] | 27 | 30 | 31 |
| Achsabstand [mm] | 125 | 125 | 125 |
| Max. Temperatur [°C] | 110 | 110 | 100 |
| Zul. Betriebsüberdruck [PN] | 6 | 6 | 6 |
| Abmessungen HxBxT [mm] | 420 x 250 x 255 | 420 x 250 x 255 | 420 x 250 x 255 |
| Temperaturanzeige [°C] | 0 bis 120 | 0 bis 120 | 0 bis 120 |
| Kvs-Wert primär [m3/h] | 4,0 | 5,6 | 6,4 |
| Kvs-Wert sekundär [m3/h] | 3,4 | 4,3 | 4,7 |
| Leistung P1) bei primär 65/40 °C, sekundär 35/50 °C [kW] | 28,7 | 32,2 | 33,1 |
| Volumenstrom V bei primär 65/40 °C, sekundär 35/50 °C [m3/h] | 1,24 / 1,65 | 1,39 / 1,85 | 1,43 / 1,90 |
Kompatibilität und Zubehör
- Model: MeiFlow S UC-SD Trennsystem
- Ausführung: mit Grundfos Alpha2 25-60 ES 20 Platten
- Anschluss DN: 25
- Etim Gruppe: Verteiler
- Etim Klasse: Hydraulische Regelstation
- Marke: Meibes
- Produkttyp: Distribution systems < 70 KW
Installation
- Das System wird mit Anschlusskabel und allen notwendigen Komponenten für die Installation geliefert.
- Die Anschlussverschraubungen für den Primärkreis sind wahlweise mit 1" Innen- oder Außengewinde erhältlich.
Anwendung
- Das Trennsystem wird verwendet, um Heizkreise effizient zu trennen und zu steuern.
- Es eignet sich für Anwendungen mit unterschiedlichen Medien und Wasserqualitäten.
