MEPA Duschwannen-Set Montagerahmen SF RE 2S+ Universal Set superflachen Wannen

Allgemeine Beschreibung

Das MEPA Duschwannen-Set Montagerahmen SF RE 2s+ Universal ist ideal für die schalldämmende Installation von extra- und superflachen rechteckigen Duschwannen aus Stahl, Acryl und Mineralguss. Es bietet eine nachgewiesene Schallschutzleistung und erfüllt die Anforderungen nach DIN 4109 und VDI 4100.

Technische daten

• Geeignet für: Duschwannen von 700 x 700 mm bis 1200 x 1200 mm
• Einbauhöhe: von 70 mm bis 195 mm
• Höhenverstellbarkeit: 125 mm (mit Zubehör von 55 mm bis 235 mm)
• Artikelnummer: 182125

Kompatibilität und Zubehör

• Mit Zubehör (Referenz 150198) höhenverstellbar auf 55 mm
• Mit Zubehör (Referenz 150171) höhenverstellbar auf 235 mm
• Mit Zubehör (Referenz 150197) für Installationen mit einem Siphon entlang der Wand
• Kit zur Schalldämmung (Referenz 150263)

Installation

Der Montagerahmen ist für Duschwannen ausgelegt, deren Ebenheit der Randoberfläche und/oder deren Geradheit der Randunterkante eine Abweichung von 3 mm nicht überschreitet. Bei Mineralgusswannen muss sichergestellt sein, dass alle 60 cm ein tragender Auflagepunkt vorhanden ist. Die Wanne muss vom Hersteller für die Montage mit Wannenfüßen freigegeben sein.

Anwendung

Das Set ist für die Installation von Duschwannen aus Stahl und Mineralguss geeignet, sowie für Acrylwannen mit glattem Wannenranduntergrund von 700 x 700 mm bis 1000 x 1000 mm. Bei Acrylwannen mit einer Kantenlänge größer als 1000 mm ist der Montagerahmen SF Acryl (Art.-Nr. 150 183) zu verwenden.

Weitere Informationen

Prüfverfahren und Vorgehen zur Ermittlung der geometrischen Abweichungen siehe DIN EN 249 Anhang A. Üblicherweise wird dieses Maß von Stahl/Mineralguss und von einigen Acrylwannenherstellern eingehalten, ist aber eigenverantwortlich zu überprüfen.

Lieferumfang

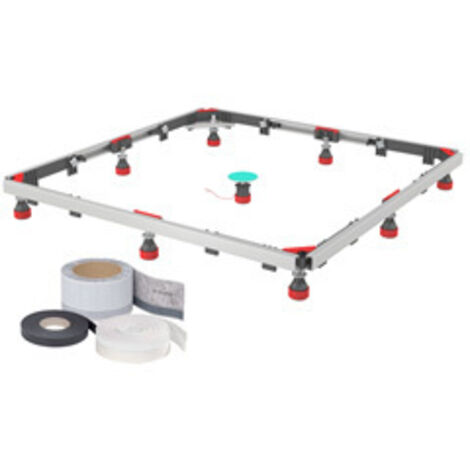

• 1 Montagerahmen (8 höhenverstellbare Schraubfüße, 1 EasyLift, 1 Ecktraverse, 4 Bodenlaschen, Befestigungsmaterial, 8 Adapterhülsen (25 mm Erhöhung), 8 Adapterhülsen (50 mm Erhöhung))
• 9 ADS-Kappen mit Sylomerunterlage
• 1 Rolle Aquaproof Typ II (Länge 3,80 m, Butyldichtband im Vlies-Folienverbund, beidseitig klebend)
• 1 Rolle Schalldämmstreifen (Länge 3,80 m)
• 1 Rolle Fliesentrennstreifen (Länge 3,80 m, selbstklebend)
