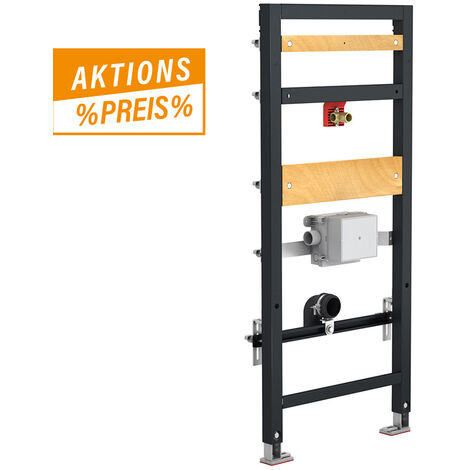

Urinal-Montageelement für K3-Spülautomatic mit verdecktem Zulauf und höhenverstellbar

Dies ist ein vormontiertes Montageelement fu?r ein Urinal mit verdecktem Zulauf von hinten, zur Kombination mit elektronischer, verdeckt montierter UP-Urinal-Steuerung Sanicontrol K3.

Geeignet zur Trockenbaumontage oder Einzelmontage, vor eine Massiv- oder in eine Ständerleichtbauwand. Ebenfalls geeignet als Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand.

Die Systembauhöhe beträgt bis zu 1200 mm. Ein selbsttragender Montagerahmen ist perfekt geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten. Der Profilrahmen hat höhenverstellbare Fußstu?tzen von 0 bis 240 mm, mit integrierter Rutschhemmung.

Die Fußplatten sind drehbar und Bohrfehler können ausgeglichen werden. Die Tiefe ist passend zum Einbau in UW-Profil UW 50, UW 75 und MEPA-C-Profil.

Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes.

Komplett werkzeuglos höhenverstellbar mit rutschhemmenden Anschlusstraversen fu?r den Wasseranschluss, Ablauf und Keramikbefestigung.

Die Elementhöhe auf Keramik ist anpassbar und erweiterbar von 1150 bis 1325 mm. Fu?r Betriebsdruck von 0,3 bis 10 bar, vandalensicher.

• Montage-Set zur Montage in Ständerleichtbauwand
• Befestigung Keramik Schichtholzplatte 420 x 100 x 21 mm
• 2 Stockschrauben M8
• schallgedämmte MEPA-Wandscheibe G 1/2
• Ablaufrohrschelle DN 50
• HT-Ablaufbogen DN 50
• Panzerschlauch DN 12 G 1/2 A x G 3/4 verdrehsicher, Länge 500 mm
• Einlaufverbinder DN 15
• UP-Gehäuse fu?r MEPA-Urinalsteuerung Sanicontrol K3, mit Wasseranschluss G 1/2 A seitlich am UP-Gehäuse
• Wasserstrecke G 3/4 mit Kugelhahn, zur Vorabsperrung, vormontiert im UP-Gehäuse
• Anschlussklemme fu?r Elektroanschluss 230 VAC oben im UP-Gehäuse
• Bauschutz Serviceöffnung, ablängbar, 130 x 110 x 30 mm
• Fußverlängerungsset 175 mm
• Befestigungsmaterial

HINWEISE:

• Geeignet für Urinale mit waagerechtem Abgang ohne angeformten Geruchsverschluss

• Systembauhöhe 1200 mm
• selbsttragender Montagerahmen
• geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten
• pulverbeschichteter Profilrahmen
• höhenverstellbare Fußstu?tzen 0 – 240 mm mit integrierter Rutschhemmung
• Fußplatten drehbar, Bohrfehler ausgleichend
• Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil
• Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes
• werkzeuglos höhenverstellbare, rutschhemmende Anschlusstraversen fu?r Wasseranschluss, Ablauf, Keramikbefestigung
• Elementhöhe auf Keramik anpassbar, erweiterbar von 1150 – 1325 mm
• fu?r Betriebsdruck 0,3 – 10 bar
• vandalensicher
