Merten Thermostat System Design MEG5760-6035, 230V, Thermoplast, Lotosweiß

Merten Thermostat System Design MEG5760-6035, 230V, Thermoplast, Lotosweiß

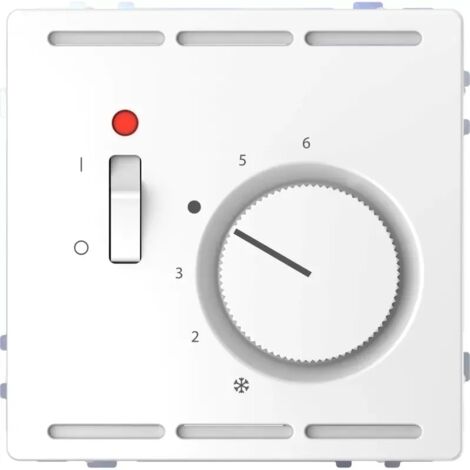

Dieser elektromechanische Raumtemperaturregler aus der Merten System Design Serie ermöglicht eine präzise Steuerung von Heizsystemen. Das Unterputz-Gerät in Lotosweiß überzeugt durch eine einfache Drehbedienung und eignet sich für spannungslos geschlossene elektromotorische Stellantriebe.

Funktionsweise und Bedienung

Der Thermostat arbeitet mit einem Bimetall-Fühler und einer thermischen Rückführung. Die Schaltdifferenz liegt bei 0,5 K, wobei der Temperaturbereich zwischen 5 und 30 °C liegt. Zur Steigerung der Energieeffizienz verfügt das Modell über einen Anschluss für eine zeitgesteuerte Nachtabsenkung um ca. 4 K. Ein integrierter Ein-/Ausschalter mit Kontrollleuchte bietet eine direkte Rückmeldung über den Betriebszustand.

Montage und Design

Das Gerät ist für die Unterputz-Montage konzipiert und wird mittels Schraubbefestigung installiert. Dank der Steckklemmen gestaltet sich der Anschluss drei- oder vieradrig. Mit seinen kompakten Abmessungen von 71 x 71 mm fügt sich der Regler aus Thermoplast in Lotosweiß (RAL 9003) harmonisch in Innenräume ein.

Dieser Raumtemperaturregler bietet eine Lösung für die Heizungssteuerung. Mit einer maximalen Kontaktbelastung von 10 A und einer Schaltleistung von 2200 W ist das Gerät robust ausgelegt. Die integrierte Bereichsbegrenzung im Einstellknopf sowie die präzise Hysterese von 0,5 K unterstützen eine bedarfsgerechte Temperaturregelung.

Technische Daten

• Montageart: Unterputz
• Spannungsversorgung: 230 V AC
• Max. Kontaktbelastung: 10 A
• Temperaturbereich: 5 bis 30 °C
• Schaltdifferenz: 0,5 K
• Schaltleistung Heizen: 2200 W
• Schutzart: IP20
• Material: Thermoplast
• Farbe: Lotosweiß (RAL 9003)
• Abmessungen: 71 x 71 x 47 mm

Produktspezifikation

• Aesthetic dimension: 71 x 71
• Anschluss: drei- / vieradrig
• Art und Zusammensetzung der Kontakte: 1 Schließer
• Ausführung: An / Aus
• Ausführung Aufnehmer/Fühler: Bimetall
• Ausgänge Heizung: 1
• Ausgänge Kühlung: 0
• Baureihe: Merten
• Bedienung: Dreh
• Befestigungsmodus: Durch Schrauben
• Breite: 71
• Differenz verstellbar: Nein
• Differenzwert: 0,5
• Durchmesser: 57
• Explosionsgeschützt: Nein
• Farbton: Lotosweiß (RAL 9003)
• Gehäusevariante: Einbau
• Geräteanwendung: Raum
• Heizen: Ja
• Hysterese: 0,5
• Höhe: 71
• Klasse des Temperaturreglers: I
• Leistungsaufnahme im Bereitschaftszustand (solstandby): 0
• Material: Thermoplastisch
• Max. Kontaktbelastung: 10
• Max. Spannung der Kontakte: 230
• Mit Display: Nein
• Mit Empfänger: Nein
• Mit Geräuschniveauanzeige: Nein
• Mit Trinkwasserschaltung: Nein
• Montageart: Unterputz
• Netzwerkfrequenz: 50 / 60
• Netzwerktyp: AC
• Produkt- oder Komponententyp: Thermostat
• Produktspezifische Anwendung: Heizung
• RAL-Nummer: 9016
• Regelcharakteristik: sonstige
• Schutzart (IP): IP20
• Schutzart (NEMA): 1
• Sensor extern: Nein
• Spannungsversorgung: 230 V AC
• Temperatur ablesbar: Nein
• Thermische Rückkopplung: parallel
• Tiefe: 47
• Typ der Technologie: Elektromechanisch
• [Ue] Bemessungs-Betriebsspannung: 230
