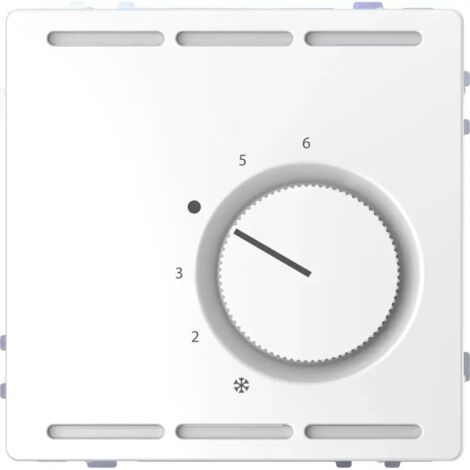

Merten Raumtemperaturregler System Design MEG5762-6035, 230V, 10A, Thermoplast, Lotosweiß

Merten Raumtemperaturregler System Design MEG5762-6035, 230V, 10A, Thermoplast, Lotosweiß

Dieser elektromechanische Raumtemperaturregler aus der Serie System Design ermöglicht eine präzise Steuerung von Heiz- und Kühlsystemen. Das Gerät ist für den Unterputz-Einbau konzipiert und eignet sich für elektrische Fußbodenheizungen sowie die Ansteuerung von Stellantrieben. Dank der integrierten thermischen Rückführung und einer Schaltdifferenz von 0,5 K sorgt der Regler für eine zuverlässige Temperaturregelung im Bereich von ca. 5 bis 30 °C.

Funktionsweise und Montage

Die Bedienung erfolgt über einen Drehknopf, in dem eine Bereichsbegrenzung integriert ist. Der Regler arbeitet mit einem Wechslerkontakt und ist für den drei- oder vieradrigen Anschluss ausgelegt. Die Montage erfolgt durch Schraubbefestigung, während der elektrische Anschluss über Steckklemmen realisiert wird. Das Gehäuse aus Thermoplast in Lotosweiß fügt sich dezent in moderne Innenräume ein.

Die präzise Regelung der Raumtemperatur wird durch die elektromechanische Bimetall-Technik sichergestellt. Mit einer Schaltleistung von bis zu 2200 W im Heizbetrieb und 1100 W im Kühlbetrieb bietet das Gerät Flexibilität für verschiedene Anwendungen.

Technische Daten

• Nennspannung: 230 V AC
• Schaltleistung Heizen: 2200 W
• Schaltleistung Kühlen: 1100 W
• Nennstrom Heizen: 10 A
• Nennstrom Kühlen: 5 A
• Schaltdifferenz: 0,5 K
• Temperaturbereich: 5 bis 30 °C
• Montageart: Unterputz
• Kontaktart: 1 Wechslerkontakt
• Material: Thermoplast

Produktspezifikation

• Aesthetic dimension: 71 x 71
• Anschluss: drei- / vieradrig
• Anzahl der Ausgänge Heizung: 1
• Anzahl der Ausgänge Kühlung: 0
• Art der Spannungsversorgung: 230 V AC
• Art und Zusammensetzung der Kontakte: 1 Wechslerkontakt
• Ausführung: An / Aus
• Ausführung Aufnehmer/Fühler: Bimetall
• Ausgänge Heizung: 1
• Ausgänge Kühlung: 0
• Baureihe: Merten
• Bedienung: Dreh
• Befestigungsmodus: Durch Schrauben
• Breite: 71
• Breite: 73
• Differenz verstellbar: Nein
• Differenzwert: 0,5
• Durchmesser: 57
• Explosionsgeschützt: Nein
• Farbton: Lotosweiß (RAL 9003)
• Geeignet für Heizen: Ja
• Gehäusevariante: Einbau
• Geräteanwendung: Raum
• Heizen: Ja
• Hysterese: 0,5
• Höhe: 71
• Höhe: 73
• Klasse des Temperaturreglers: I
• Leistungsaufnahme im Bereitschaftszustand (solstandby): 0
• Material: Thermoplastisch
• Max. Kontaktbelastung: 10
• Max. Spannung der Kontakte: 230
• Mit Display: Nein
• Mit Empfänger: Nein
• Mit Geräuschniveauanzeige: Nein
• Mit Trinkwasserschaltung: Nein
• Montageart: Unterputz
• Netzwerkfrequenz: 50 / 60
• Netzwerktyp: AC
• Produkt- oder Komponententyp: Thermostat
• Produktspezifische Anwendung: Heizung und Kühlung
• RAL-Nummer: 9016
• Regelcharakteristik: sonstige
• Schutzart (IP): IP20
• Schutzart (IP): IP30
• Schutzart (NEMA): 1
• Sensor extern: Nein
• Spannungsversorgung: 230 V AC
• Temperatur ablesbar: Nein
• Thermische Rückkopplung: parallel
• Tiefe: 41
• Tiefe: 42
• Typ der Technologie: Elektromechanisch
• [Ue] Bemessungs-Betriebsspannung: 230
