Allgemeine Beschreibung

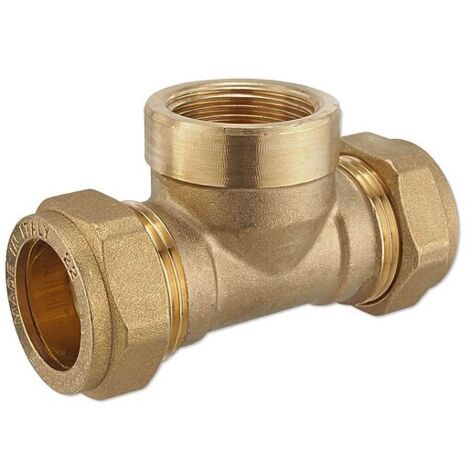

Das Messing-Klemm-T-Stück für Kupferrohre ist ein geprüftes Messing-Klemmring-Verschraubungssystem, das eine schnelle, sichere und einfache Installation von Kupferrohren ermöglicht. Es ist ideal für die Verbindung von Kupferrohren in haustechnischen und industriellen Anlagen und erfüllt die Anforderungen für die Installation von Trinkwasserleitungen. Die Verwendung von UBA-konformem Messing und die Fertigung nach gängigen Normen garantieren eine hohe Qualität und Zuverlässigkeit. Dieses System ist eine kostengünstige und hochwertige Alternative zu Löten und Verpressen, die ohne viel Know-how und teures Werkzeug eingesetzt werden kann.Technische daten
- Betriebsdruck: 10 bar
- Betriebstemperatur: 200°C
- Körper gemäß UNI EN 12165 oder UNI EN 12164 geprüft
- Messing nach UNI EN 12165: CW617N (CuZn40Pb2)
- Trinkwasserkonform gemäß DIN 50930-6
- Schlüsselweiten (SW) der Überwurfmuttern: 15 mm: SW 24 mm, 18 mm: SW 27 mm, 22 mm: SW 32 mm, 28 mm: SW 39 mm, 35 mm: SW 48 mm, 42 mm: SW 54 mm
Kompatibilität und Zubehör
- Geeignet für Kupferrohre in Stangen, halbhart oder hart, nach EN 1057 (15 bis 42 mm)
- Geeignet für Kupferrohre in Ringen, weich, nach EN 1057 (12 bis 22 mm) - bitte zusätzlich eine Stützhülse einsetzen
Installation
- Das Kupferrohr rechtwinklig mit einem handelsüblichen Rohrabschneider ablängen.
- Grate und Späne entfernen.
- Die Mutter und den Klemmring auf das Rohr schieben und das Rohr bis zum Anschlag in den Fitting einschieben.
- Die Überwurfmutter von Hand anziehen und dann mit einem geeigneten Werkzeug (Gabelschlüssel, Zangenschlüssel) festziehen (15 bis 22 mm: 1 - 1 1/4 Umdrehung, 28 bis 42 mm: ¾ - 1 Umdrehung).
- Es wird empfohlen, mit einem zweiten Schlüssel, Zange oder Zangenschlüssel gegenzuhalten.
Anwendung
- Heizung
- Trinkwasser kalt und warm
- Solar
- Regenwassernutzungsanlagen
- Kälte und Klima
- Druckluft
- Industrie (nicht zugelassen für die Gasinstallation)
