Produktinformationen
Beschreibung

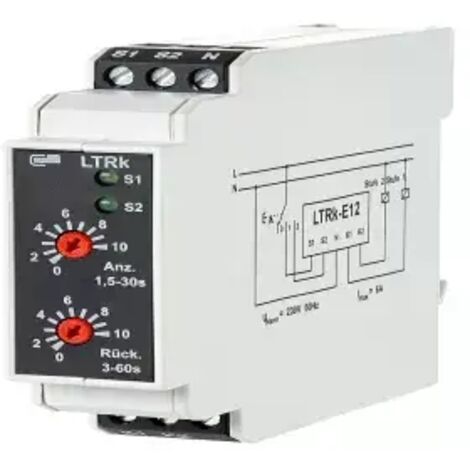

Eigenschaften • Das Lüftertimerrelais wurde speziell zur Steuerung von zweistufigen Motoren konzipiert\n• Anzugs- und Ausschaltverzögerung sind getrennt und stufenlos einstellbar\n• Die Ansteuerung erfolgt mit einem zweistufigen Schalter\n• Mit den beiden gegenseitig verriegelten Ausgängen werden die Motorschütze angesteuert\n• Funktionsweise: 1. Bei direkter Wahl der Stufe 2 wird zuerst die Stufe 1 für die eingestellte Anlaufzeit eingeschaltet, so dass der Lüfter auf die Nenndrehzahl hochlaufen kann\n• Danach wird in Stufe 2 aktiviert.\n2. Beim Umschalten von Stufe 2 zurück in Stufe 1 oder in Stellung AUS wird eine Ausschaltverzögerung ausgelöst, so dass der Lüfter erst austrudeln kann, bevor die Stufe 1 aktiviert wird.\n3. Ist Stufe 1 bereits mindestens für die eingestellte Anlaufzeit eingeschaltet, erfolgt die Umschaltung in Stufe 2 sofort\n• Beim Umschalten von Stufe 1 in 2 darf die Unterbrechung max. 250 ms betragen\n• Wird diese Zeit überschritten, erfolgt der Ablauf wie in Punkt 1 beschrieben Technische Daten:
Technische Daten:
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- Funktion ansprechverzögert: Ja
- Funktion rückfallverzögert: Ja
- Funktion einschaltwischend: Nein
- Funktion ausschaltwischend: Nein
- Funktion Stern/Dreieck: Nein
- Funktion Impulsformend: Nein
- Fernbedienung möglich: Nein
- Geeignet als Fernbedienung: Nein
- Aufsteckbar auf Schütz: Nein
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
- Spannungsart zur Betätigung: AC
- Zeitbereich: 1,5..30 s
- Anzahl der Ausgänge, verzögert, Schließer: 2
- Ausgänge, umschaltbar verzögert/unverzögert: Nein
- Mit Halbleiterausgang: Nein
- Geeignet für Hutschienenmontage: Ja
- Geeignet für Frontmontage: Nein
- Breite: 22,5 mm
- Höhe: 75 mm
- Tiefe: 100 mm
Technische Daten:
- Ausführung des elektrischen Anschlusses: Schraubanschluss
- Funktion ansprechverzögert: Ja
- Funktion rückfallverzögert: Ja
- Funktion einschaltwischend: Nein
- Funktion ausschaltwischend: Nein
- Funktion Stern/Dreieck: Nein
- Funktion Impulsformend: Nein
- Fernbedienung möglich: Nein
- Geeignet als Fernbedienung: Nein
- Aufsteckbar auf Schütz: Nein
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
- Spannungsart zur Betätigung: AC
- Zeitbereich: 1,5..30 s
- Anzahl der Ausgänge, verzögert, Schließer: 2
- Ausgänge, umschaltbar verzögert/unverzögert: Nein
- Mit Halbleiterausgang: Nein
- Geeignet für Hutschienenmontage: Ja
- Geeignet für Frontmontage: Nein
- Breite: 22,5 mm
- Höhe: 75 mm
- Tiefe: 100 mm
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Eigenschaften
- MarkeMETZ CONNECT
- UrsprungHergestellt in Deutschland
- FarbeGrau
- Höhe23 mm
- SchutzklasseIP40
- NennintensitätAC
- Breite22.5 mm
- MaterialKunststoff
- Art der ElektroInstallationMit Schrauben
- Gewicht150 g
- Elektrische Spannung230 V
- ManoMano Art.-NrME7471252
- MMID515595300794
- Herstellerreferenz1102830530
- EAN4250184121053
