IMH-ABS Mitnehmerhaken GF UNI 20 V Gr.2, 315 x 20 mm,schwarz verzinkt,DIN links
Ähnliches Produkt geliefert von
'/%3E%3C/svg%3E)
Türschließer DC110 VACHETTE - EV1 - Kraft 2/3 - CF / PF - Silber - 19619000
30,44 €226
Verkauft von Vasalat
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Mitnehmerhaken sind gemäß Norm einzusetzen
Mitnehmerhaken nach EN 1158 als Bestandteil des Schließfolgereglers ausgeführt als:
Die benötigte Größe ist abhängig von Platzangebot, Flügelgrößen, Bandachse sowie dem Schließfolgeregler (Warteposition des Gangflügels).
Durch Verwendung der Größe 2 wird beim Öffnen über den Standflügel der Öffnungswinkel des Gangflügels vergrößert und dadurch die notwendige Warteposition des Gangflügels besser erreicht. Aus diesem Grund ist die Größe 2 der Größe 1 vorzuziehen. Bei der Größe 2 ist der Weg am beweglichen Mitnehmerhaken um 80 mm größer, daher sind die Ausfräsungen um 80 mm länger.

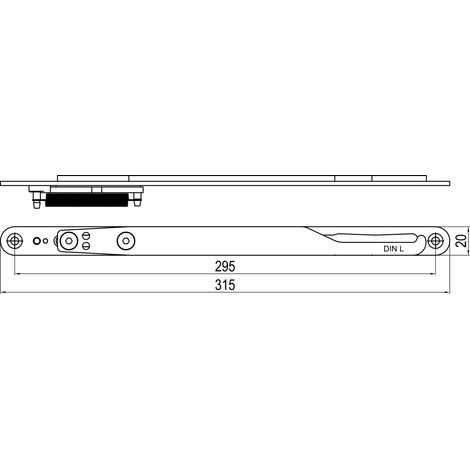

Bohrungsabstand: Gr. 1 = 215 mm, Gr. 2 = 295 mm
Mitnehmerhaken nach EN 1158 als Bestandteil des Schließfolgereglers ausgeführt als:
- integrierter Mitnehmerhaken verdeckt im oberen Gehflügelfalz eingebaut, mit Gegenhaken im oberen Stehflügelfalz
- geeignet für Türspalt ab 4,5 mm
Vorteile: - universell einsetzbar
- Dämpfung des gefederten Mitnehmerhakens
- vandalensicher
- keine Beschädigungen an Türoberflächen
- verdeckt liegend
- kompatibel mit allen Schließfolgereglern
- unabhängig
- nachrüstbar
Die benötigte Größe ist abhängig von Platzangebot, Flügelgrößen, Bandachse sowie dem Schließfolgeregler (Warteposition des Gangflügels).
Durch Verwendung der Größe 2 wird beim Öffnen über den Standflügel der Öffnungswinkel des Gangflügels vergrößert und dadurch die notwendige Warteposition des Gangflügels besser erreicht. Aus diesem Grund ist die Größe 2 der Größe 1 vorzuziehen. Bei der Größe 2 ist der Weg am beweglichen Mitnehmerhaken um 80 mm größer, daher sind die Ausfräsungen um 80 mm länger.
Bohrungsabstand: Gr. 1 = 215 mm, Gr. 2 = 295 mm
- Material: Stahl schwarz verzinkt
- Richtung: links
- Type: 01421102000000
- Größe: 2
- Stulpabmessung(mm): 315 x 20
- Verwendung für: Gangflügel
- Inhaltsangabe (ST): 1
Eigenschaften
- MarkeABS
- Länge31.5 cm
- Breite2 cm
- MaterialStahl
- FarbeSchwarz
