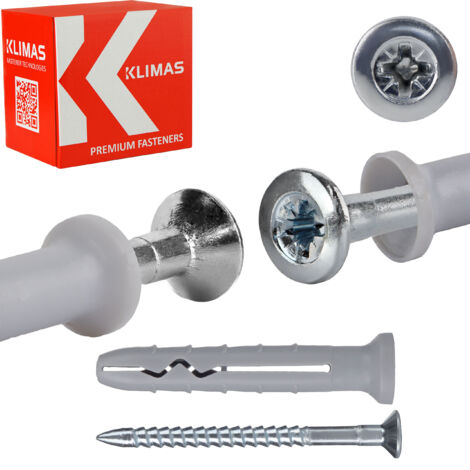

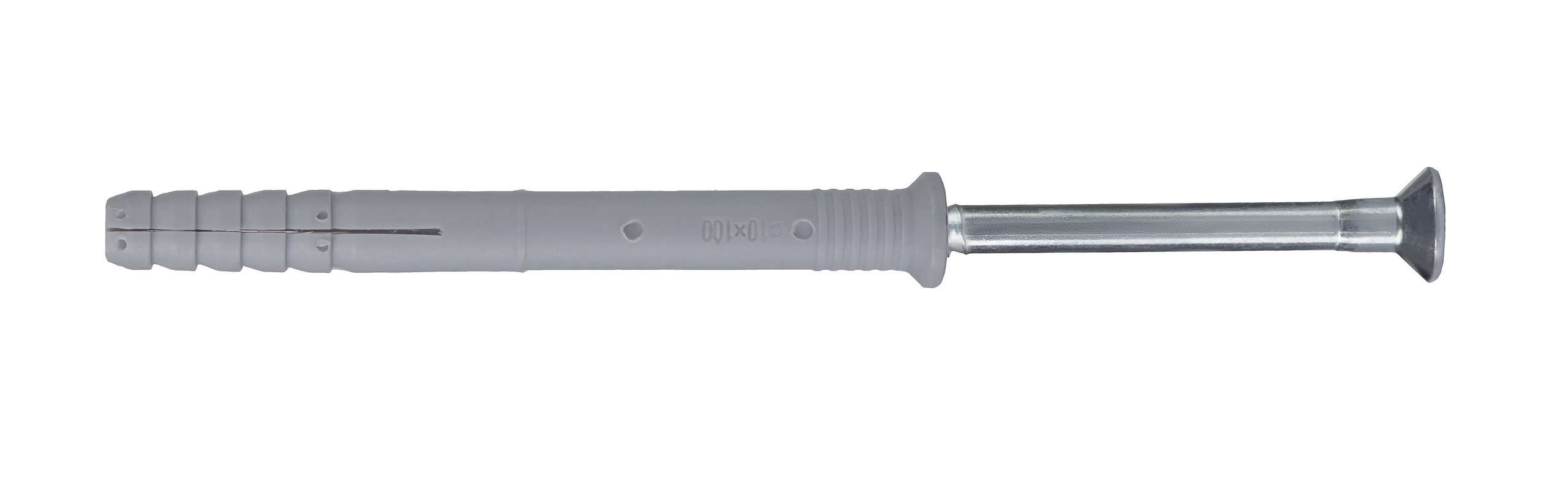

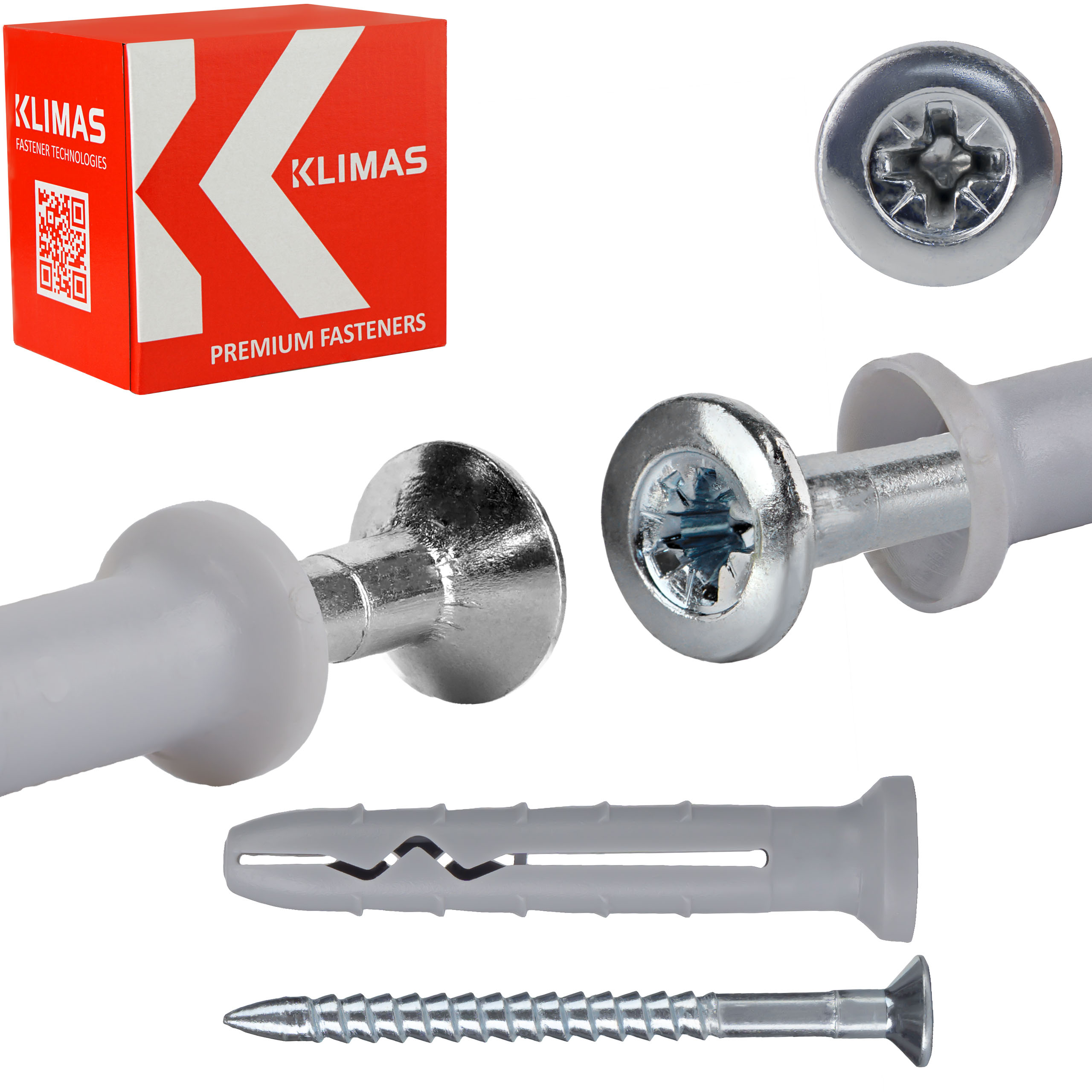

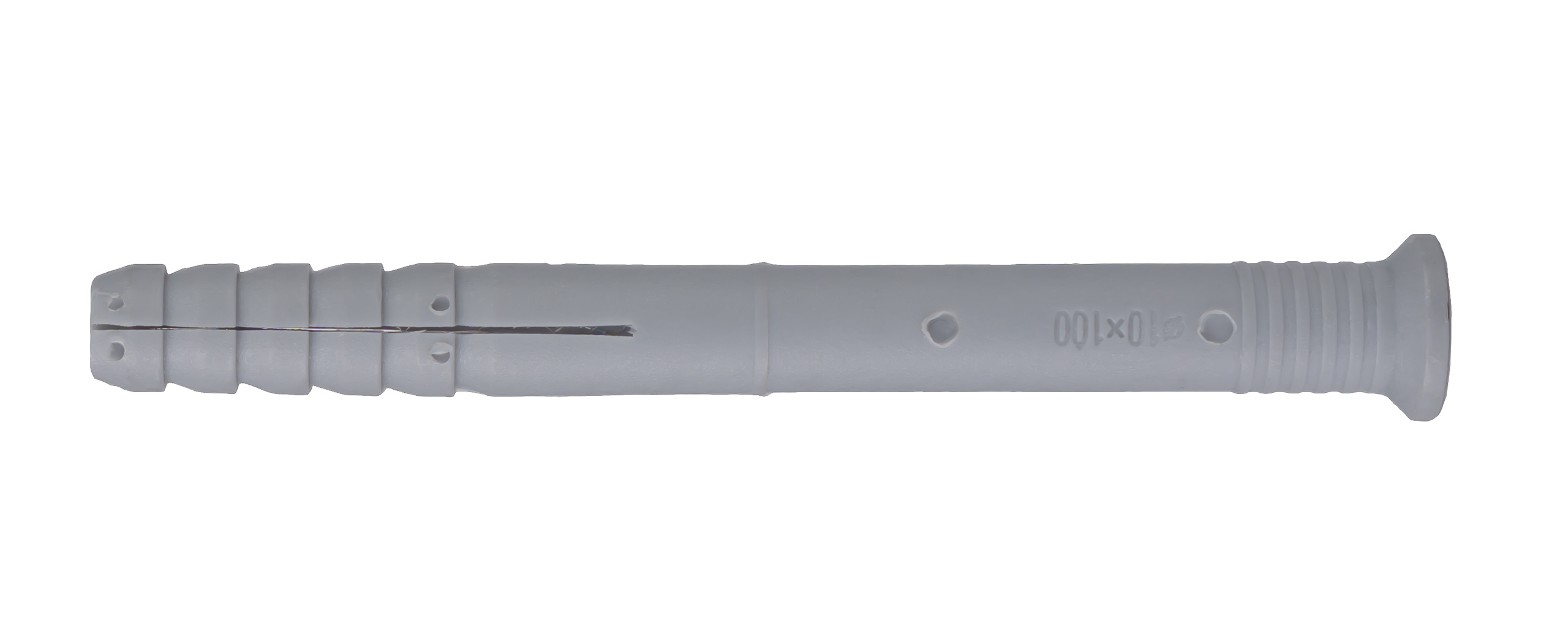

SM-10100 Treibbolzen

Besteht aus einer Polyethylenhülse und einer Schraube mit Senkkopf aus verzinktem Stahl.

Konzipiert für nichttragende Mehrpunktbefestigungen statisch belasteter Bauteile.

Die wichtigsten Parameter

• Modell: SM-10100
• Stiftgröße: 10,0 x 100 mm
• Schraubengröße:6,9 x 110 mm
• Maximale nutzbare Länge:50 mm
• Verpackung: 50 Stück
• Buchse: PZ-3
• Stiftmaterial: Polypropylen

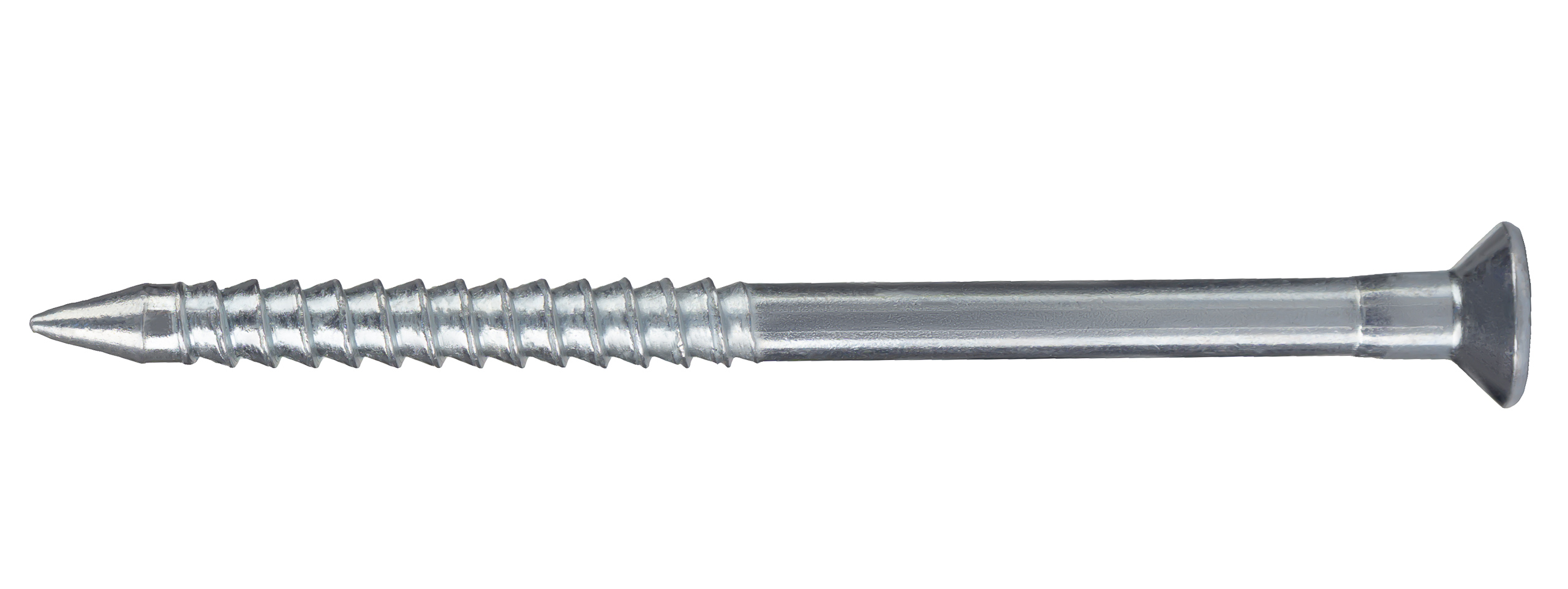

• Schraubenmaterial: verzinkter Stahl

Originalprodukt der renommierten Firma klimas Wkręt-Met ®

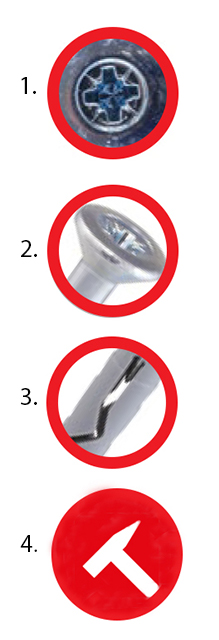

Funktionen und Vorteile

1. Vergrößerter Kopfdurchmesser mit PZ-Sockel

Sorgt für deutlich besseren Anpressdruck auf die montierten Elemente.

2. Konischer Schraubenkopf

Er ist massiver und hat eine deutliche Verdickung an der Basis.

3. Optimal gestaltete Spreizzone

Gibt perfekte Spreizung im Bodenkontakt.

4. Schnelle und einfache Installation per Push-Through

Verkürzt die Installationszeit.

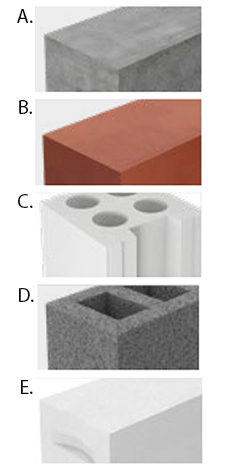

Substrate und Anwendungsbeispiele

A. Beton

B. Vollkeramikziegel

C. Hohlziegel aus Silikat

D. Elemente auf Leichtzuschlagstoff

E. Vollsilikatziegel

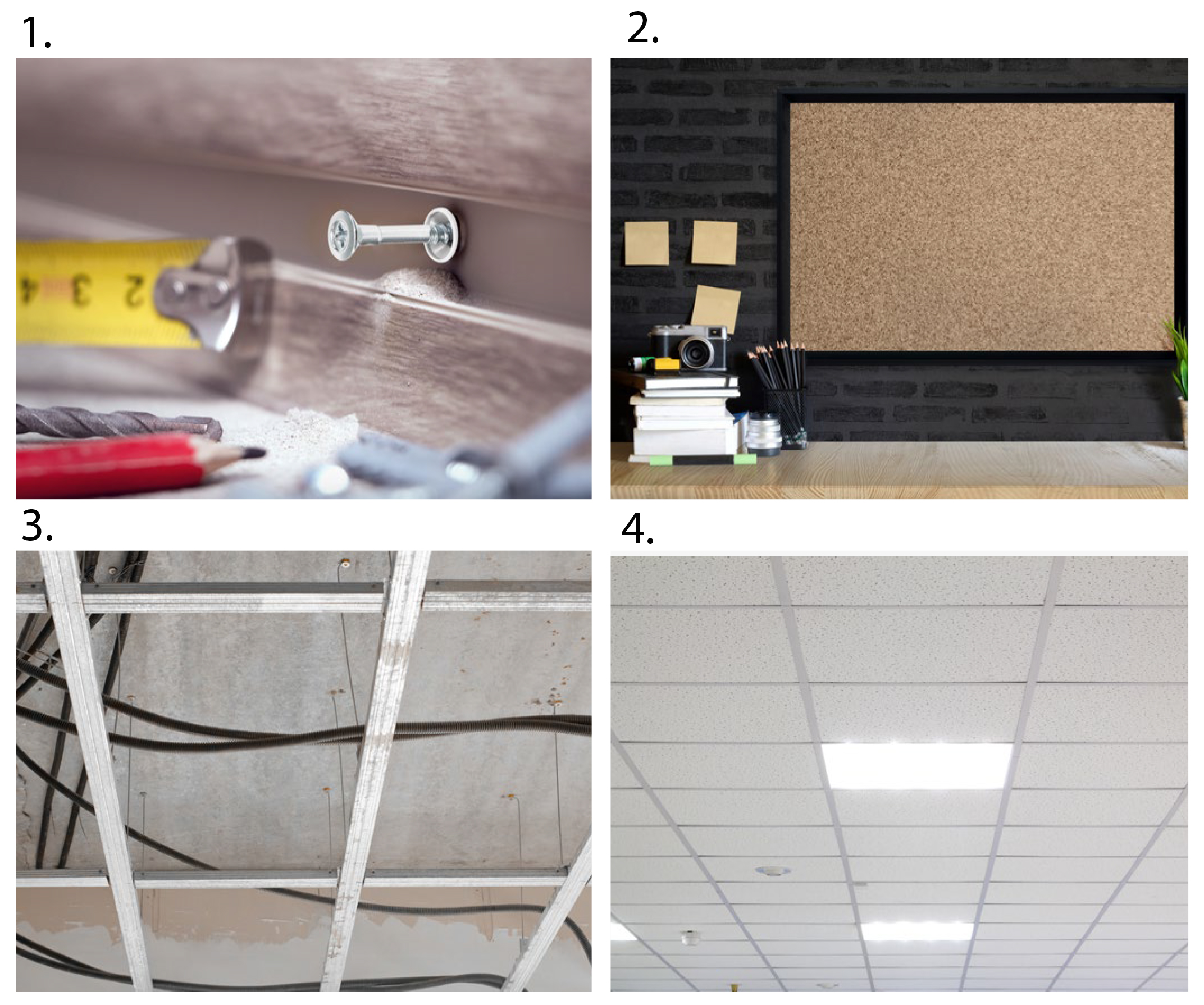

1. Montage von Sockelleisten
2. Montage von leichten Hängeelementen
3. Montage von Wandprofilen in Kassettendecken
4. Montage von Wandprofilen in Kassettendecken

Dies sind nur Anwendungsbeispiele.

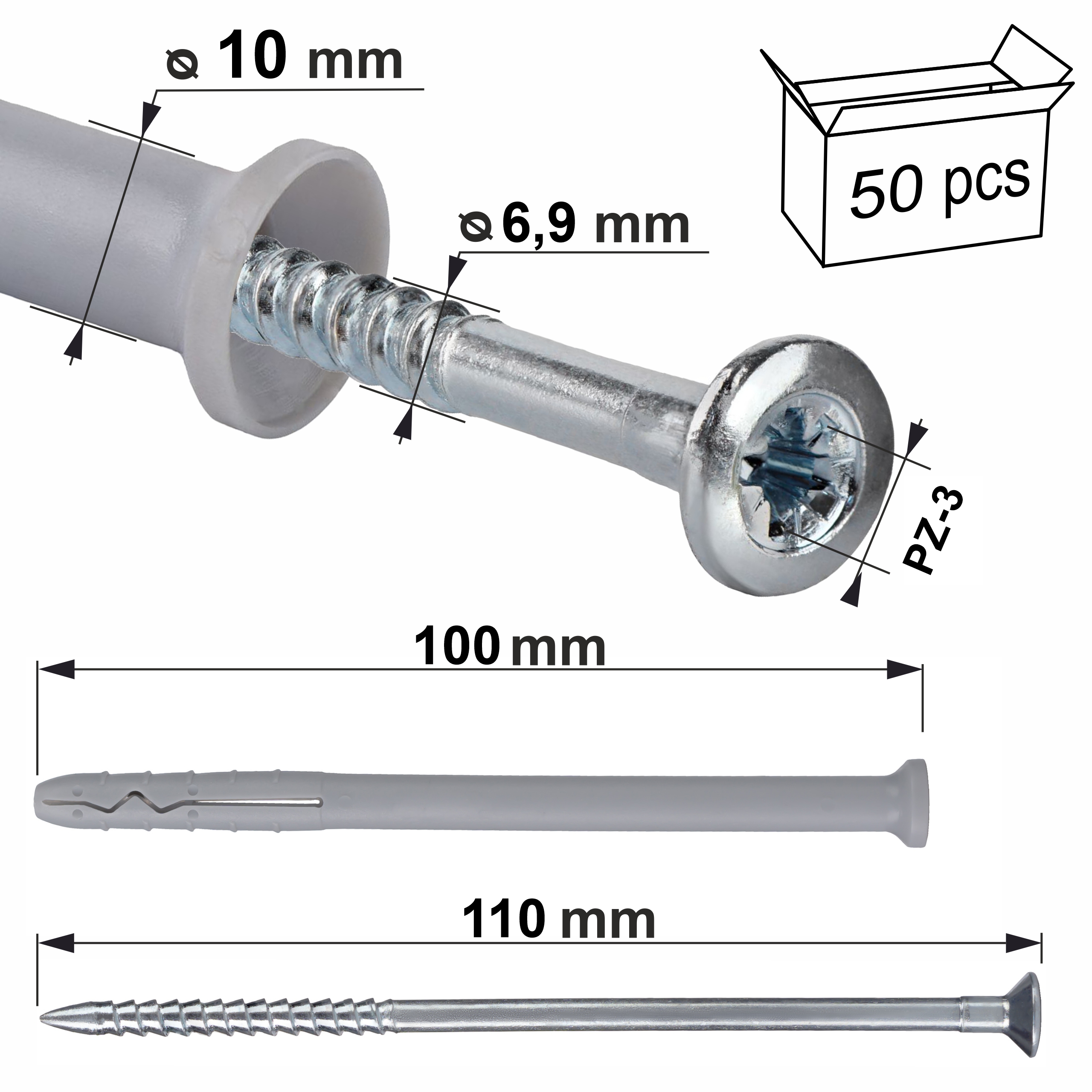

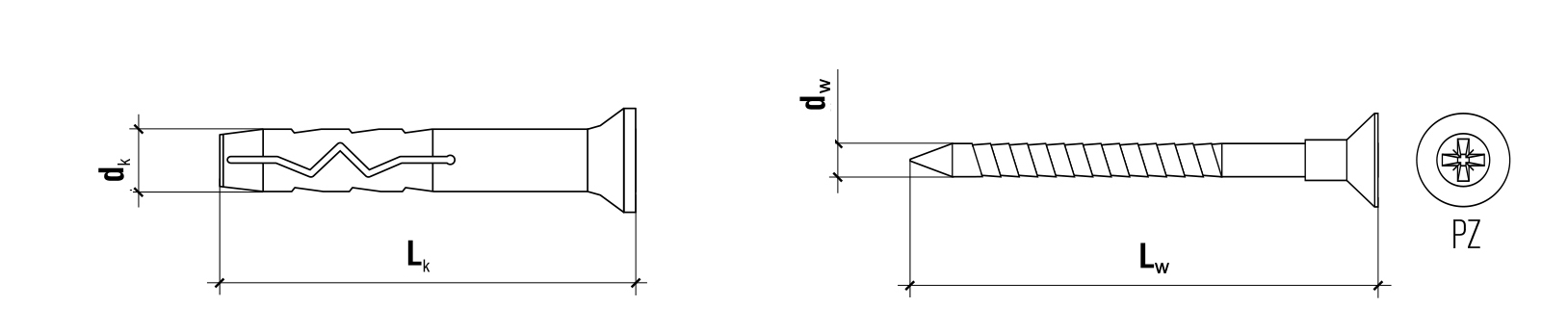

Produktspezifikation

• [ dk ] Steckerdurchmesser: Ø 10,0 mm
• [ Lk ] Steckerlänge: 100 mm
• [ dw ] Schraubendurchmesser: Ø 6,9 mm
• [ Lw ] Schraubenlänge: 110 mm
• [ tfix ] max. nutzbare Länge:50 mm
• Buchse: PZ-3
• Anzahl der Stück. In der Verpackung: 50
• Verschlussmaterial: Polypropylen
• Schraubenmaterial: verzinkter Stahl
• Montageart: Durchgangsmontage
• Untergrund: Beton, Vollziegel, Hohlziegel, Elemente auf Leichtzuschlag, Vollziegel

Zertifikate:

• Europäisches Zertifikat ETA-19/0156 - eine Garantie für höchste Qualität,
• Nationale technische Bewertung - ITB-KOT-2018/0528 Ausgabe 2

Die von uns angebotenen Dübel zeichnen sich durch höchste Qualität aus und können bedenkenlos im Bauwesen eingesetzt werden. Wir setzen alles daran, sicherzustellen, dass die an unsere Auftragnehmer gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.

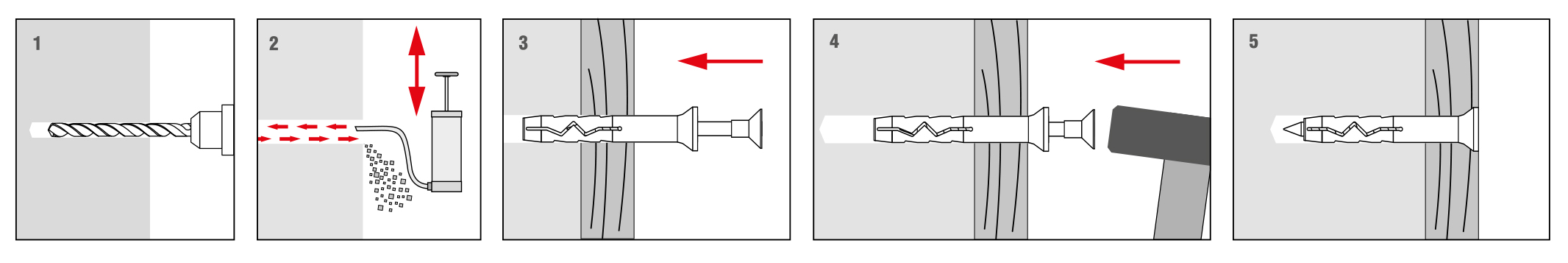

• Vor der Montage den Untergrund, in dem das Befestigungsmittel installiert werden soll, ermitteln und die vom Befestigungsmittel übertragenen Lasten mit den im Sicherheitsdatenblatt oder in der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten vergleichen.
• Die geeignete Länge des Befestigungsmittels sollte so gewählt werden, dass sich die Dehnungszone im Wandbaumaterial befindet.
• Das Bohrverfahren sollte überwacht werden (Löcher in perforiertem Mauerwerk und Porenbeton sollten mit einer Drehbohrmaschine ohne Schlagbohren gebohrt werden).
• Der Durchmesser der Bohrlöcher sollte dem Durchmesser der verwendeten Befestigungsmittel entsprechen.
• Löcher in festen Untergründen Die Bohrung sollte etwa 10 mm tiefer sein als die Verankerungstiefe des Befestigungselements.
• Bohrungen in festen Materialien sollten durch eine oszillierende Bohrbewegung bei reduzierter Drehzahl von Bohrspänen befreit werden.
• Anschließend wird eine Kunststoffhülse in die Bohrung eingeführt und die Schraube eingeschraubt, bis sie die Hülse durchdringt.

Klimas-Schrauben – die häufigste Wahl von Profis

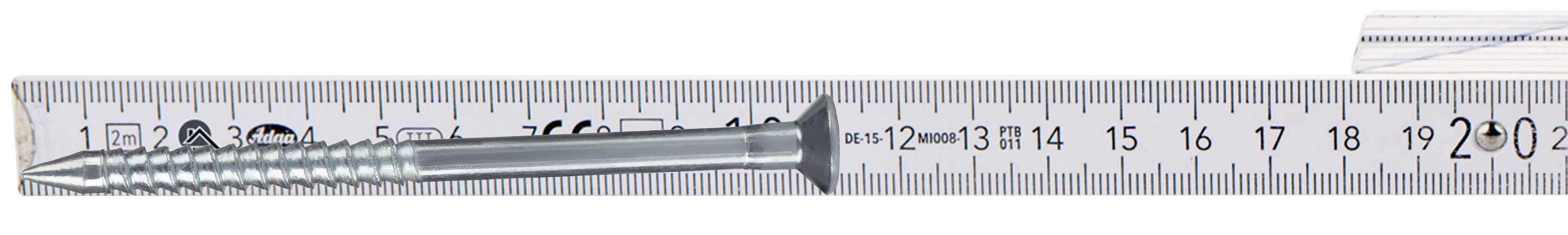

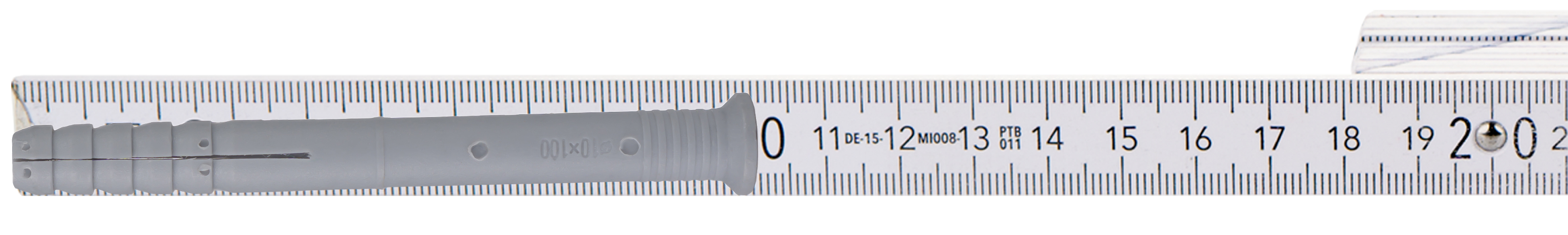

*Das Maßband ist nicht Teil der Auktion (es dient nur der besseren Darstellung der Schrauben).
