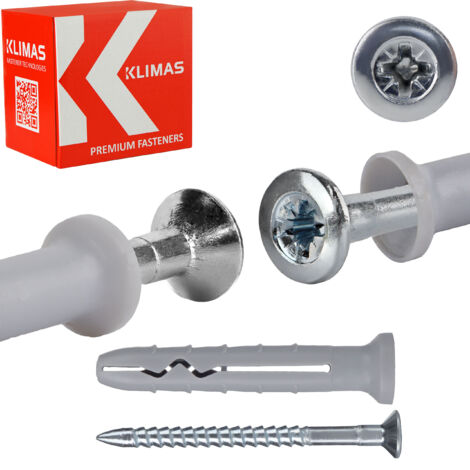

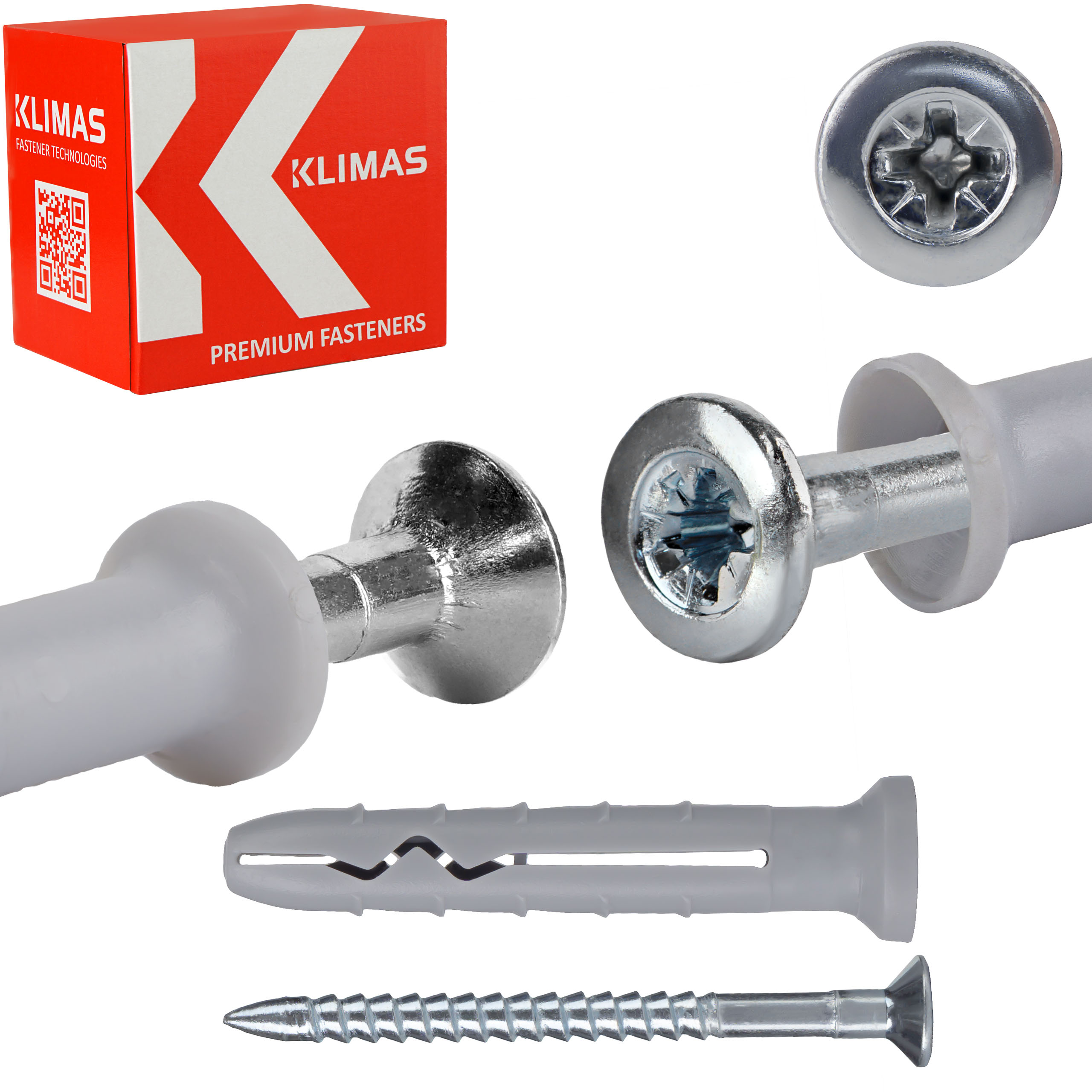

SM-10140 Antriebsstifte

Schnellbefestigungsdübel 10 x 140 mm, 50 Stück

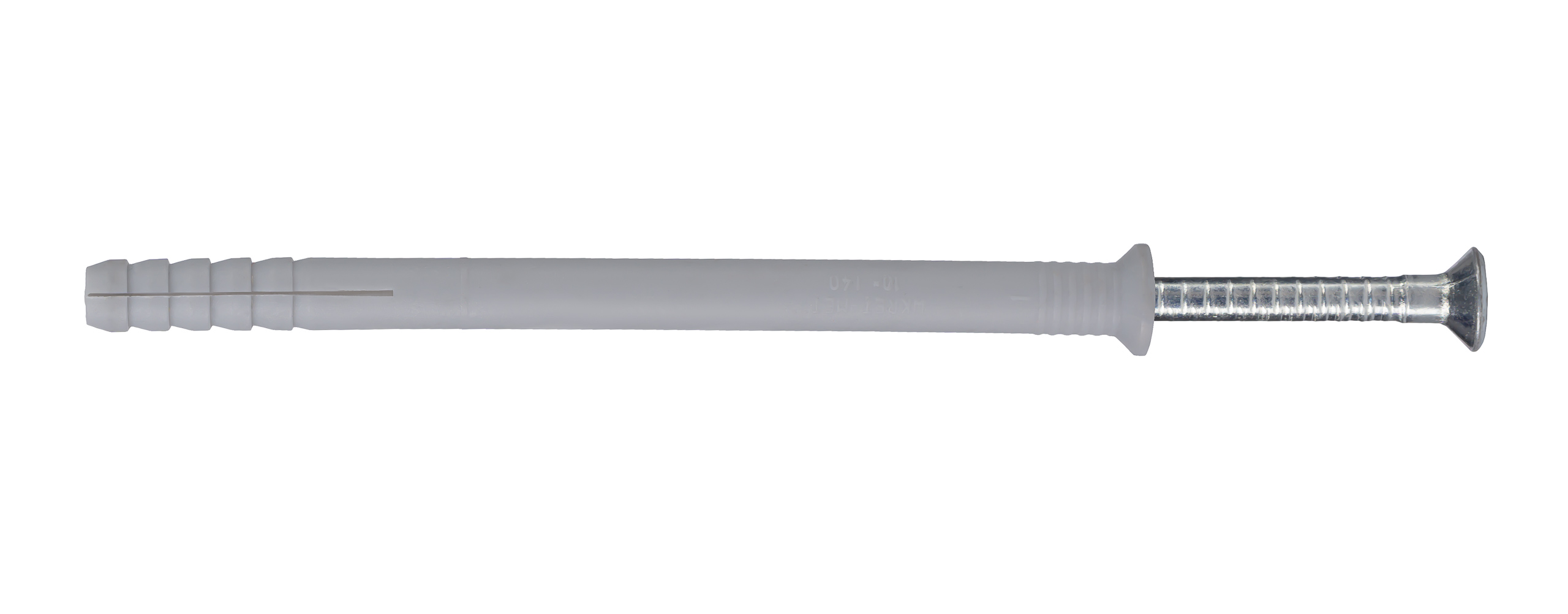

Bestehen aus einer Polyethylenhülse und einer verzinkten Stahl-Senkschraube.

Konzipiert für nichttragende Mehrpunktbefestigungen statisch belasteter Bauteile.

Wichtigste Parameter

• Modell : SM-10140
• Dübelgröße: 10,0 x 140 mm
• Schraubengröße: 6,9 x 150 mm
• Maximal nutzbare Länge: 90 mm
• Verpackung: 50   Stück.
• Steckschlüssel: PZ-3
• Material Dübel: Polypropylen

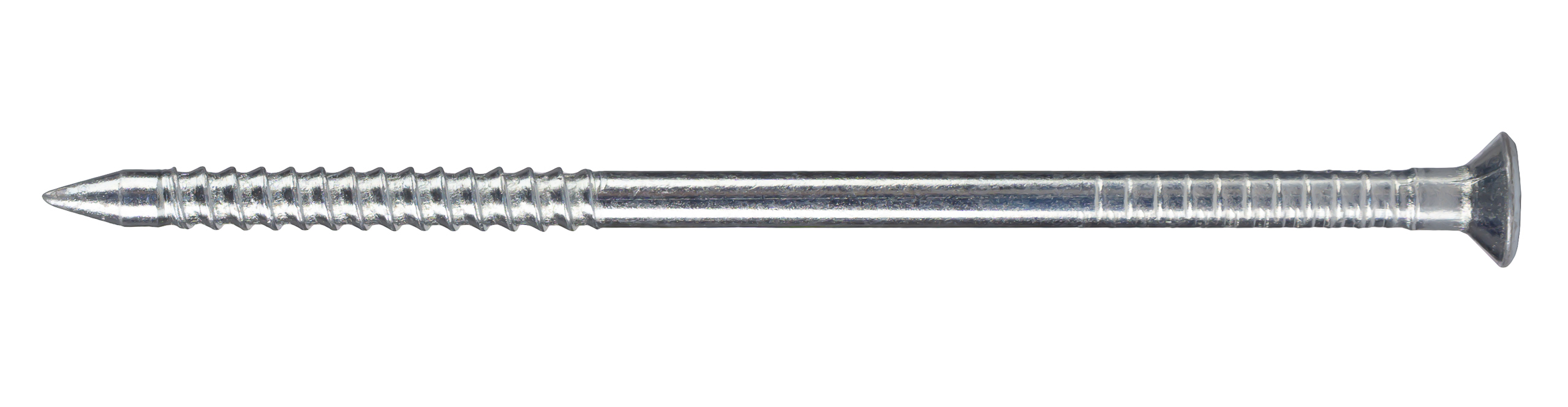

• Material Schraube: verzinkter Stahl

Originalprodukt eines renommierten Unternehmens KLIMAS Wkręt-Met ®

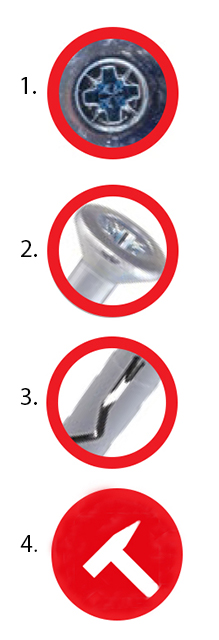

Merkmale und Vorteile

1. Vergrößerter Kopfdurchmesser mit PZ-Steckschlüssel

Sorgt für deutlich besseren Anpressdruck bei der Montage Elemente.

2. Konischer Schraubenkopf

Er ist massiver und weist eine deutliche Verdickung an der Basis auf.

3. Optimal gestaltete Dehnungszone

Gewährleistet perfekte Dehnung im Kontakt mit der Oberfläche.

4. Schnelle und einfache Durchsteckmontage

Reduziert die Montagezeit.

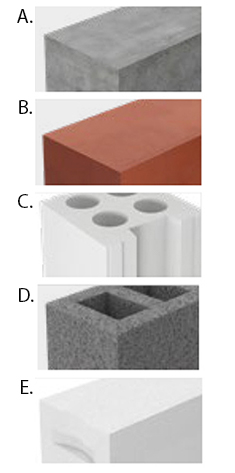

Untergründe und Anwendungsbeispiele

A. Beton

B. Vollziegel

C. Hohlziegel

D. Elemente auf Leichtzuschlag

E. Vollziegel

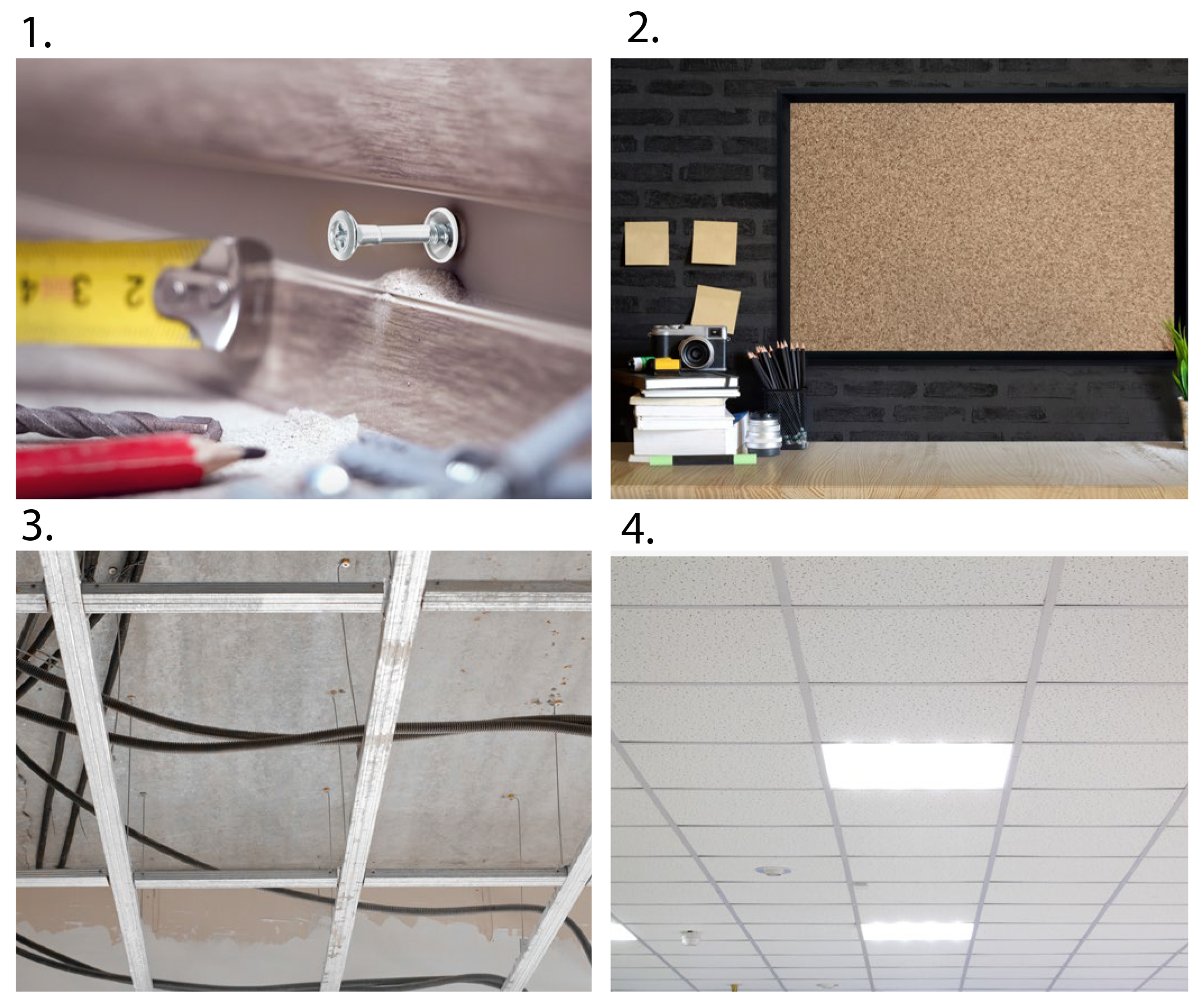

1. Montage von Sockelleisten
2. Montage von leichten Hängeelementen
3. Montage von Wandprofilen in Kassettendecken
4. Dies sind nur Beispielanwendungen.

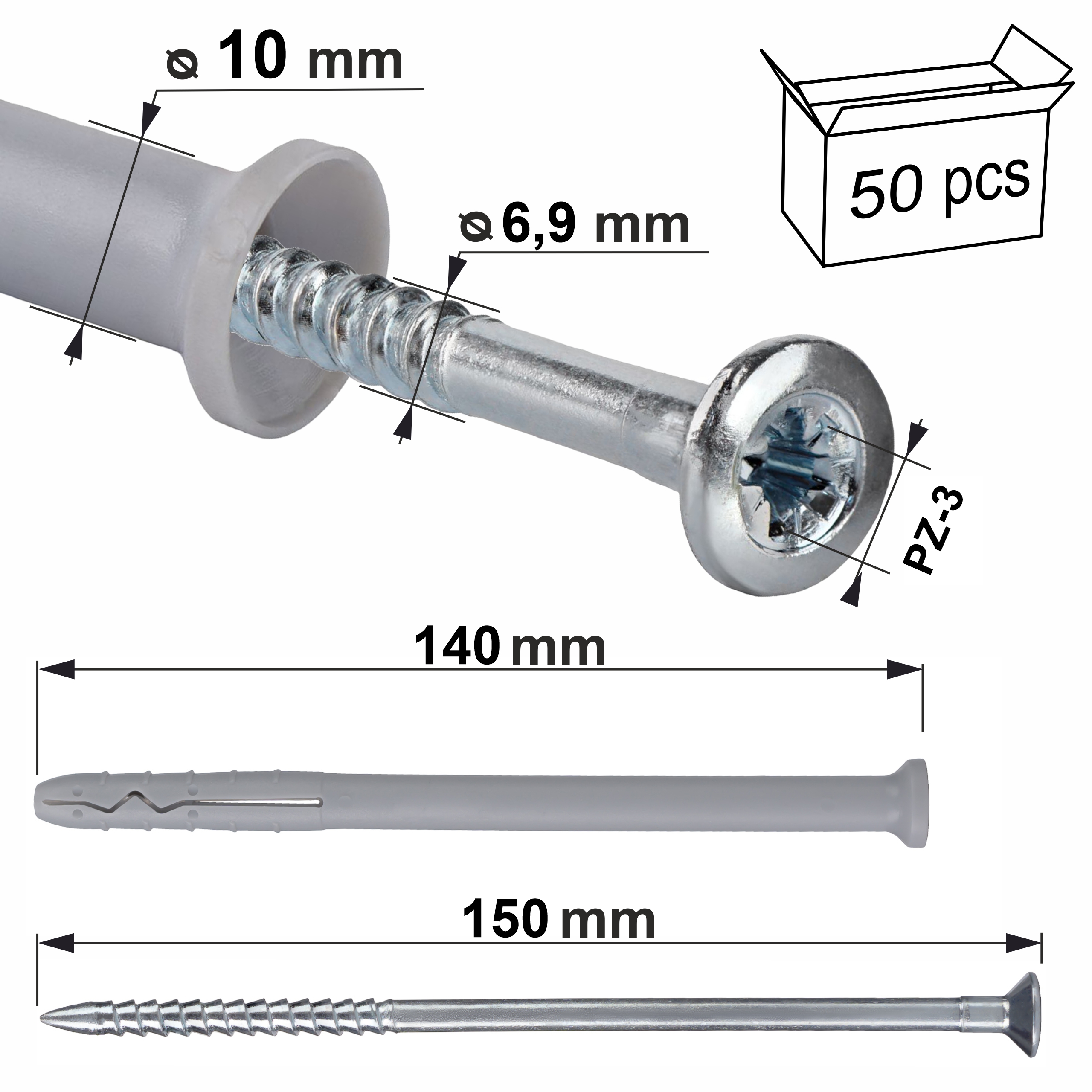

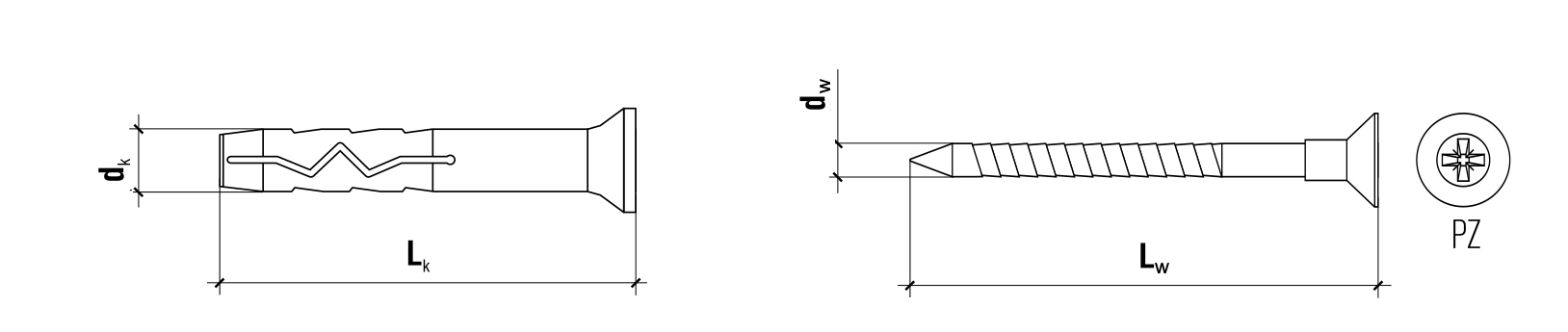

Produktspezifikation

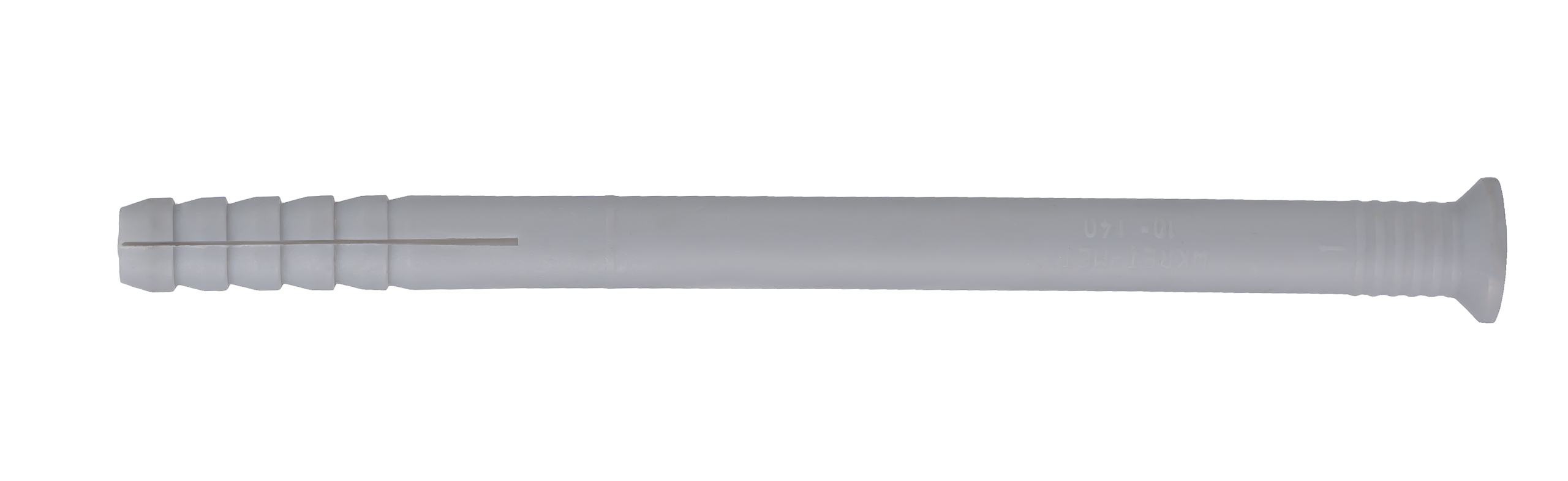

[ dk ] Dübeldurchmesser:

• Ø 10,0 mm [ Lk ] Dübellänge:
• 140 mm [ dw ] Schraubendurchmesser:
• Ø 6,9 mm [ Lw ] Schraube Länge:
• 150 mm [ tfix ] max. nutzbare Länge:
• 90 mm Buchse:
• PZ-3 Anzahl der Stück. Im Paket:
• 50 Material Dübel:
• Polypropylen Material Schraube:
• verzinkter Stahl Montageart
• : Durchsteckmontage   Untergrund:
• Beton, Vollziegel, Hohlziegel, Elemente auf Leichtzuschlag, Vollziegel Produktfotos

Zertifikate:

Europäisches Zertifikat

• ETA-19/0156 - eine Garantie für höchste Qualität, Nationale Technische Bewertung -
• ITB-KOT-2018/0528 Ausgabe 2 Die von uns angebotenen Stecker zeichnen sich durch

höchste Qualität aus und können sicher im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Auftragnehmer gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind. Vor der Installation ist der Untergrund, in dem das Befestigungsmittel montiert werden soll, zu bestimmen und die zu übertragenden Lasten mit den im Sicherheitsdatenblatt oder der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten zu vergleichen.

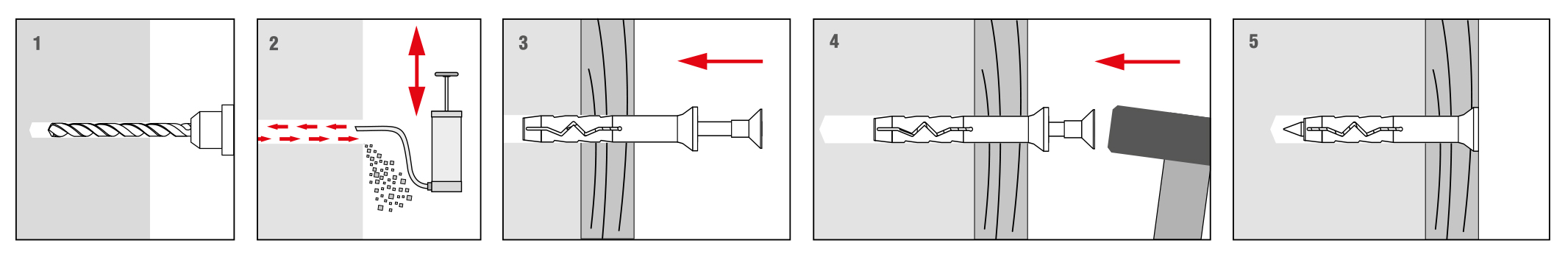

• Wählen Sie die passende Länge des Befestigungsmittels so, dass die Dehnungszone innerhalb des Wandbauteils liegt.
• Das Bohrverfahren ist zu überwachen (Löcher in perforiertem Mauerwerk und Porenbeton sind mit einer Drehbohrmaschine ohne Schlagbohrer zu bohren).
• Der Durchmesser der Bohrlöcher muss dem Durchmesser der verwendeten Befestigungsmittel entsprechen.
• Löcher in massiven Untergründen sollten ca. 10 mm tiefer sein als die Verankerungstiefe des Befestigungsmittels.
• Bohrungen in festen Materialien sollten durch Hin- und Herbewegen des Bohrers bei reduzierter Drehzahl von Bohrspänen befreit werden.
• Anschließend wird eine Kunststoffhülse in die Bohrung eingesetzt und die Schraube bis zum Anschlag eingeschraubt.
• KLIMAS-Schrauben – die erste Wahl für Profis

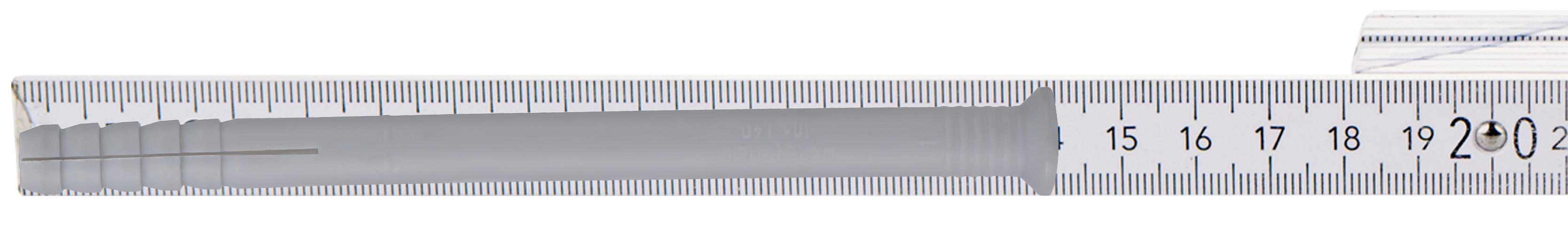

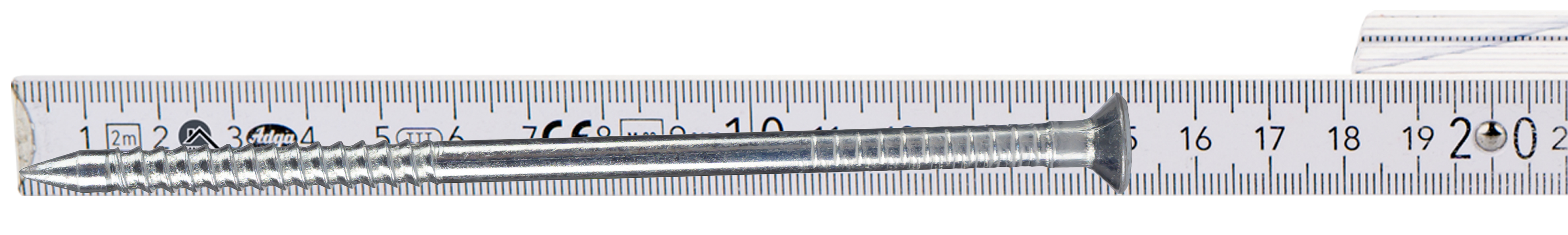

*Das Maßband ist nicht im Lieferumfang enthalten (es dient lediglich der besseren Darstellung der Schrauben).
