Allgemeine Beschreibung

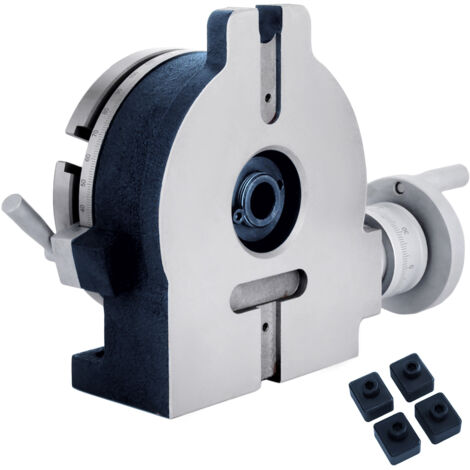

Dieser vertikale und horizontale Drehtisch mit einem Durchmesser von 150 mm ist ein unverzichtbares Zubehör für jede Fräsmaschine. Er ermöglicht eine präzise Arbeitspositionierung für verschiedene Metallbearbeitungsaufgaben, sei es beim Bohren oder Schneiden. Der Drehtisch sorgt für exakte Intervalle um eine feste Achse und ist ein wertvolles Werkzeug für präzise Ergebnisse.Technische daten
- Durchmesser Spanntisch: 150 mm (5,9")
- Höhe: 80 mm (3,15")
- Gewicht ohne Verpackung: 11,1 kg (24,47 lb)
- Grundmaße horizontal: 180 × 170 mm (7 × 6,7")
- Grundmaße vertikal: 205 × 80 mm (8 × 3,15")
- Horizontale Tragkraft: 40 kg (88,18 lb)
- Vertikale Tragkraft: 20 kg (44,09 lb)
- Anzahl der Nuten: 4
- Breite der Nuten: 11 mm (0,43")
- Kreisgenauigkeit: 0,04 mm
- Parallelität der Montagefläche: 0,04 mm
- Teilegenauigkeit: 45"
- Schneckengetriebeübersetzung: 90/1
Kompatibilität und Zubehör
- Mitgeliefert: 1 x vertikaler und horizontaler Dreharbeitstisch
- Zusätzlich enthalten: 4 Positionierungsblöcke für eine schnelle und präzise Ausrichtung auf die Mitte
Installation
Der Drehtisch kann für den vertikalen oder horizontalen Betrieb konfiguriert werden. Montieren Sie ihn flach für die vertikale Achsenrotation oder auf die Seite für die horizontale Achsenrotation. In dieser Konfiguration kann auch ein Reitstock verwendet werden, um Werkstücke zwischen den Spitzen zu halten.
Anwendung
Dieser Drehtisch ist ideal für präzises Bohren oder Schneiden in festen Abständen um eine Mittelachse. Er eignet sich hervorragend für Kreisschneiden, Bohren, Plansenken und andere ähnliche Vorgänge.
Weitere Informationen
Das Zifferblatt ist auf 360 Grad kalibriert und ermöglicht sekundengenaue Minutenskalenmarkierungen für präzise Einstellungen. Der Tisch besteht aus HT200-Guss, der für seine Haltbarkeit unter Druck und Vibration bekannt ist und eine lang anhaltende Leistung in anspruchsvollen Umgebungen gewährleistet.
