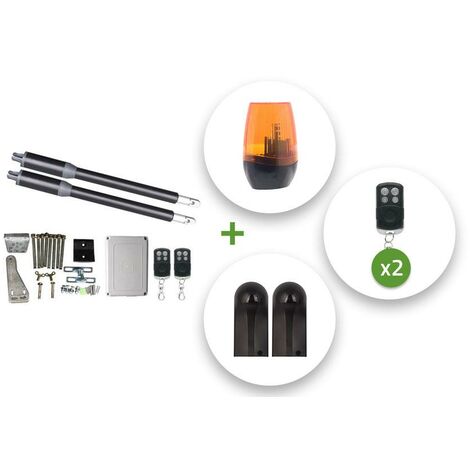

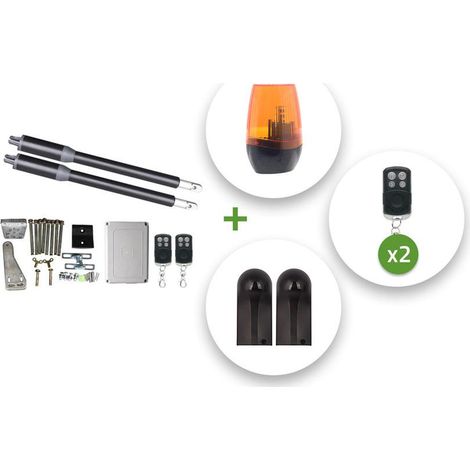

Motorpaket Ranger B150 für Drehtore

Dieses Paket enthält:
RANGER B150 Wagenhebermotor (24V)
Maximales Torgewicht: 300kg
1 Blinklicht, 2 Fotozellen
2 FernbedienungenAutomatismus mit Buchsen 24V
Torgewicht bis zu 300 kg
Für Tore aus Aluminium, Holz, PVC und Eisen
2 Fernbedienungen enthaltenKompatibles Netzteil : von 12V bis 265V
Leistung : 3W
LED-Glühbirne
Für alle Arten von motorisierten TorenSet mit 2 Universal-Infrarot-Fotozellen
Durchgangserkennung bis 12 Meter
Antireflexfilter 50000 Lux um 90° neigbar
Für alle Arten von motorisierten TorenEinfache Programmierung
Für alle Arten der Motorisierung
Batterien enthalten, Der Kolbenmotor Ranger B150 ist für alle Drehtore aus Eisen, Aluminium, PVC, Holz geeignet.
Sie können Ihr Tor bis zu 150 kg pro Flügel und 2,00 m Länge pro Flügel motorisieren.

Die Motorisierung enthalt :

- 2 Motoren mit einer elektrischen Spannung von 24V / 40W
- Ein Steuerkasten
- Eine zentrale Portalhaltestelle.
Dieser Anschlag ist zu verwenden, wenn Sie einen automatischen mechanischen Anschlag haben. Wenn Sie Ihr Drehtor motorisieren, müssen Sie in der Tat darauf achten, dass der Zentralanschlag Ihr Tor nicht festhält.
Es ist Ihre Drehtor-Motorisierung, die Ihren Eingang sichern wird.
- 2 Befestigungsbügel für die Säule, die verschiedene Konfigurationen des Öffnungswinkels ermöglichen.
- 2 Befestigungswinkel zur Befestigung des Antriebs an Ihrem Drehtor.
- 2 4-Tasten-Fernbedienungen mit inkludierten Batterien und Schutzklappe.
- Ein Satz Schrauben zur Befestigung Ihrer Motorisierung an den Pfosten, der Steuerbox und dem Schuh.

Zubehör nicht enthalten mit der B150-Motorisierung : :

- Das Blinklicht
- Die Fotozellen
- Schrauben zur Befestigung der Motorisierung am Tor.
Diese Schrauben und Bolzen müssen an jeden Tortyp angepasst werden und hängen von der Dicke Ihres Tores ab.
Für Casanoov Flügeltore empfehlen wir Ihnen, die Motorisierungsarme mit Blindnieten vom Typ Rivkle mit einer Länge von 8 bis 12 mm zu befestigen. Bei allen unseren Drehtoren und Schlupftüren ist die Befestigungsstütze auf die dafür vorgesehenen verstärkten Lamellen zu setzen.

Funktionstüchtigkeit der Motorisierung Ranger B150 :

- Nach innen und nach außen öffnend.
- Öffnungswinkel zwischen 90° und 110°.
- Der Öffnungswinkel ist durch Ihre Installationsbedingungen bedingt. (Alle Installationsanweisungen finden Sie in dem kostenlos herunterladbaren Handbuch auf der Produktseite).
- Manuelle Abschaltung der Motorisierung im Falle eines Stromausfalls.
- Länge des eingefahrenen Produkts 80 cm.
- Länge des offenen Produkts 106 cm.
- Die Arbeitslänge des Arms beträgt 300 mm.
- Armöffnungsgeschwindigkeit bis zu 1,6 cm / Sekunde oder ca. 22 Sekunden.
- Die interne Rotationsgeschwindigkeit beträgt 200 Umdrehungen pro Minute.
- Das Öffnungsverhalten kann durch die Verwendung des Soft Opening und Soft Closing Modus variiert werden.
- Die Öffnungs- und Schließgeschwindigkeit sowie die Antriebsleistung können in 20 verschiedenen Positionen eingestellt werden.
- Nach dem Öffnen kann das Tor automatisch nach dem von Ihnen gewählten Zeitintervall zwischen 0 und 99 Sekunden schließen.
- Sie können wählen, ob jeder zweite Torflügel geöffnet werden soll = Fußgängerbetrieb.
- Regenschutzklasse IP 55
- Das Gewicht der beiden Motoren beträgt ca. 13 kg.
- Betriebstemperatur : -45° à +50°
- Schubkraft 2090N und maximale Kraft 2190N
- Elektrische Anschlussleistung zwischen Ihrem Haus und dem Motor: 20VAC±10%/110VAC±10%.
- Auto-Stop-Funktion: Wenn Ihr Tor auf ein Hindernis stößt, wird das Öffnen oder Schließen des Tores automatisch unterbrochen.

Sie können externes Zubehör mit einer Betriebsspannung von 24 V anschließen, z. B.: Fotozelle, Blitzlampe, Notbatterie, Magnet- oder Elektroschloss, Taster.

Installationshinweise :

Achten Sie immer darauf, dass Ihre Installationsabstände in der Installationstabelle enthalten sind. Die Installationsabstände bestimmen den Öffnungswinkel Ihres Tores.
Unser technisches Team von Casanoov ist für Sie da.Die FLASH-Ampel stellt eine Verbindung zu Ihrem Dreh- oder Schiebetorantrieb her, um das Öffnen und Schließen Ihres automatischen Tors anzuzeigen.

Informationen und technische Daten :
- Glühbirne: LED
- Betriebsspannung 12-265 VAC/DC
- Belastbarkeit < 3 W
- Blinkfrequenz 1 HZ
- Betriebstemperatur -20°C ~ +60°C
- IP-Ebene IP54Elektrische Kompatibilität ist:
Wechselstrom/Gleichstrom 12–24 V
Die Betriebsleistung liegt zwischen 30mA und 50mA
Die maximale Ausgangsleistung. 1A bei 24V DC
Betriebsabstand zwischen Infrarot-Fotozellen:
- Mindestens 50 cm (0,5 Meter).
- 12 Meter maximal
- Die Mindestbefestigungshöhe vom Boden muss größer als 20 cm sein.
- Wandbefestigungsschrauben sind nicht im Lieferumfang des Produkts enthalten

Das XXL-Infrarotobjektiv und seine elektronische Karte können von 0 bis 90° eingestellt werden.
Die Passform gibt dir mehr Flexibilität in deinem Setup.
Bitte achten Sie jedoch auf eine perfekte horizontale Ausr
