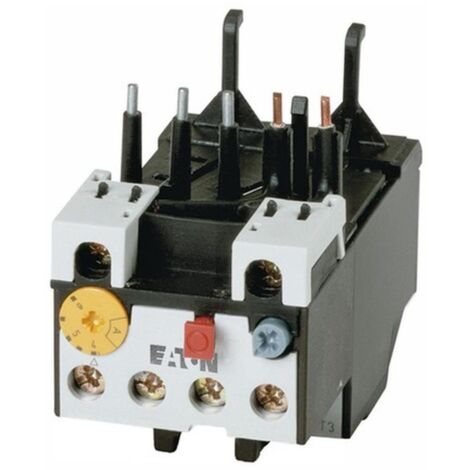

Eaton Motorschutzrelais ZB12 ZB12-12, 9-12A, 1S, 1Ö, IP20

Eaton Motorschutzrelais ZB12 ZB12-12, 9-12A, 1S, 1Ö, IP20

Das thermische Motorschutzrelais aus der Eaton Moeller Serie ZB12 dient der zuverlässigen Überwachung und Absicherung von Elektromotoren. Mit einem einstellbaren Strombereich von 9 bis 12 A eignet sich das Gerät für den direkten Anbau an Schütze der Baureihen DILM7 bis DILM15. Es bietet eine hohe Betriebssicherheit durch integrierte Phasenausfallempfindlichkeit und eine Auslöseklasse von CLASS 10 A.

Funktionsweise und Montage

Das Relais ist für die Direktmontage konzipiert und ermöglicht eine flexible Handhabung durch eine kombinierte Test-/Aus-Taste sowie eine umschaltbare Reset-Funktion zwischen Hand- und Automatikbetrieb. Die Freiauslösung sorgt für eine sichere Abschaltung im Fehlerfall. Dank der Schutzart IP20 ist das Gerät gegen Berührung geschützt, was die Sicherheit bei der Installation und im laufenden Betrieb erhöht. Die elektrische Anbindung erfolgt über robuste Schraubanschlüsse, die für Haupt- und Steuerstromleitungen ausgelegt sind.

Sicherheit und Normen

Die Konstruktion erfüllt die Anforderungen der IEC/EN 60947 sowie VDE 0660 und ist für den Einsatz in anspruchsvollen industriellen Umgebungen geeignet. Durch die integrierte Temperaturkompensation arbeitet das Relais auch bei schwankenden Umgebungstemperaturen präzise. Die sichere Trennung zwischen Hilfs- und Hauptkontakten entspricht den geltenden Normen für den Personenschutz und die Anlagensicherheit.

Das Motorschutzrelais bietet mit seinem einstellbaren Bereich von 9 bis 12 A eine präzise Absicherung für Motoren in verschiedenen Schaltkonfigurationen. Die Kombination aus 1 Schließer und 1 Öffner ermöglicht eine flexible Integration in Steuerstromkreise. Durch die kompakte Bauweise und die einfache Direktmontage an Schütze wie DILM7, DILM9 oder DILM12 wird eine platzsparende Installation in Schaltanlagen ermöglicht, während die robuste Ausführung eine lange Lebensdauer sicherstellt.

Technische Daten

• Einstellbarer Strombereich: 9 - 12 A
• Auslöseklasse: CLASS 10 A
• Montageart: Direktanbau
• Hilfskontakte: 1 Schließer, 1 Öffner
• Schutzart: IP20
• Max. Bemessungsbetriebsspannung: 690 V
• Verschmutzungsgrad: 3
• Produktbreite: 45 mm
• Produkthöhe: 67 mm
• Produktlänge/Tiefe: 88 mm

Produktspezifikation

• Auslöseklasse: CLASS 10
• EAN: 4015082784416
• Modellcode: ZB12-12
• Montageart: Direktanbau
• Nennspannung - max.: 600 VAC
• Produkt Länge/Tiefe: 88
• Produktbreite: 45
• Produktgewicht: 0,145
• Produkthöhe: 67
• Rahmengröße: ZB12
• Schließer: 1
• Schutzart: IP20 IP00
• UPC: 782116358755
• Verschmutzungsgrad: 3
• Wechsler: 0
• Öffner: 1
