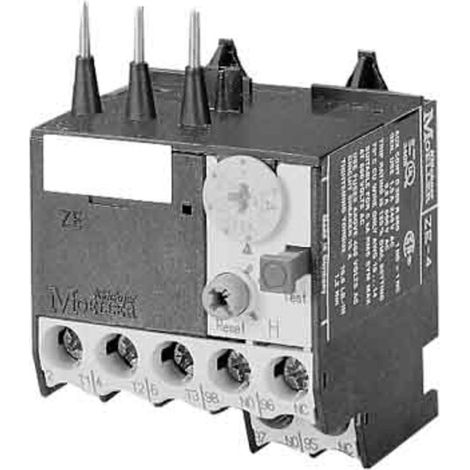

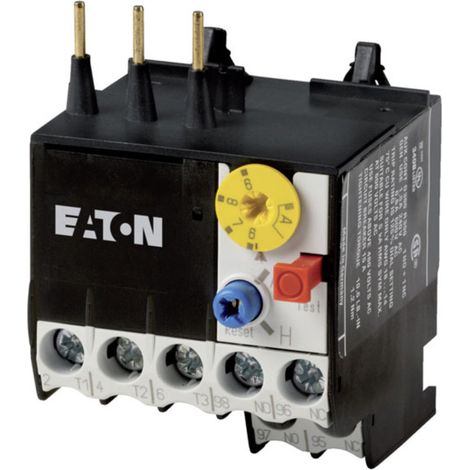

Eaton Motorschutzrelais ZE ZE-9, 6-9A, 1S/1Ö, Direktanbau

Eaton Motorschutzrelais ZE ZE-9, 6-9A, 1S/1Ö, Direktanbau

Das thermische Motorschutzrelais der Serie ZE von Eaton Moeller dient der zuverlässigen Überwachung und Absicherung von Elektromotoren. Es zeichnet sich durch eine hohe Betriebssicherheit aus, ist temperaturkompensiert und bietet eine integrierte Phasenausfallempfindlichkeit gemäß IEC/EN 60947.

Funktionsweise und Montage

Das Gerät ist für die direkte Montage an Kleinschütze konzipiert und ermöglicht eine platzsparende Installation. Zur flexiblen Anpassung an unterschiedliche Betriebsanforderungen verfügt das Relais über eine Test-/Aus-Taste sowie eine Reset-Taste, die wahlweise manuell oder automatisch betätigt werden kann. Die integrierte Freiauslösung sorgt für eine sichere Abschaltung im Fehlerfall. Dank der fingersicheren Bauweise ist ein hoher Berührungsschutz bei der Bedienung sichergestellt.

Einsatzgebiete und Sicherheit

Das Motorschutzrelais ist für den Schutz von EEx e-Motoren geeignet und erfüllt die Anforderungen der Auslöseklasse CLASS 10 A. Die robuste Konstruktion ist für einen Verschmutzungsgrad 3 ausgelegt und bietet eine sichere Trennung zwischen den Haupt- und Hilfsstrombahnen. Mit einem einstellbaren Strombereich von 6 bis 9 A deckt das Modell einen spezifischen Leistungsbereich ab und unterstützt eine effiziente Anlagenüberwachung in industriellen Anwendungen.

Technische Daten

• Einstellbarer Strombereich: 6 - 9 A
• Auslöseklasse: CLASS 10 A
• Hilfskontakte: 1 Schließer, 1 Öffner
• Montageart: Direktanbau
• Max. Bemessungsbetriebsspannung: 600 VAC
• Schutzart: IP20
• Produktbreite: 45 mm
• Produkthöhe: 65 mm
• Produktlänge/Tiefe: 52 mm
• Produktgewicht: 0,08 kg

Das Motorschutzrelais bietet durch seine präzise thermische Überstromauslösung einen effektiven Schutz vor Überlastungen. Die Kombination aus kompakter Bauweise, einfacher Handhabung durch die Reset-Funktion und der Eignung für anspruchsvolle Motortypen macht es zu einer bewährten Komponente für den professionellen Schaltanlagenbau.

Produktspezifikation

• Auslöseklasse: CLASS 10
• EAN: 4015080147084
• Modellcode: ZE-9
• Montageart: Direktanbau
• Nennspannung - max.: 600 VAC
• Produkt Länge/Tiefe: 52
• Produktbreite: 45
• Produktgewicht: 0,08
• Produkthöhe: 65
• Schließer: 1
• Schutzart: IP20 IP00
• Verschmutzungsgrad: 3
• Wechsler: 0
• Öffner: 1
