Allgemeine Beschreibung

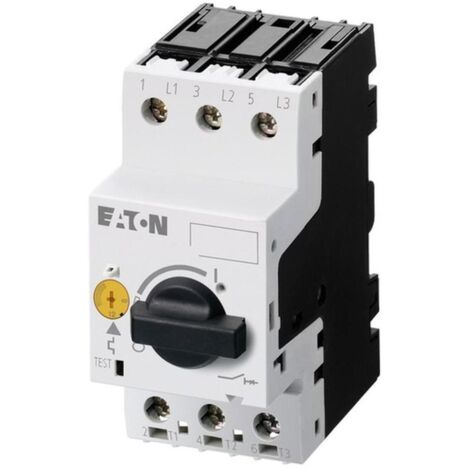

Der Motorschutzschalter EATON PKZM025 ist ein 3-poliges Gerät der Baugröße PKZM0, das gemäß IEC/EN60947 entwickelt wurde. Er verfügt über einstellbare Überlast- und unverzögerte Kurzschlußauslöser, ist phasenausfallempfindlich und kann sowohl durch Schraub- als auch Schnappmontage installiert werden. Der Schalter hat eine Bemessungsbetriebsspannung von 690 V und eine Schutzart von IP20. Er ist ideal für den elektrischen Schutz von Motoren bis zu 12,5 kW bei 400 V geeignet und bietet zuverlässigen Schutz gegen Überlastungen und Kurzschlüsse.Technische daten
- Überlastauslöser Stromeinstellung: 20..25 A
- Einstellbereich des unverzögerten Kurzschlussauslösers: 388 A
- Mit thermischem Schutz: nein
- Phasenausfallempfindlich: ja
- Auslösetechnik: thermomagnetisch
- Bemessungsbetriebsspannung: 690 V
- Bemessungsdauerstrom Iu: 25 A
- Bemessungsbetriebsleistung bei AC-3, 230 V: 5,5 kW
- Bemessungsbetriebsleistung bei AC-3, 400 V: 12,5 kW
- Anschlussart Hauptstromkreis: Schraubanschluss
- Polzahl: 3
- Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50 kA
- Höhe: 93 mm
- Breite: 45 mm
- Tiefe: 76 mm
- Gewicht: 0,320 kg
Kompatibilität und Zubehör
- Hilfsschalter
- Spannungsauslöser
- Schaltantrieb
- Clipsplatte
Installation
Der Motorschutzschalter kann sowohl durch Schraub- als auch Schnappmontage installiert werden. Die Anschlussart für den Hauptstromkreis erfolgt über Schraubanschlüsse.Anwendung
Der Motorschutzschalter EATON PKZM025 ist ideal für den Schutz von elektrischen Motoren und bietet zuverlässigen Schutz gegen Überlastungen und Kurzschlüsse. Er ist einfach zu bedienen dank seines Drehschalters.Weitere Informationen
- Hersteller Artikelnummer: 046989
- EAN: 4015080469896
- Schutzart (IP): IP20
