Allgemeine Beschreibung
Das Befestigungsset mit 8mm Vierkant ist eine praktische Lösung für die Montage von Schutzbeschlägen, bei denen der Vierkant sowie die Befestigungsschrauben perfekt zur gewählten Türstärke passen. So können Sie sich lästiges Kürzen von Schrauben und dem Vierkant sparen. Das Set ist für Schutzbeschläge geeignet, bei denen sowohl außen als auch innen ein Drücker vorhanden ist, ein 8mm Vierkant verwendet wird und M6 Durchzugsschrauben benötigt werden.Technische daten
- Material: Stahl Vollmaterial, Oberfläche: verzinkt
- Vierkant: 8mm Vierkantvollstift (Spaltstift)
- Innensechskantschrauben M6 nach DIN 7991, 10.9 gehärtet
- Verfügbare Türstärken und zugehörige Maße:
- 37-43mm - (Vierkantlänge: 105mm) - (Schraubenlänge: 50mm)
- 44-48mm - (Vierkantlänge: 115mm) - (Schraubenlänge: 55mm)
- 49-53mm - (Vierkantlänge: 115mm) - (Schraubenlänge: 60mm)
- 54-58mm - (Vierkantlänge: 125mm) - (Schraubenlänge: 65mm)
- 59-63mm - (Vierkantlänge: 125mm) - (Schraubenlänge: 70mm)
- 64-68mm - (Vierkantlänge: 135mm) - (Schraubenlänge: 75mm)
- 69-73mm - (Vierkantlänge: 135mm) - (Schraubenlänge: 80mm)
- 74-79mm - (Vierkantlänge: 145mm) - (Schraubenlänge: 85mm)
- 80-83mm - (Vierkantlänge: 145mm) - (Schraubenlänge: 90mm)
- 84-88mm - (Vierkantlänge: 155mm) - (Schraubenlänge: 95mm)
- 89-93mm - (Vierkantlänge: 155mm) - (Schraubenlänge: 100mm)
- 94-98mm - (Vierkantlänge: 165mm) - (Schraubenlänge: 105mm)
- 99-103mm - (Vierkantlänge: 165mm) - (Schraubenlänge: 110mm)
- 104-108mm - (Vierkantlänge: 175mm) - (Schraubenlänge: 115mm)
- 109-113mm - (Vierkantlänge: 175mm) - (Schraubenlänge: 120mm)
Installation
- Einfache und schnelle Montage
Anwendung
- Geeignet für LS-Schutzbeschläge mit 8mm Vierkant und Drücker / Drücker
Weitere Informationen
- Artikelserie: 8-VK-SG

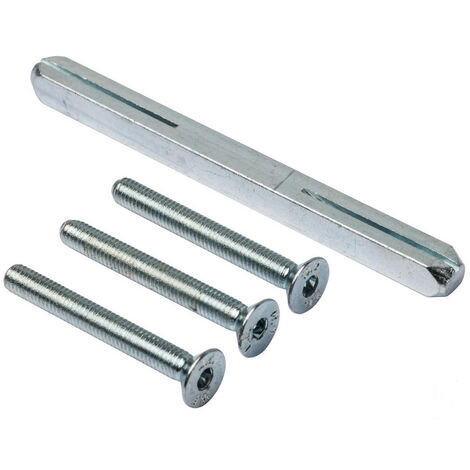

- Lieferumfang: 1x Vierkant, 3x M6 Durchzugsschrauben
