Multifunktions-Gleichstromverbrauchsmesser Gleichspannung Strom Leistung Energieverbrauchsmesser Kommunikationsmodul Amperemeter Voltmetermodul (7)

Funktionen:

1. Es dient hauptsächlich zur Messung von Gleichspannung, Strom, Wirkleistung, Frequenz und Leistungsaufnahme.
2. Der Strommessbereich beträgt je nach Spezifikation des externen Shunts 50 A, 100 A, 200 A und 300 A.
3. Es stehen 10 verschiedene Kits zur Auswahl, die Ihre unterschiedlichen Anforderungen erfüllen.
4. Die physikalische Schicht verwendet die UART-zu-RS485-Kommunikationsschnittstelle mit einer Baudrate von 9600, 8 Datenbits, 2 Stoppbits und ohne Parität.
5. Die Anwendungsschicht nutzt das Modbus-RTU-Protokoll zur Kommunikation und unterstützt ausschließlich Funktionscodes wie 0x03, 0x04, 0x06, 0x41, 0x42 usw.

Spezifikationen:

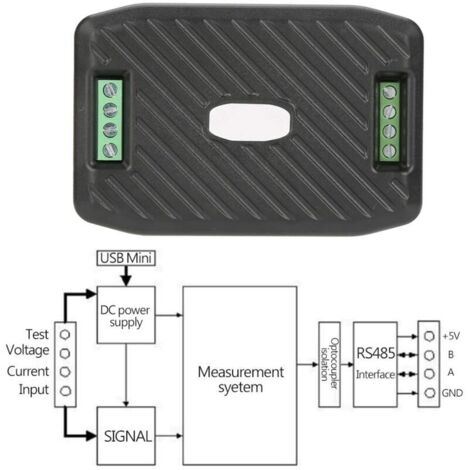

Dieses Modul dient primär zur Messung von Gleichspannung, Strom, Wirkleistung, Frequenz und Leistungsaufnahme. Es verfügt über keine Displayfunktion; die Daten werden über die RS485-Schnittstelle ausgelesen.
Merkmale:
Es dient primär zur Messung von Gleichspannung, Strom, Wirkleistung, Frequenz und Leistungsaufnahme.
Der Strommessbereich beträgt je nach Spezifikation des externen Shunts 50 A, 100 A, 200 A und 300 A.
Es stehen 10 verschiedene Kits zur Auswahl, die Ihre unterschiedlichen Anforderungen erfüllen. Die physikalische Schicht nutzt die UART-zu-RS485-Schnittstelle mit einer Baudrate von 9600, 8 Datenbits, 2 Stoppbits und ohne Parität. Die Anwendungsschicht verwendet das Modbus-RTU-Protokoll und unterstützt ausschließlich Funktionscodes wie 0x03, 0x04, 0x06, 0x41, 0x42 usw. Der Spannungsschwellenwert ist einstellbar und in einen Hoch- und einen Niederspannungsschwellenwert unterteilt. Wird der Schwellenwert durch die gemessene Spannung überschritten, kann ein Alarm ausgelöst werden. Spezifikation: Marke: PEACEFAIR Modell: PZEM-017 Spannung: Messbereich: 0,05–300 V (bei Hochspannung) Auflösung: 0,01 V Messgenauigkeit: 1 % Strom: Messbereich: 0,02–300 A (kompatibel mit Shunts für 50 A, 100 A, 200 A und 300 A) Auflösung: 0,01 A Messgenauigkeit: 1 % Leistung: Messbereich: 0,2–90 kW Auflösung: 0,1 W Messgenauigkeit: 1 % Energieverbrauch: Messbereich: 0–9999 kWh Auflösung: 1 Wh Messgenauigkeit: 1 % Energierückstellung: Per Software zurücksetzen Überspannungsalarm: Standard-Hochspannungsschwelle: 300 V Standard-Niederspannungsschwelle: 7 V
Kommunikationsschnittstelle: RS485-Schnittstelle
Betriebstemperatur: -20 ~ 60℃
Produktgröße: Ca. 9*6*2,3 cm / 3,5*2,4*0,9 Zoll
Gewicht: Ca. 77 g ~ 287 g / 2,7 oz ~ 10,1 oz
Registeradresse Beschreibung Auflösung
0x0000 Spannungswert 1 LSB entspricht 0,01 V
0x0001 Stromwert 1 LSB entspricht 0,01 A
0x0002 Niedriger Leistungswert 16 Bit 1 LSB entspricht 0,1 W
0x0003 Hoher Leistungswert 16 Bit
0x0004 Niedriger Energiewert 16 Bit 1 LSB entspricht 1 Wh
0x0005 Hoher Energiewert 16 Bit
0x0006 Hochspannungsalarmzustand 0xFFFF ist ein Alarm, 0x0000 ist kein Alarm
0x0007 Niedrigspannungsalarmzustand 0xFFFF ist ein Alarm, 0x0000 ist kein Alarm
Registeradresse Beschreibung Auflösung
0x0000 Hochspannungsalarmschwelle (5–350 V), Standardwert: 300 V. 1 LSB entspricht 0,01 V.
0x0001 Niederspannungsalarmschwelle (1–350 V), Standardwert: 7 V. 1 LSB entspricht 0,01 V.
0x0002 Modbus-RTU-Adressbereich: 0x0001–0x00F7.
0x0003 Strombereich: 0x0000: 100 A, 0x0001: 50 A, 0x0002: 200 A, 0x0003: 300 A. Optionales Kit: #1 1 x DC-Leistungsmesser #2 1 x DC-Leistungsmesser, 1 x RS485-zu-USB-Kabel #3 1 x DC-Leistungsmesser, 1 x 50-A-Shunt #4 1 x DC-Leistungsmesser, 1 x 100-A-Shunt #5 1 x DC-Leistungsmesser, 1 x 200-A-Shunt #6 1 x DC-Leistungsmesser, 1 x 300-A-Shunt #7 1 x DC-Leistungsmesser, 1 x RS485-zu-USB-Kabel, 1 x 50-A-Shunt #8 1 x DC-Leistungsmesser, 1 x RS485-zu-USB-Kabel, 1 x 100-A-Shunt #9 1 x DC-Leistungsmesser, 1 x RS485-zu-USB-Kabel, 1 x 200-A-Shunt #10 1 x DC-Leistungsmesser, 1 x RS485-zu-USB-Kabel 300-A-Shunt
Hinweis:
Die RS485-Schnittstelle ist ein passiver Ausgang und benötigt eine externe 5-V-Stromversorgung mit einer Stromstärke von >100 mA.
Bei einer Eingangsspannung unter 7 V muss eine separate 5-V-Betriebsspannung über den USB-Anschluss bereitgestellt werden.
Verwenden Sie den USB-Anschluss Ihres PCs NICHT als separate Stromquelle, da dies Ihren PC beschädigen kann.
