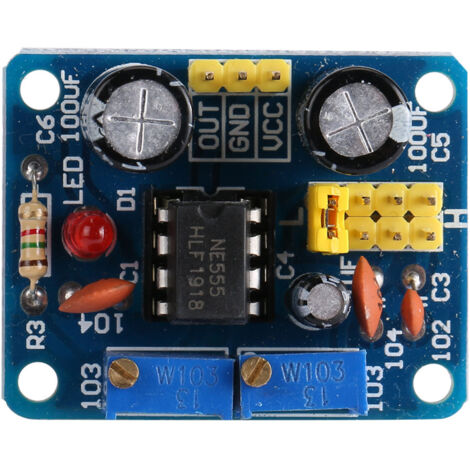

NE555 Modul: Impulsgenerator mit einstellbarer Frequenz und Tastverhältnisregelung

Willkommen in unserem Shop!

Entdecken Sie unseren Frequenzimpulsgenerator – ein kompaktes und vielseitiges Werkzeug für all Ihre Signalgenerierungsanforderungen. Basierend auf dem renommierten integrierten Schaltkreis NE555 bietet dieses Modul eine stabile und zuverlässige Leistung.

**Hauptmerkmale:**

* **Integrierte LED-Anzeige**: Eine LED informiert Sie deutlich über den Ausgabestatus. Es schaltet sich bei niedriger Frequenz aus und blinkt bei hoher Frequenz, wodurch eine sofortige und praktische visuelle Rückmeldung gegeben wird.

* **Präzise einstellbare Ausgangsfrequenz**: Erzeugt ein Rechtecksignal mit einstellbaren Impulsen.

Der Ausgangsfrequenzbereich kann über einen Jumper (Kurzschlusskondensator) aus vier Bereichen für eine feine und stufenlose Einstellung ausgewählt werden: Niedrige Frequenz (1 Hz ~ 50 Hz), Mittlere Frequenz (50 Hz ~ 1 kHz), Mittlere und Hohe Frequenz (1 kHz ~ 10 kHz) und Hohe Frequenz (10 kHz ~ 200 kHz).

* **Robustes Design**: Sein kompaktes und praktisches Design gewährleistet einen stabilen Betrieb unter verschiedenen Bedingungen.

* **Breite Kompatibilität**: Dieser Generator ist ideal für vielfältige Anwendungen und eignet sich für eine breite Palette elektronischer Geräte, von Prototypen bis hin zu Tests.

**Detaillierte technische Spezifikationen:**

* **Artikeltyp:** Frequenzimpulsgenerator

* **Abmessungen:** 2,9 cm x 3,6 cm / 1,14 Zoll x 1,42 Zoll

* **Abstand der Befestigungslöcher:** 22,5 mm x 30,5 mm / 0,89 Zoll x 1,2 Zoll

* **Hauptchip:** NE555

* **Eingangsspannung:** 5 V ~ 15 V DC.

* Ungefährer Ausgangsstrom: ~15 mA bei 5 V; ~35 mA bei 12 V.

* **Eingangsstrom:** ≥ 100 mA

* **Ausgangsamplitude:** Variabel von 4,2 V V-PP bis 11,4 V V-PP (abhängig von der Eingangsspannung).

* **Ausgangsstrom:** ≥15 mA (5 V Versorgungsspannung, V-PP > 50 %), ≥35 mA (12 V Versorgungsspannung, V-PP > 50 %)

* **Frequenzberechnung:** Die Periodendauer T ergibt sich aus der Formel T = 0,7 (RA + 2RB) C, wobei RA und RB von 0 bis 10 kΩ einstellbar sind. Die Kapazität C variiert je nach gewähltem Bereich: 0,001 µF (Niederfrequenz), 0,1 µF (Mittelfrequenz), 1 µF (Mittel- und Hochfrequenz), 100 µF (Hochfrequenz). Dadurch lässt sich die Signalfrequenz präzise berechnen. **Lieferumfang:** * 1 x Signalgenerator
