Neigungsverstellbare Halterung für PV-Module, 5 cm breit

Für 50 mm dicke Geländer – 1 Stück.

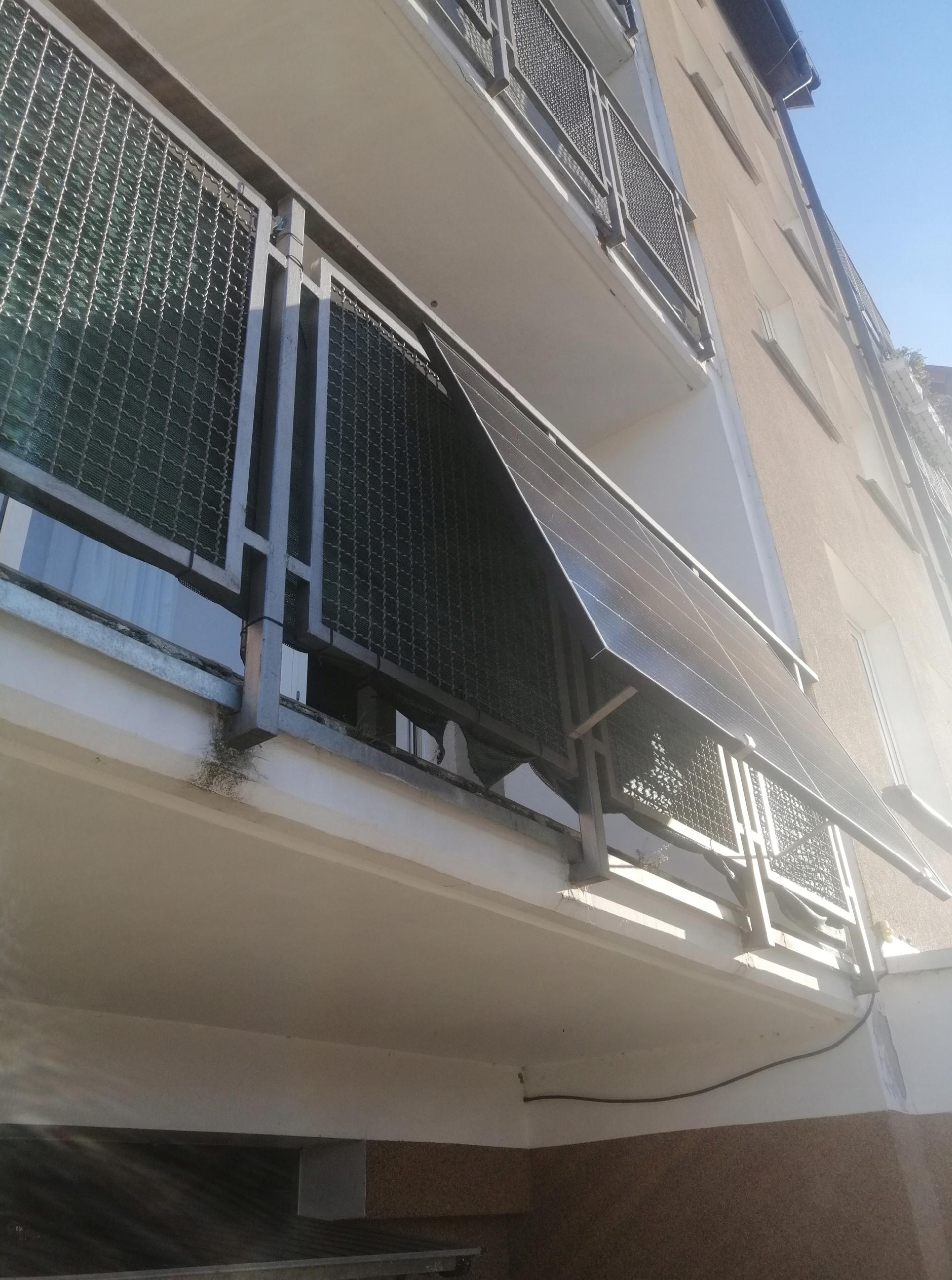

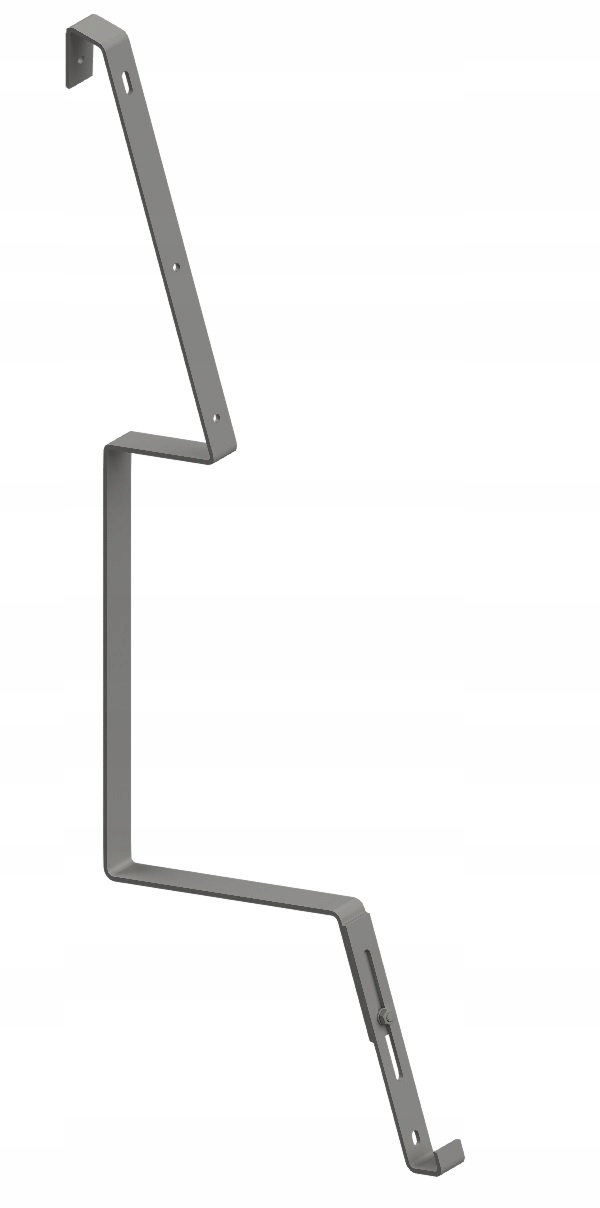

Verstellbare S-förmige Halterung (Haken), passend für die meisten Module. Entwickelt zur Befestigung von Photovoltaikmodulen an Geländern, z. B. Balkongeländern, mit zusätzlichen Bohrungen für einen Mikro-Wechselrichter.

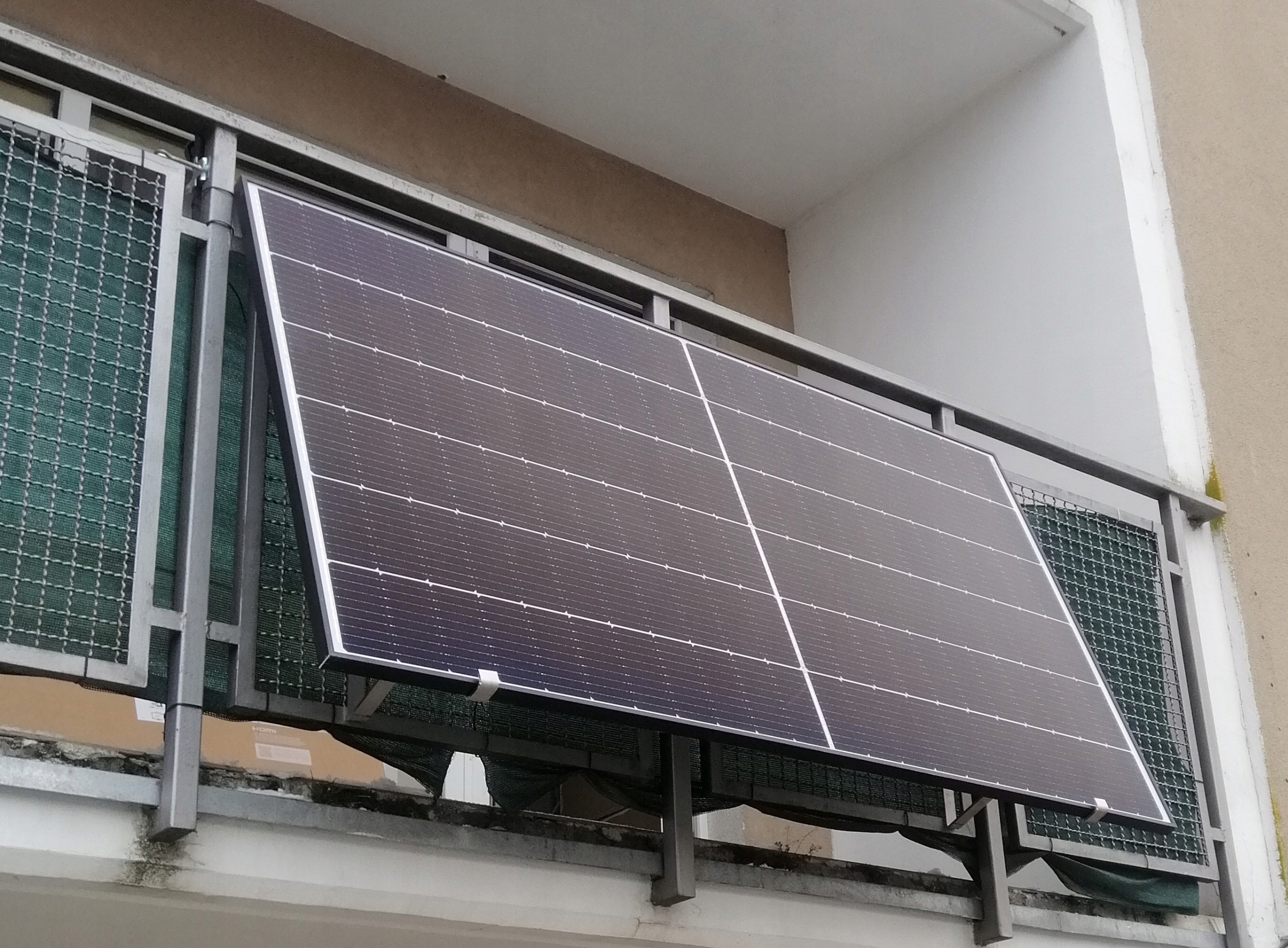

Die Halterung dient zur Montage von Photovoltaikmodulen an Geländern oder anderen Balustraden. Dank der verstellbaren Länge können nahezu alle Modultypen von 360 W bis 570 W und Breiten bis zu 1150 mm angebracht werden. Sie verfügt über zwei zusätzliche Bohrungen zur Montage eines Mikro-Wechselrichters und passt auf quadratische und runde Geländer mit einem maximalen Durchmesser bzw. einer maximalen Breite von 50 mm. Wir fertigen Halterungen für breitere Handläufe und in allen Abmessungen.

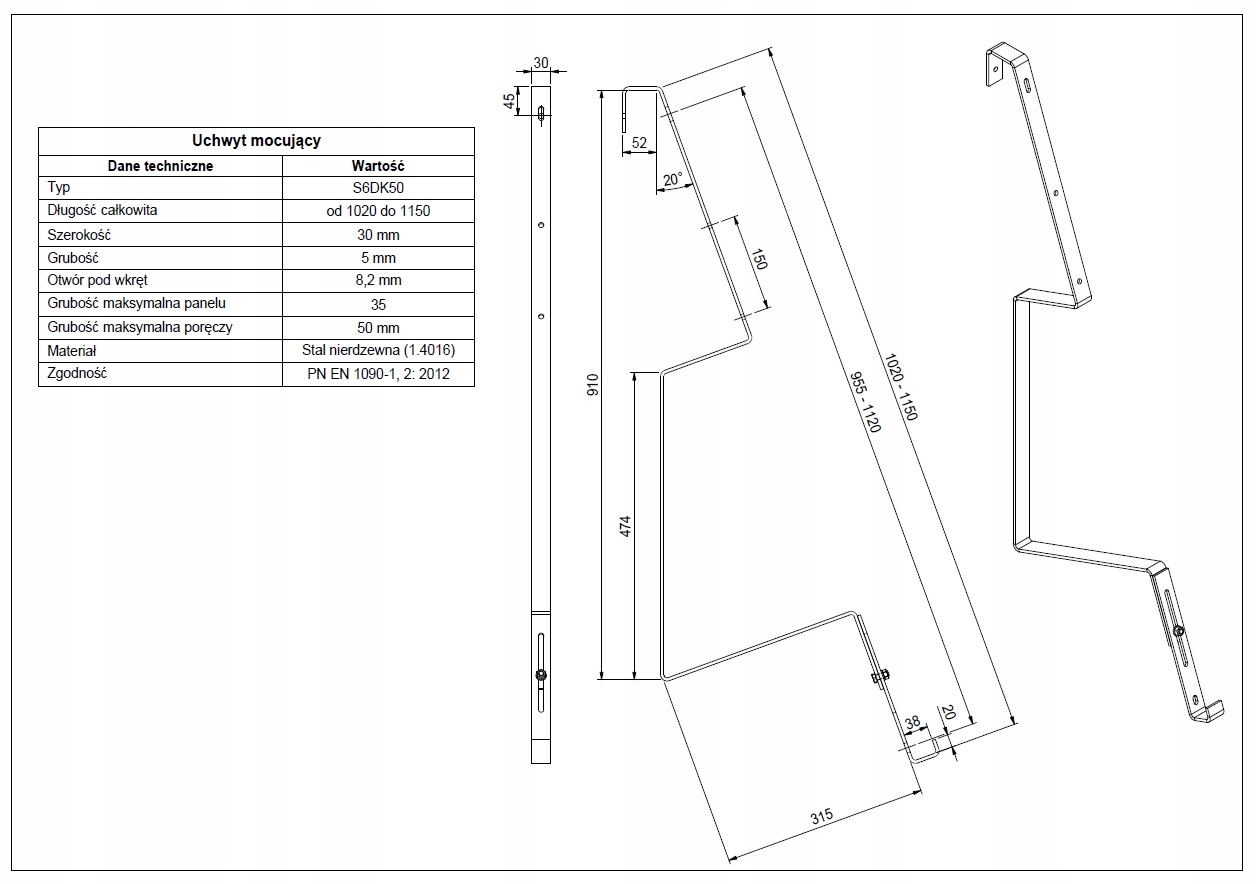

Parameter:

• Typ: S6DK50
• Länge: 1020–1150 mm
• Breite: 30 mm
• Dicke: 5 mm
• Schraubenloch: 8,2 mm
• Maximale Plattenstärke: 35 mm
• Maximale Handlaufstärke: 50 mm
• Material: Edelstahl (1.4016)
• Konformität: PN-EN 1090-1.2:2012

Das Set beinhaltet:

• Halterung aus Edelstahl
• M8x20 Schraube + M8 Sicherungsmutter + Unterlegscheibe, Flachschraube M8 aus Edelstahl – 5 Es kann sowohl drinnen als auch draußen verwendet werden.

Beschreibung

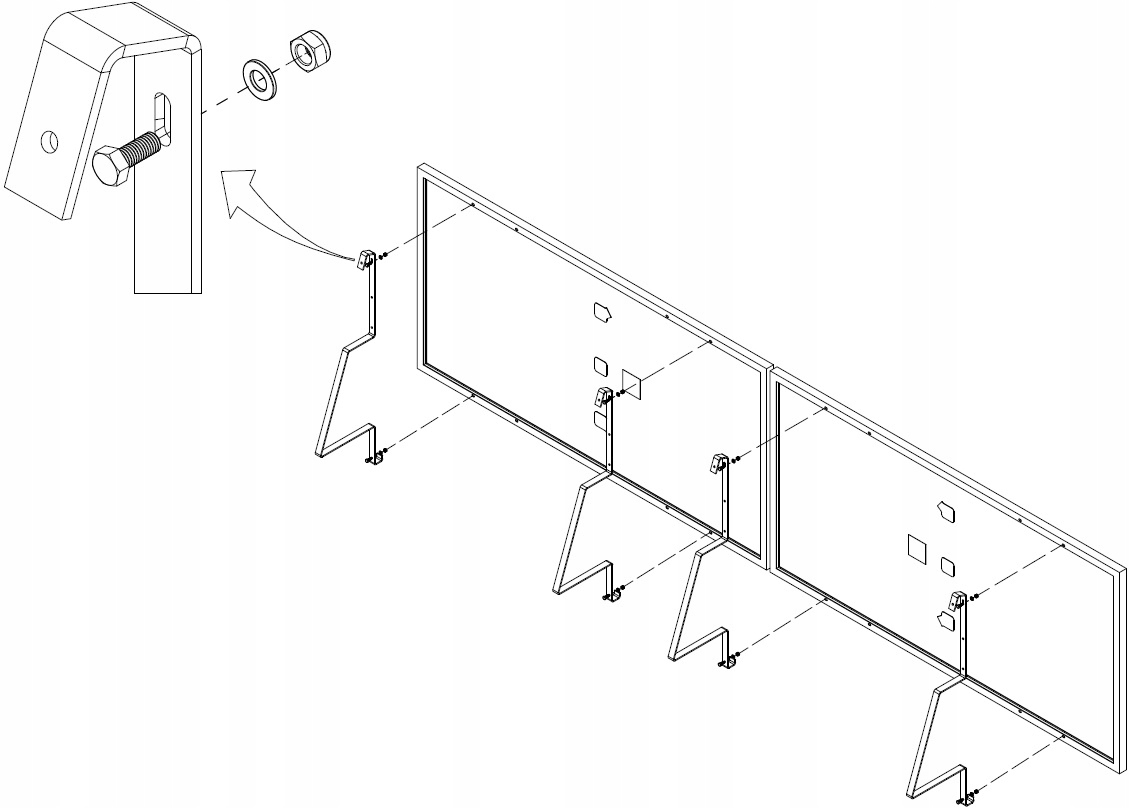

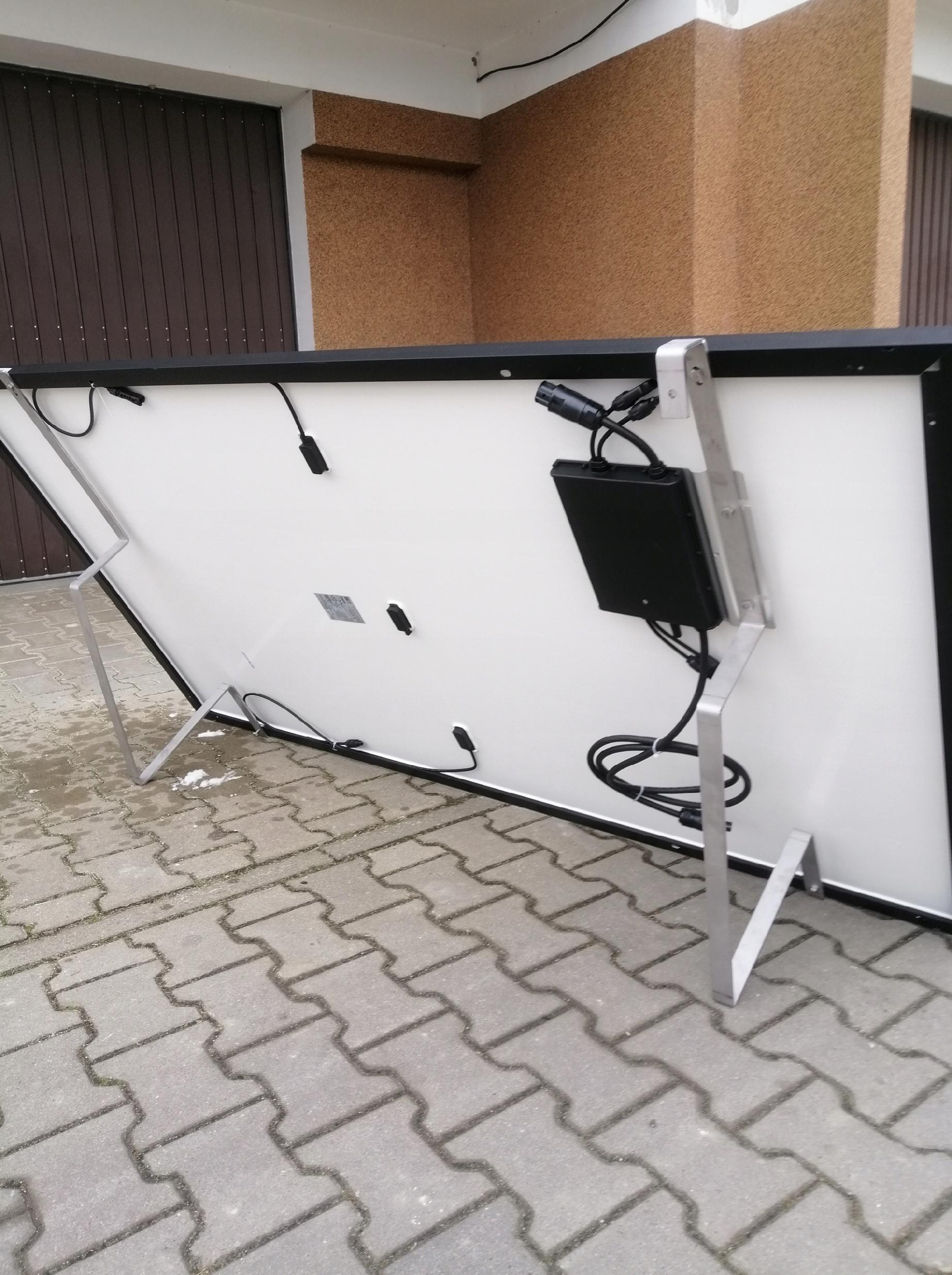

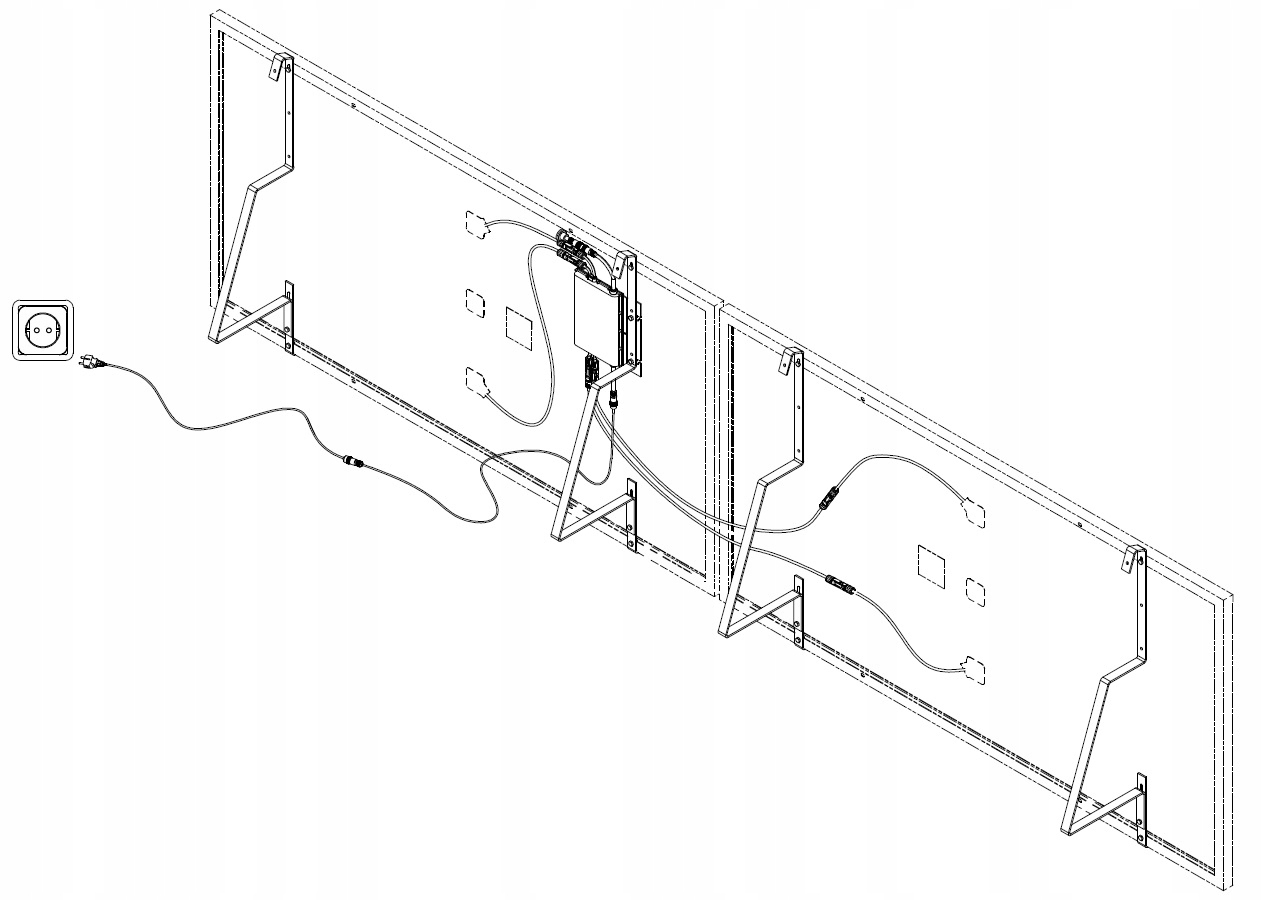

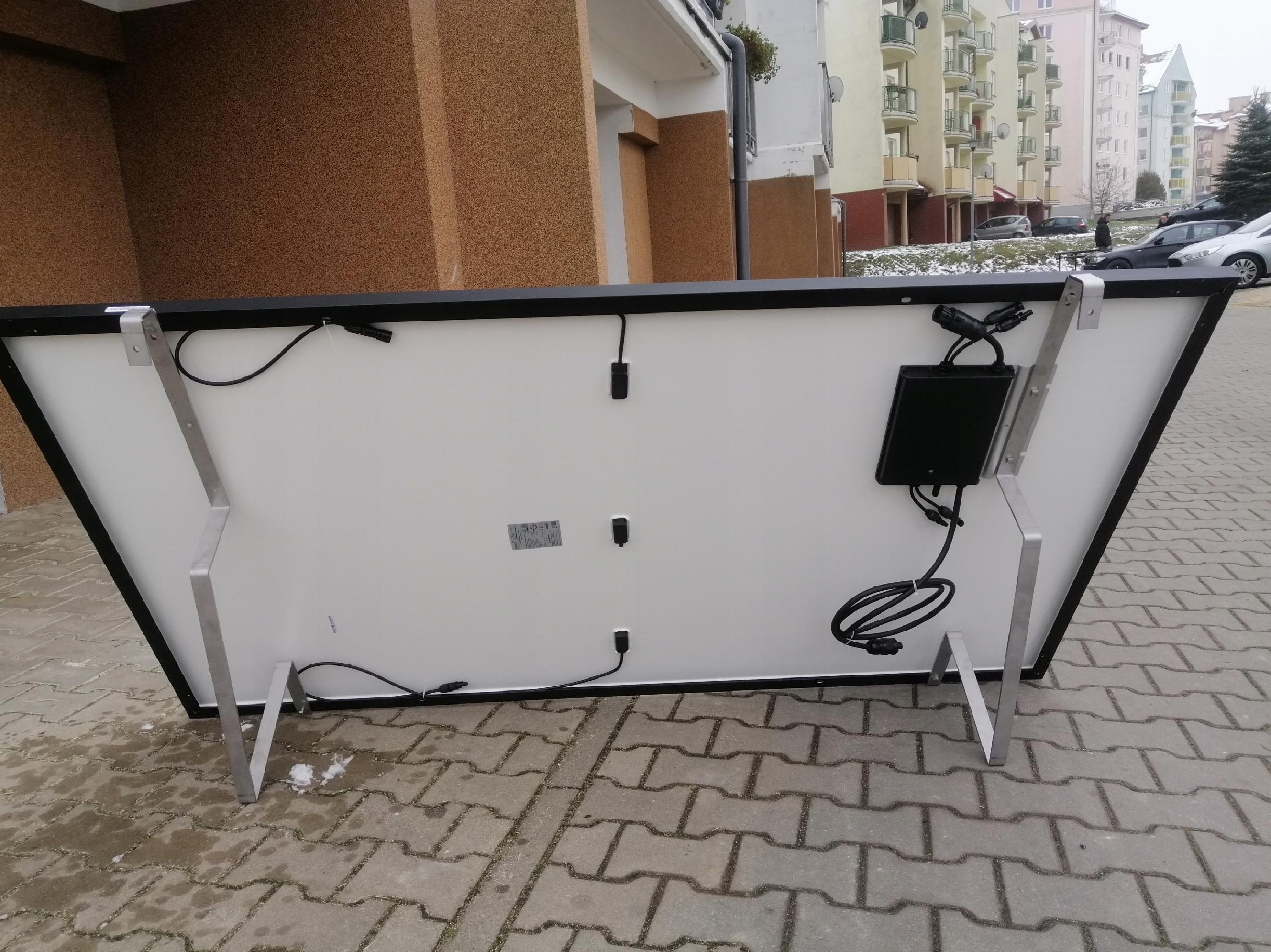

Sie bestehen aus 5 mm dickem, witterungsbeständigem Edelstahl. Die Halterungen verfügen über spezielle Bohrungen, durch die das Panel verschraubt wird. Jede Halterung hat zwei zusätzliche Bohrungen zur Montage des Mikro-Wechselrichters. Darüber hinaus fixieren die Halterungen das Modul von unten und gewährleisten so eine absolut sichere Befestigung. Ein weiterer Vorteil ist der Schutz vor unbeabsichtigtem Entfernen der Anlage von der Barriere. Zuerst wird das Panel auf die Oberseite der Halterung geschraubt, dann wird die Länge der Halterung an die Breite des Panels angepasst und mit der Unterseite verbunden. Zum Schluss die Griffeinstellungen festziehen.
