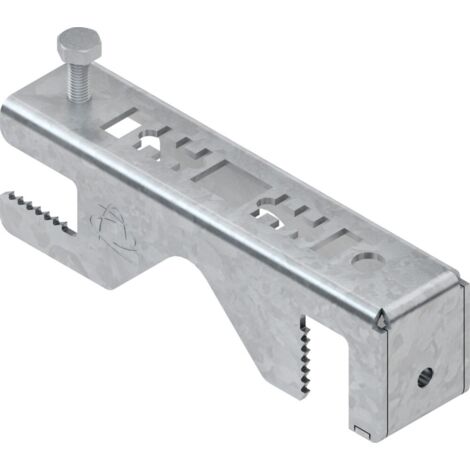

Niedax GR-Profilklemme Stahl, bandverzinkt GRKHV 173 S

Eigenschaften • Gitterrinnen-Befestigungsklemme, horizontal/vertikal, zur Befestigung von Gitterrinnen an horizontalen und vertikalen Stahlträgerflanschen\n• eine wechselseitige Anordnung der Hakenschrauben gewährleistet eine sichere Befestigung der Gitterrinne an der Gitterrinnen-Befestigungsklemme\n• eine rechtwinklige Aussparung in den Schenkeln ermöglicht eine Anbringung an runden Stützenprofilen oder eine Montage von Kabelschutzrohren=Ø30 mm\n• bei horizontaler Montage kann eine zusätzliche Abhängung mittels Gewindestab M 10/\n• an der Befestigungsklemmenspitze durch eine LochungØ11 mm erfolgen\n• stirnseitig kann überdies eine Schraubabstandsschelle SASS 30 befestigt werden\n• durch Auslässe in der horizontalen Auflagefläche besteht die Möglichkeit zur Montage von bis zu 4 Bügelschellen B(K) 12 - 90 (je nach Größe) in Registerverlegung, einschließlich anteilmäßigen Befestigungszubehör\n• Verwendung für Gitterrinnen: Gr\n• GRS\n• GRL\n• GRCI\n• MTC.100 -\n• MTCG\n• Abmessungen (ca. Maße) Gesamtlänge L: 173 mm Auflagelänge L1: 148 mm Stahlträgerflanschstärke:=20 mm\n• Tragfähigkeit F1 horizontal bei L 1/2: 0,6 kN\n• Tragfähigkeit F2 vertikal bei L 1/2: 0,9 kN\n• Schraubenanzugsmoment: 8 Nm\n• Werkstoff: Stahl, bandverzinkt nach DIN EN 10346
Technische Daten:

• Befestigungsart: schrauben
• Anschlussart/-bauteil: Gewinde
• Gewindemaß (metrisch): 8
• Geeignet für Flanschstärke: 0..20 mm
• Rohr-/Kabeldurchmesser: 0..30 mm
• Scharnierend: Nein
• Scharnier justierbar: Nein
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Oberflächenschutz: bandverzinkt

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
