Niedax Wandausleger KTASS 300

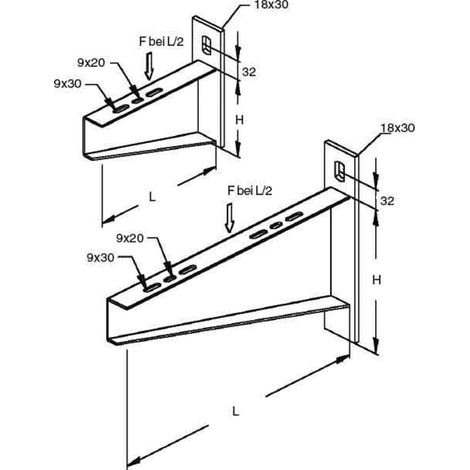

Eigenschaften • Wandausleger, sehr schwere Ausführung, zur Wandmontage, erforderliches Befestigungszubehör für Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen\n• Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund (min. Beton C20/25) und Verwendung des Dübels DAZ 16X25 im ungerissenen Beton unter Berücksichtigung des Zulassungsbescheides ETA-18/0542. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen\n• Abmessungen (ca. Maße) Auflagehöhe H: 108 mm Auflagelänge L: 330 mm Tragfähigkeit F bei L/2: 10 kN im System geprüft, gilt für den Ausleger unabhänging von der Verankerung\n• Tragfähigkeit F2 bei L/2: 10 kN im System geprüft, gilt für mittige Lasteinleitung und in Verbindung mit Dübel DAZ 16X25. Bei abweichenden Lasteinleitungen (asymmetrische Lasteinleitung) ist eine Formel zur Errechnung der Tragfähigkeit anzuwenden bitte kontaktieren Sie uns bei Bedarf\n• Werkstoff Ausleger: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461 Technische Daten:

• Länge: 340 mm
• Breite: 28 mm
• Höhe: 183 mm
• Geeignet für Kabeltragsystembreite: 50..300 mm
• Ausführung: Wandausleger
• Winkel: 90°
• Tragfähigkeit: 10 kN
• Geeignet für Funktionserhalt: Nein
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Oberflächenschutz: feuerverzinkt

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Länge: 340 mm
• Breite: 28 mm
• Höhe: 183 mm
• Geeignet für Kabeltragsystembreite: 50..300 mm
• Ausführung: Wandausleger
• Winkel: 90°
• Tragfähigkeit: 10 kN
• Geeignet für Funktionserhalt: Nein
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Oberflächenschutz: feuerverzinkt

Bitte beachten Sie: Dekoration nicht im Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:

• Länge: 340 mm
• Breite: 28 mm
• Höhe: 183 mm
• Geeignet für Kabeltragsystembreite: 50..300 mm
• Ausführung: Wandausleger
• Winkel: 90°
• Tragfähigkeit: 10 kN
• Geeignet für Funktionserhalt: Nein
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Oberflächenschutz: feuerverzinkt

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
