Optisches Reflektometer (OTDR) ZS1000-A-V2

ZS1000-A-V2 Optisches Reflektometer (OTDR)

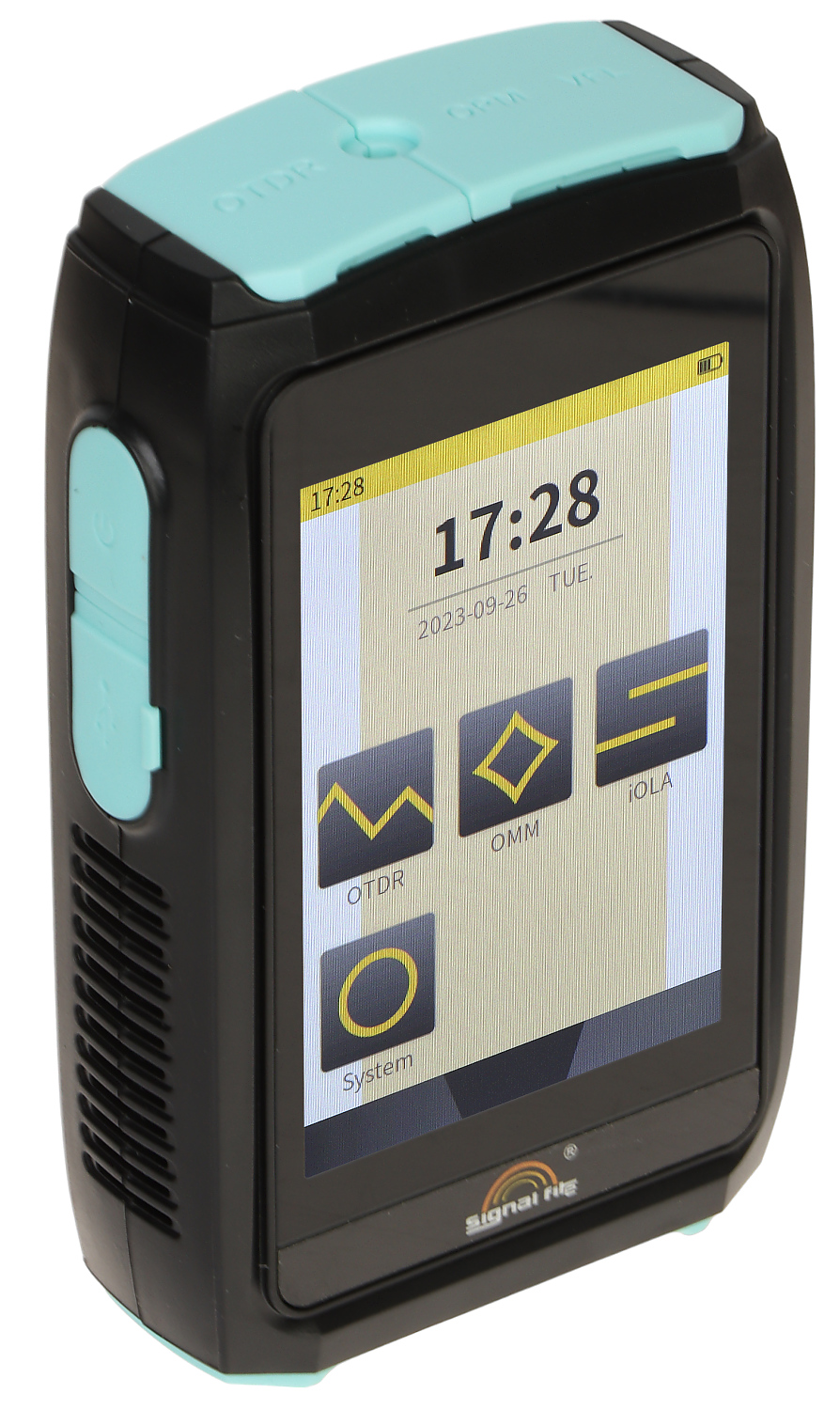

Das optische Reflektometer ZS1000-A-V2 ist ein Gerät zur Bestimmung des Zustands einer Glasfaserverbindung. Es ermöglicht die Überprüfung der Dämpfung von Glasfaserverbindungen und die Lokalisierung der Fehlerstelle im Falle einer Beschädigung der Faser. Das ZS1000-A-V2 vereint die Funktionen eines optischen Reflektometers, eines optischen Leistungsmessers, einer Lichtquelle und eines Fehlerortungsgeräts (VFL). Das Gerät führt Messungen bei Wellenlängen von 1310 und 1550 nm durch und ermöglicht so eine umfassende Diagnose von Glasfaserleitungen, einschließlich Faserdämpfung, Steckverbindern und Spleißen. Sein hoher Dynamikbereich erlaubt Messungen über Entfernungen von bis zu 80 km. Das Reflektometer verfügt außerdem über eine iOLA-Funktion, die es auch weniger erfahrenen Installateuren ermöglicht, eine vollständige reflektierende Messung durchzuführen. Das Messergebnis wird in einer benutzerfreundlichen grafischen Form mit markierten Ereignissen – Schweißnähten, Verbindungen, Beschädigungen usw. – dargestellt.

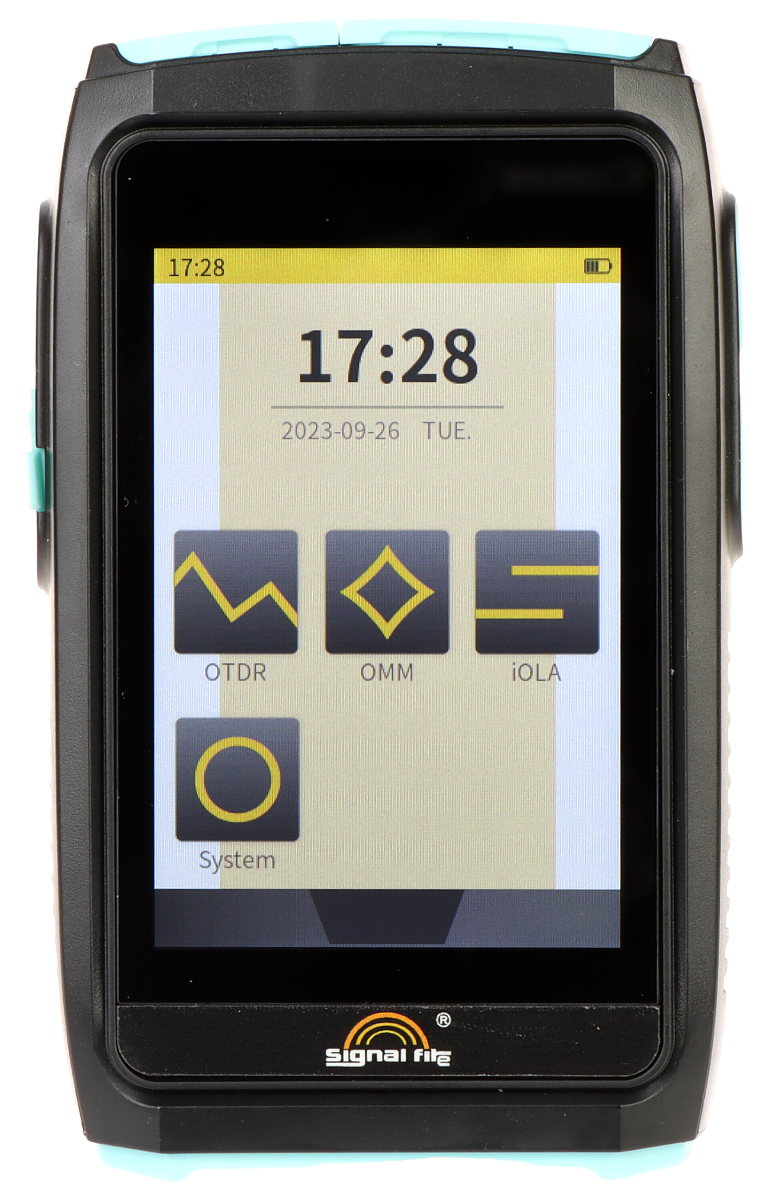

• Anzeige: 3,5" - Touchscreen
• Optische Wellenlänge: OTDR @ 1310 nm, 1550 nm, OPM @ 850 nm / 980 nm / 1270 nm / 1300 nm / 1310 nm / 1490 nm / 1550 nm / 1577 nm / 1625 nm / 1650 nm, OLS: - kontinuierlich: 270 Hz / 1 kHz / 2 kHz - gepulst: 1 kHz / 2 kHz

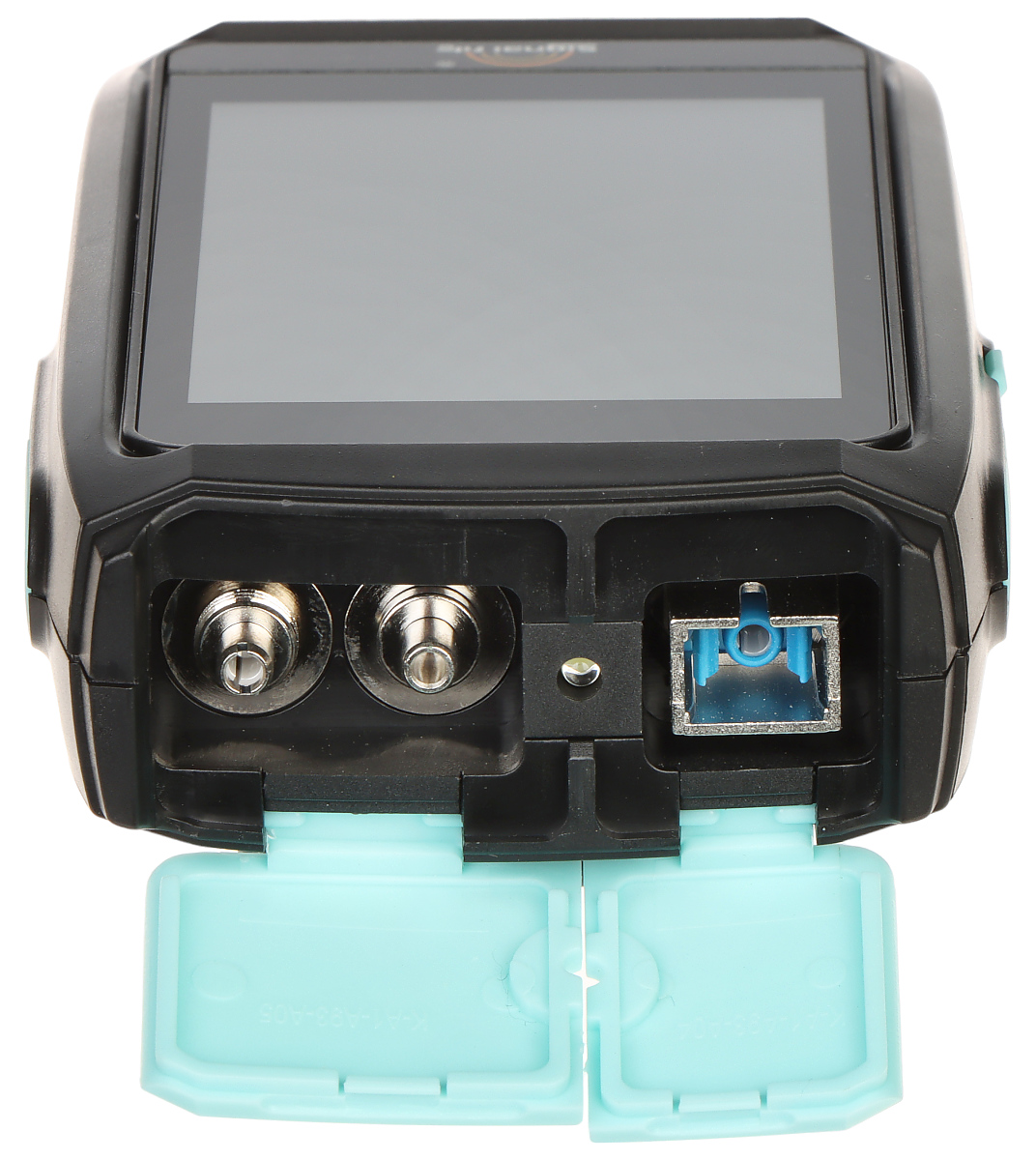

• Anschlusstyp: SC @ OTDR, 2,5-mm-Universalanschluss @ OPM / VFL
• Optische Leistungsmessung: Ja
• VFL: Ja
• OLS: Ja

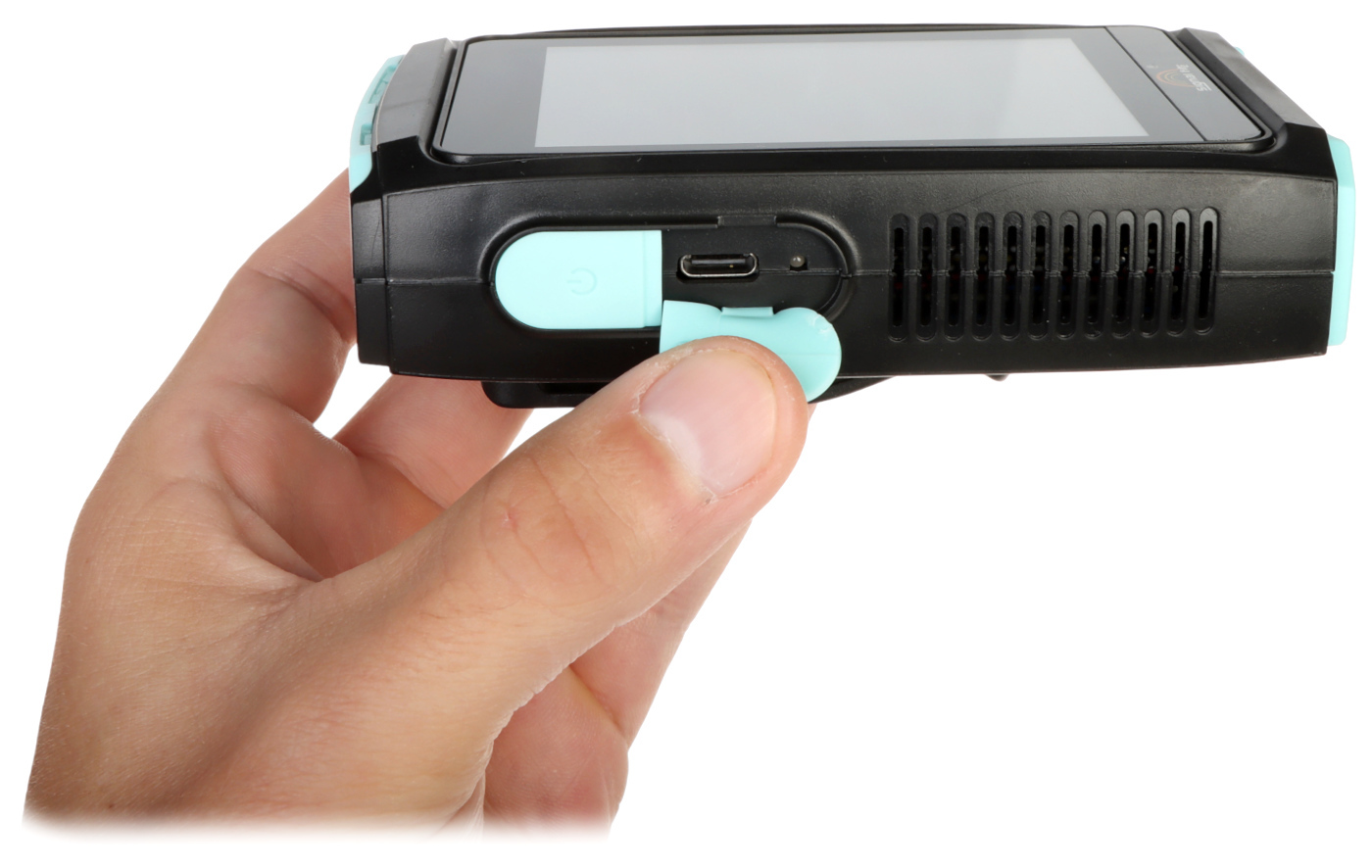

• Stromversorgung: Li-Polymer-Akku 7,4 V / 2000 mAh, Akkuladung über USB-C-Anschluss (Kabel im Lieferumfang enthalten)
• Gewicht: 0,22 kg
• Abmessungen: 123 x 75 x 31 mm
• Garantie: 2 Jahre

Ausgewählte Funktionen:

• Messbereich des OTDR-Meters: 100 m ... 80 km
• Integrierter VFL-Laserfasertester
• Hohe Messgenauigkeit
• OPM-Funktion – optisches Leistungsmessgerät
• iOLA-Funktion – Messergebnis in einfacher, grafischer Form dargestellt
• OLS-Funktion – 1310 / 1550 nm Lichtquelle
• Berichtserstellung in *.sor-Dateien
