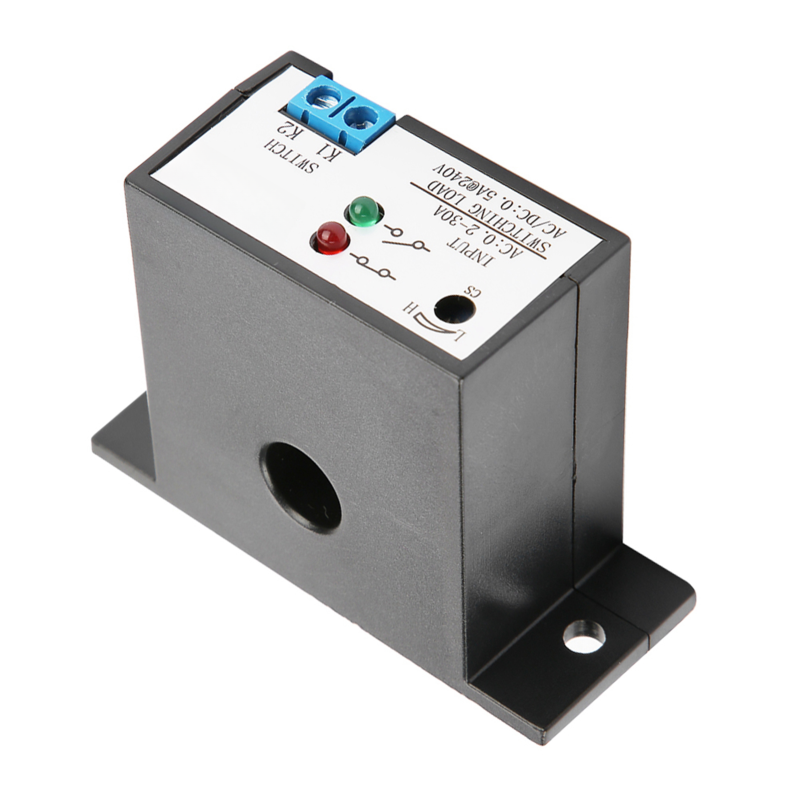

Normalerweise offener Stromerkennungsschalter, einstellbar für Wechselstrom 0,2–30 A, SZC23–No AL–CH

Produktvorstellung:
Die Wechselstromdetektoren der Serie SZC23 wurden speziell für die Anforderungen der Wechselstromüberwachung entwickelt und gefertigt. Sie nutzen das Prinzip der Stromumwandlung zur Erkennung von fließendem Wechselstrom, bieten Wechselstromtrennung und erzeugen Öffner- oder Schließer-Schaltsignale. Diese Signale können verschiedene automatisierte Industrieanlagen wie Blitzleuchten, Summer, Relais, Mikrocontroller oder andere Verbraucher direkt steuern. Im Vergleich zu herkömmlichen Transformatoren, Thermoschutzschaltern und ähnlichen Geräten bieten diese Detektoren nicht nur eine präzisere und schnellere Steuerung, sondern vereinfachen auch die Konstruktion erheblich und senken die Kosten.

Produktmerkmale:
1. Selbstversorgend, kein externes Netzteil erforderlich.
2. Betriebsstrombereich: 0,2 bis 30 A AC, einstellbar über Potentiometer.

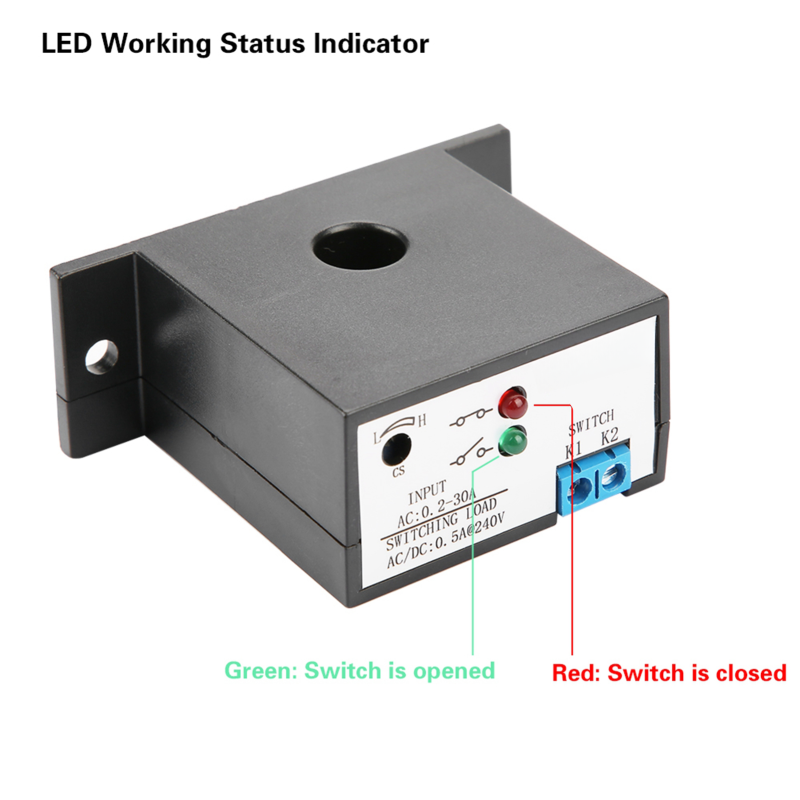

3. LED-Anzeige für eine intuitive und komfortable Anzeige des Betriebszustands.
4. Kontaktloser Hochleistungs-MOSFET-Schalter.
5. Unbegrenzte Schaltzyklen mit einer Reaktionszeit im Millisekundenbereich.

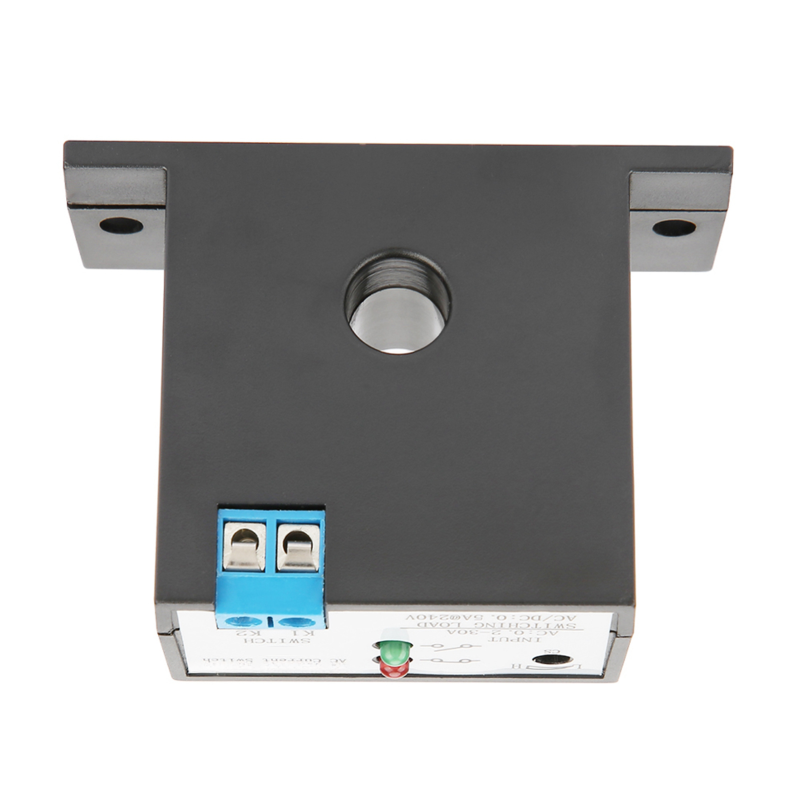

6. Durchsteckmontage mit einer Isolationsfestigkeit von bis zu 2000 V.
7. Hysterese < 1 %, geeignet für Umgebungen mit starken Magnetfeldern.
8. Selbstverlöschendes ABS-Gehäuse.

Funktionsprinzip:
Dieses Gerät basiert auf elektromagnetischer Induktion und nutzt eine Induktionsspule zur Erfassung der Amplitude des Wechselstroms. Stromänderungen im Stromkreis erzeugen induzierte Ströme. Durch die Erkennung, ob der Strom einen vordefinierten Auslösewert überschreitet, ändert er den Ausgangszustand eines statischen Schalters und funktioniert ähnlich wie ein mechanischer Schalter.

Typische Anwendungen:
Überwachung und Erkennung von Wechselstrom.
Überstromschutz.
Elektronische Schaltung in automatisierten Steuerungssystemen.
Geräteverriegelung usw.

Spezifikationen:
Modell: SZC23-NO-AL-CH
Stromversorgung: Eigenversorgt, kein externes Netzteil erforderlich
Nennlast: ≤ 0,5 A bei 240 V AC/DC
Eingangsstrom: 0,2–30 A AC
Minimaler Einschaltstrom: 0,5 ± 0,2 A
Maximale Überlast: 100 %
Ableitstrom: ≤ 0,1 A Genauigkeit: 1 %
Hysterese: ≤ 1 %
Ansprechzeit: ≤ 200 ms
Wiederholgenauigkeit: 100 %
Betriebstemperatur: -20 °C bis 60 °C
Schutzart: IP30
Abmessungen: 65 × 25 × 47 mm
Durchmesser der Montagebohrung: 10 mm
Gewicht (verpackt): ca. 56 g

Lieferumfang:
1 × Stromsensorschalter

Hinweise:
1. Aufgrund von Unterschieden in der Bildschirmdarstellung und den Lichtverhältnissen können die Farben zwischen den Abbildungen und dem tatsächlichen Produkt abweichen.
2. Geringfügige Messabweichungen können bei der manuellen Verarbeitung auftreten. Wir danken Ihnen für Ihr Verständnis.
