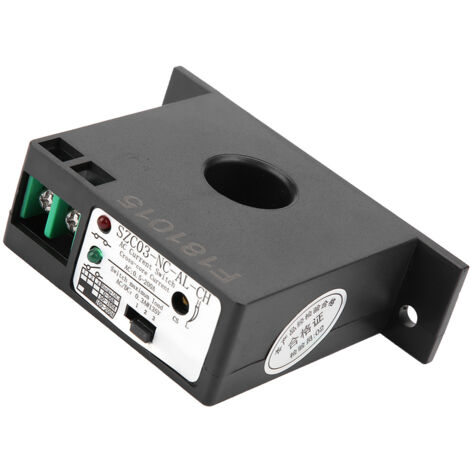

Einstellbarer, normalerweise geschlossener Strommessschalter AC 0,5–200 A SZC03-NC-AL-CH

Willkommen in unserem Shop!

Entdecken Sie unseren Wechselstrom-Erkennungsschalter der Serie SZC03 – die ideale Lösung für die präzise Wechselstromüberwachung in Ihren industriellen Anwendungen.

Dieses Gerät wurde entwickelt, um Ihre Installationen zu vereinfachen und Kosten zu optimieren. Es nutzt das Prinzip der gegenseitigen Induktion, um den Stromfluss in einem Leiter zu erkennen, gewährleistet dabei die elektrische Isolation und liefert ein Schaltsignal (normalerweise offen oder geschlossen) zur direkten Steuerung Ihrer automatisierten Anlagen. **Hauptmerkmale:** * **Eigenständige Stromversorgung:** Betrieb ohne externe Stromquelle. * **Einstellbarer Betriebsstrom:** Erfassungsbereich von 0,5 bis 200 A AC, einstellbar über ein Potentiometer. * **Visuelle Anzeige:** Eine LED zeigt den Betriebszustand des Schalters deutlich an. * **Kontaktlose elektronische Schaltung:** Verwendet einen Hochleistungs-MOS-Transistor für hohe Zuverlässigkeit und lange Lebensdauer ohne Begrenzung der Schaltzyklen. * **Ultraschnelle Reaktion:** Reaktionszeit im Millisekundenbereich (≤ 200 ms). * **Robustes und sicheres Design**: Durchsteckkonstruktion mit Isolationswiderstand bis zu 2000 V. Gehäuse aus selbstverlöschendem ABS-Material.

* **Hohe Genauigkeit**: Hysterese unter 1 %, geeignet für den Betrieb in Umgebungen mit starken Magnetfeldern.

* **Breites Anwendungsspektrum**: Ideal für die Stromüberwachung in Umspannwerken, Frequenzumrichtern, Wechselrichtern, Elektrolyse und Elektrodeposition, Straßenbeleuchtungsüberwachung und vielen weiteren Bereichen der industriellen Automatisierung.

**Detaillierte Spezifikationen:**

* **Modell:** SZC03-NC-AL-CH

* **Stromversorgung:** Nicht erforderlich

* **Nennlast:** 0,3 A bei 135 V AC/DC

* **Eingangsstrom (leitend):** 0,5–200 A AC

* **Minimale Auslöseschwelle:** 0,5 A ±0,2 A

* **Maximal zulässige Überlast:** 2100 % der Nennlast Strom

* **Genauigkeit:** ±10 %

* **Leistungsaufnahme:** ≤1 W

* **Leckstrom:** ≤1 mA

* **Hysterese:** ≤1 %

* **Ansprechzeit:** ≤200 ms

* **Betriebsbedingungen:** -30 °C bis +70 °C, 0 bis 95 % relative Luftfeuchtigkeit

* **Abmessungen (L x B x H):** 62 x 90 x 25,5 mm / 2,4 x 3,5 x 1,0 Zoll

* **Durchgangslochdurchmesser:** 20 mm / 0,8 Zoll

* **Gerätegewicht:** Ca. 84 g / 2,96 oz

**Packungsinhalt:**

* 1 x Stromerkennungsschalter

Hinweis: Die Farben können je nach Monitor leicht abweichen. Geringfügige Abweichungen in den Abmessungen sind aufgrund manueller Messung möglich.
