Produktinformationen

Beschreibung

Allgemeine Beschreibung

Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innenbereich und geschützten Außenbereichen. Die rechteckige Form verfügt über Einsteckdichtungen an den Seiten und Ausschlageinführungen im Boden. Er ist geeignet für die Wand-/Deckenmontage sowie die Montage auf Montageblechen und bietet die Möglichkeit zur Innenbefestigung und Montage über die Eckdome. Der Deckel ist mit einem Schnellverschluss ausgestattet und plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.

Technische daten

Modell: T 160

Max. Leiterquerschnitt: 16 mm²

Bestückung: ohne

Form: rechteckig

Montageart: Wand-/Deckenmontage

Anzahl der Einführungen: 12

Werkstoff: Kunststoff

Art der Gehäusedurchführung: Stufenmembran abschneidbar

Anreihbar: Ja

Länge: 190 mm

Breite: 150 mm

Tiefe: 77 mm

Einführung von hinten: Ja

Bemessungsisolationsspannung Ui: 500 V

Plombierbar: Ja

Deckelbefestigung: geschraubt

Schutzart (IP): IP66

Farbe: grau

Halogenfrei: Ja

Witterungsbeständig: Nein

Einsatztemperatur: -5 bis 60 °C

Explosionsgeprüfte Ausführung: Nein

Für Ex-Zone Gas: ohne

Für Ex-Zone Staub: ohne

Oberflächenschutz: unbehandelt

RAL-Nummer: 7035

Innenmaße: 176 x 135 x 67 mm

Montageschrauben: Blechschrauben 3,5 x 9,5

Installation

Kabel können installiert werden, indem die flexiblen Verschraubungen direkt mit 7 x M25 und 5 x M32 Kabel durchstochen werden.

Alternativ können die flexiblen Verschraubungen mit einem Messer eingeritzt werden, um ein Loch zum Einführen von Kabeln oder Rohren zu schaffen.

Kabelverschraubungen können anstelle von flexiblen Verschraubungen installiert und innen mit einer Kontermutter gesichert werden.

Die Anschlusskästen können mit Blechschrauben 3,5 x 9,5 auf Montageplatten montiert werden.

Anwendung

Geeignet für die Verbindung von Kabeln und Leitungen in Innenräumen und geschützten Außenbereichen.

Weitere Informationen

Kabelabzweigkasten gemäß DIN EN 60670.

Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C.

Schlagfestigkeit IK05 gemäß DIN EN 50102.

Eigenschaften

Marke
OBO
Farbe
Hellgrau
Zusätzliche Herstellergarantie
3 Jahr(e)
Ursprung
Hergestellt in Deutschland
Anwendungsgebiete
Außen
Form
Rechteckig
Höhe
7.7 cm
Schutzklasse
IP66
Breite
15 cm
Material
Polypropylen
Montageart
Zum Anschrauben
Gewicht
300 g
Tiefe
7.7 cm
Art des Elektrogehäuses
Abzweigverbindung
ManoMano Art.-Nr
ME7720557
MMID
153282721454
Herstellerreferenz
2007093
EAN
4012195246800

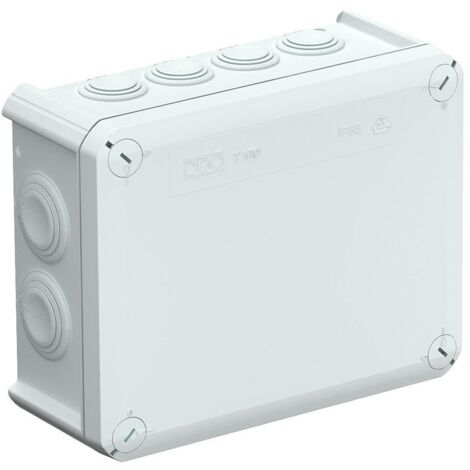

Anschlussdose Typ T 160
