Allgemeine Beschreibung

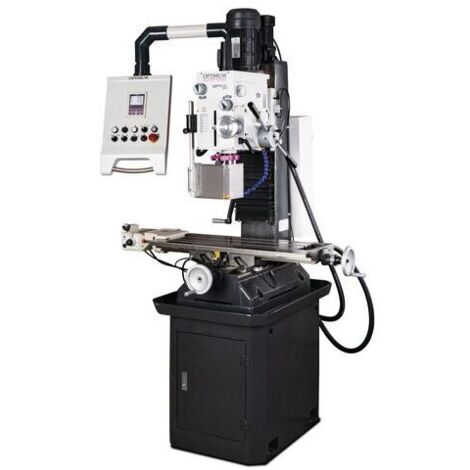

Die Bohr-Fräsmaschine MB 4PV OPTImill ist eine schwere, massive Gussausführung, die für höchste Stabilität und Präzision sorgt. Sie bietet eine hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder und ermöglicht sowohl Rechts- als auch Linkslauf. Zu den herausragenden Merkmalen gehören der automatische Pinolenvorschub mit manuellem Feinvorschub, die motorische Positionierung der Z-Achse sowie der motorische Tischvorschub der X-Achse. Die Maschine ist mit einer Kühlmitteleinrichtung und einer Maschinenlampe ausgestattet. Der Getriebekopf ist um ± 45° schwenkbar, und die massive Schwalbenschwanzführung der Säule ist handgeschabt. Eine höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter und ein Bohrtiefenanschlag sind ebenfalls vorhanden. Die digitale Positionsanzeige DRO 5 ermöglicht präzise Einstellungen. Die Maschine bietet Funktionen zum Bohren und Gewindeschneiden und verfügt über einen massiven, groß dimensionierten Kreuztisch mit T-Nuten und nachstellbaren Keilleisten.Technische daten
- Länge: ca. 1600 mm
- Breite/Tiefe: ca. 930 mm
- Höhe: ca. 2110 mm
- Gewicht: ca. 495 kg
- Bohr-Fräskopf Neigebereich: ± 45 °
- Messerkopfgröße max.: 63 mm
- Schaftfräsergröße max.: 26 mm
- Bohrleistung Stahl (S235JR): 24 mm
- Dauerbohrleistung Stahl (S235JR): 20 mm
- Leistung Antriebsmotor: 1,5 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Frästisch horizontal Länge: 800 mm
- Frästisch horizontal Breite: 240 mm
- Abstand Vertikalspindel - Frästisch max.: 420 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 3
- T-Nuten Abstand: 80 mm
- Kühlmittelpumpe(n) Antriebsleistung: 100 W
- Verfahrweg X-Achse manuell: 560 mm
- Verfahrweg Y-Achse manuell: 195 mm
- Verfahrweg Z-Achse manuell: 350 mm
- Verfahrweg X-Achse automatisch: 480 mm
- Vertikalspindel Ausladung: 258 mm
- Spindelaufnahme: MK 4
- Drehzahlbereich: 60 – 2760 min¯¹
- Anzahl der Drehzahlbereiche: 2
- Steuerung der Drehzahlregelung: elektronisch
- Anzugsstange: M 16
- Pinolendurchmesser: 75 mm
- Pinolenhub: 120 mm
Lieferumfang
- Maschinenunterbau
- Morsekonus MK 3
- Adapter MK 3 - MK 4
- Anzugsstange M 16
- Bedienwerkzeug
- Digitale Positionsanzeige: DRO 5
Weitere Informationen
- Norm: DIN EN 55011
- EMV-Klasse: C2
