Allgemeine Beschreibung

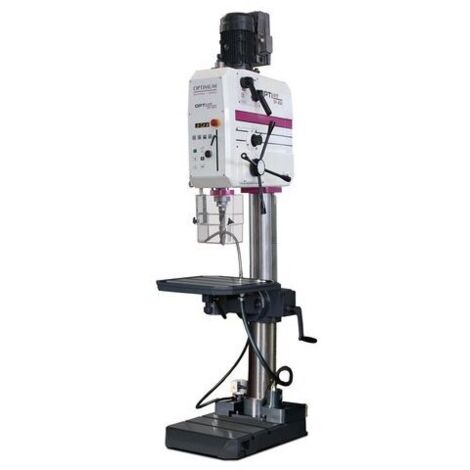

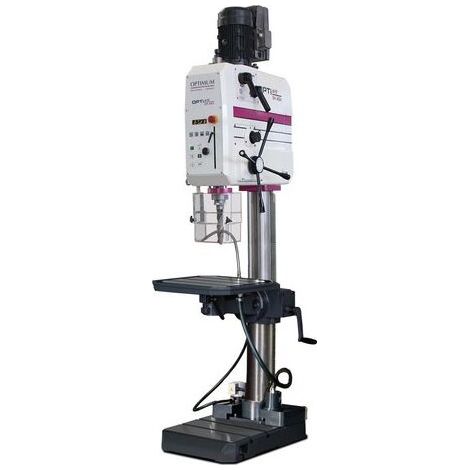

Die Getriebebohrmaschine DH 45V OPTIdrill ist eine hochleistungsfähige Maschine, die für präzises Bohren und Gewindeschneiden in verschiedenen Materialien konzipiert ist. Sie verfügt über eine schmutz- und wasserresistente Folientastatur, eine integrierte Maschinenleuchte im Bohrkopf und eine automatische Zahnradschmierung über eine Ölpumpe. Der massive Bohrtisch ist präzise gearbeitet und bietet eine hohe Stabilität sowie eine Kühlmitteleinrichtung für optimale Ergebnisse.Technische daten
- Säulendurchmesser: 150 mm
- Länge: ca. 880 mm
- Breite/Tiefe: ca. 595 mm
- Höhe: ca. 2445 mm
- Gewicht: ca. 550 kg
- Bohrleistung Stahl (S235JR): 40 mm
- Dauerbohrleistung Stahl (S235JR): 35 mm
- Gewindeschneiden Stahl (S235JR): M 30
- Bohrtisch Arbeitsfläche Länge: 530 mm
- Bohrtisch Arbeitsfläche Breite: 530 mm
- T-Nuten Größe: 18 mm
- T-Nuten Anzahl: 3
- T-Nuten Abstand: 125 mm
- Drehung: 360 °
- Neigung: ± 90 °
- Traglast: 250 kg
- Abstand Spindel - Bohrtisch max.: 740 mm
- Abstand Spindel - Bohrtisch min.: 130 mm
- Drehzahlbereich: 30 – 2430 min¯¹
- Anzahl der Drehzahlbereiche: 4 Stufen
- Leistung Antriebsmotor: 2,2 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Pinolenhub: 170 mm
- Spindelaufnahme: MK 4
- Ausladung: 350 mm
- Pinolenvorschub: automatisch
- Geschwindigkeit Pinolenvorschub: 0,1 – 0,2 mm/U
- Geschwindigkeitsstufen Pinolenvorschub: 3 Stufen
Kompatibilität und Zubehör
- Optionaler Fußschalter zum Umschalten zwischen Rechts-Linkslauf und Gewindeschneiden (Artikel Nr. 3050032)
- Schnellspannbohrfutter 1 - 16 mm
- Morsekonus MK 4/B16
- Getriebeöl
Installation
- Die Maschine sollte auf einer stabilen und ebenen Fläche installiert werden.
- Stellen Sie sicher, dass die Anschlussspannung korrekt ist und die Maschine ordnungsgemäß geerdet ist.
Anwendung
- Geeignet für präzises Bohren und Gewindeschneiden in Stahl und anderen Materialien.
- Ideal für den Einsatz in Werkstätten und industriellen Anwendungen.
