Allgemeine Beschreibung
Die Optimum Leit- und Zugspindel-Drehmaschine TU 3008VB bietet präzise Verarbeitung und hohe Genauigkeit. Sie verfügt über ein stark verripptes Prismenbett aus Grauguss, das induktiv gehärtet und präzisionsgeschliffen ist. Die Maschine ist mit gehärteten und geschliffenen Z-Achsen Führungsbahnen ausgestattet und bietet eine garantierte Rundlaufgenauigkeit der Spindelnase von besser als 0,009 mm sowie eine Rundlaufgenauigkeit am Drehfutter von besser als 0,04 mm. Die Bedienung erfolgt über ein leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad.Technische daten
- Länge (Produkt): ca. 1525 mm
- Breite/Tiefe (Produkt): ca. 705 mm
- Höhe (Produkt): ca. 575 mm
- Gewicht (Netto): ca. 243 kg
- Spitzenhöhe: 158 mm
- Spitzenweite: 1000 mm
- Umlaufdurchmesser über Maschinenbett: 310 mm
- Umlaufdurchmesser über Planschlitten: 190 mm
- Bettbreite: 180 mm
- Drehzahlbereich: 150 – 2500 min¯¹
- Leistung Antriebsmotor: 1,5 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4
- Spindelbohrung/Stangendurchlass: Durchmesser 38 mm
- Spindelkonus: MK 5

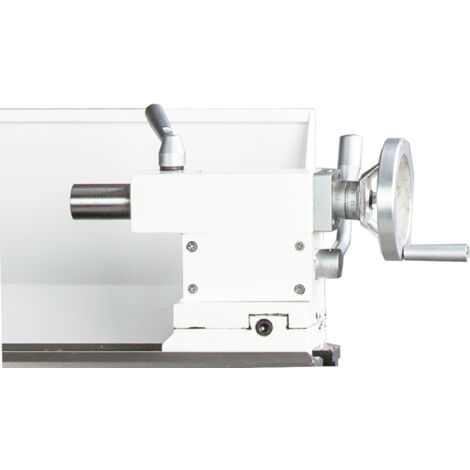

- Reitstockaufnahme: MK 3
- Reitstock Pinolenhub: 70 mm
- Reitstock Pinolendurchmesser: 38 mm
Kompatibilität und Zubehör
- Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
- Feste Zentrierspitze MK 3 und MK 5
- Vierfach-Stahlhalter 25 mm
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
Installation
- Die Maschine ist einfach zu installieren und erfordert keine speziellen Werkzeuge.
Anwendung
- Geeignet für Gewindeschneiden und automatisches Längsdrehen.
- Verwendung in der Metallbearbeitung und für präzise Dreharbeiten.
Weitere Informationen
- Not-Halt-Schlagschalter für zusätzliche Sicherheit.
- Digitale Drehzahlanzeige für präzise Kontrolle.
- EMV-Filterklasse C1.
