Allgemeine Beschreibung

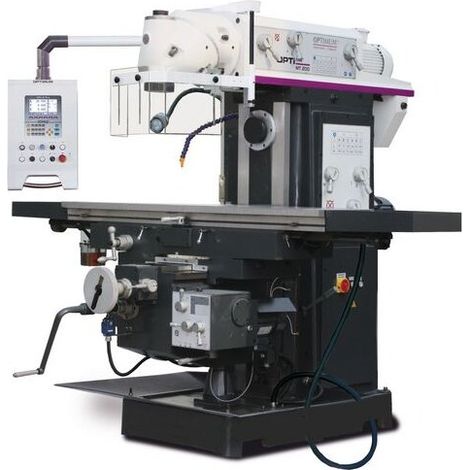

Die Universalfräsmaschine MT 200 OPTImill ist eine vielseitige und robuste Maschine, die sich ideal für verschiedene Fräsanwendungen eignet. Sie zeichnet sich durch einen schweren, massiven Aufbau aus hochwertigem Meehanite-Guss aus, der für hohe Laufruhe sorgt. Die Maschine verfügt über geschliffene, im Ölbad laufende Getriebezahnräder und eine Zentralschmierung, die die Wartung erleichtert. Zu den weiteren Merkmalen gehören eine LED-Maschinenlampe, eine Kühlmitteleinrichtung und ein automatischer Tischvorschub in X-, Y- und Z-Achse.Technische Daten
- Länge: ca. 2160 mm
- Breite/Tiefe: ca. 2160 mm
- Höhe: ca. 2100 mm
- Gewicht: ca. 2700 kg
- Bohr-Fräsleistung: Messerkopfgröße max.: 100 mm
- Schaftfräsergröße max.: 20 mm
- Eilgang Geschwindigkeit X-Achse: 1290 mm/min
- Eilgang Geschwindigkeit Y-Achse: 1290 mm/min
- Eilgang Geschwindigkeit Z-Achse: 342 mm/min
- Anschlusswert: 9,2 kW
- Vertikalspindel Spindelaufnahme: ISO 50 DIN 2080
- Drehzahlbereich Vertikalspindel: 60 – 1750 min¯¹
- Drehzahlbereich Horizontalspindel: 58 – 1800 min¯¹
- Vorschub Geschwindigkeit X-Achse: 22 – 380 mm/min
- Vorschub Geschwindigkeit Y-Achse: 20 – 380 mm/min
- Vorschub Geschwindigkeit Z-Achse: 7 – 127 mm/min
Kompatibilität und Zubehör
- Frässpindel Horizontalfräsen Ø 32 mm
- Frässpindel Horizontalfräsen Ø 27 mm
- Fräsdorn ISO 50
- Fräserspannfutter ISO 50 Ø 4 - Ø 26 mm
- Digitale 3-Achsen-Positionsanzeige DPA 2000
- Digitale Positionsanzeige: DPA 31 Plus
Installation
Die Installation der Universalfräsmaschine MT 200 OPTImill sollte von qualifiziertem Fachpersonal durchgeführt werden, um eine optimale Funktionalität und Sicherheit zu gewährleisten. Es ist wichtig, die Maschine auf einem stabilen Untergrund zu platzieren und alle elektrischen Anschlüsse gemäß den geltenden Vorschriften vorzunehmen.Anwendung
Die Universalfräsmaschine eignet sich für eine Vielzahl von Anwendungen, darunter:Weitere Informationen
- Alle Führungen sind gehärtet und durch Keilleisten nachstellbar.
- Stabile rechteckige Führungsbahnen in der Y- und Z-Achse.
- Höhenverstellbare Schutzscheibe mit Mikroschalter für maximalen Schutz des Anwenders.
