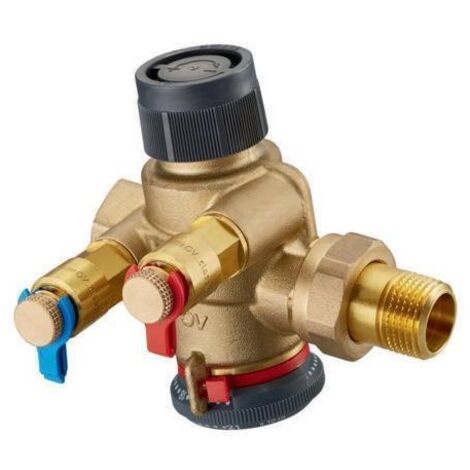

Oventrop Cocon QT Regulierventil mit Messventilen, DN 20 Außengewinde/Innengewinde, 250-1800l/h

Oventrop Cocon QT Regulierventil mit Messventilen, DN 20 Außengewinde/Innengewinde, 250-1800l/h

Das Oventrop Cocon QTZ Regulierventil ist eine druckunabhängige Ventilkombination, die für den dynamischen hydraulischen Abgleich in Heizungs- und Kühlanlagen mit geschlossenen Kreisläufen konzipiert ist. Es eignet sich für den Einsatz an Wärmetauschern wie Gebläsekonvektoren oder Kühldecken sowie in Verteilleitungen. Das Ventil in Zweiwegeausführung ermöglicht eine präzise Durchflussregelung und kann flexibel im Vor- oder Rücklauf installiert werden.

Wie erfolgt die Einstellung und Überwachung des Durchflusses?

Das Ventil verfügt über eine gesicherte und plombierbare Durchflussbegrenzung, die eine stufenlose Einstellung direkt in Litern pro Stunde erlaubt. Der eingestellte Wert ist von außen jederzeit ablesbar, selbst wenn ein Stellantrieb montiert ist. Zur Überprüfung des Differenzdruckes sind zwei Classic Messventile fest verbaut, die eine Messung mit einem geeigneten Differenzdruckmessgerät ermöglichen. Die Kombination aus einem automatisch arbeitenden Mengenregler und einem Regelventil sorgt für eine konstante hydraulische Stabilität im System.

Welche technischen Voraussetzungen bietet das Ventil?

Das Gehäuse besteht aus entzinkungsbeständigem Messing, was eine hohe Langlebigkeit in geschlossenen Kreisläufen unterstützt. Die Spindelabdichtung ist wartungsfrei ausgeführt. Das Ventil ist für einen Betriebsdruck von bis zu 25 bar ausgelegt und deckt einen Temperaturbereich von -10 bis 120 °C ab. Der Anschluss für Stellantriebe erfolgt über das Standardmaß M30 x 1.5. Der Einlass ist mit einer Überwurfmutter und Gewindetülle ausgestattet, während der Auslass über ein Innengewinde verfügt, das für die Montage von Kupferrohren mittels Klemmringverschraubung geeignet ist.

Technische Daten

• Nennweite: DN 20
• Regelbereich: 250 bis 1800 l/h
• Betriebsdruck: max. 25 bar
• Betriebstemperatur: -10 bis 120 °C
• Differenzdruckbereich: 18 bis 600 kPa
• Kvs-Wert: 3,1
• Anschluss Stellantrieb: M30 x 1.5
• Hub: 4 mm
• Schließkraft: 90 bis 150 N
• Gehäusematerial: Entzinkungsbeständiges Messing

Das Oventrop Cocon QTZ Regulierventil bietet eine Lösung für den dynamischen hydraulischen Abgleich. Durch die Kombination aus präziser Durchflussbegrenzung, einer robusten Konstruktion aus entzinkungsbeständigem Messing und der einfachen Messbarkeit des Differenzdruckes unterstützt es einen effizienten Anlagenbetrieb. Mit einem Regelbereich von 250 bis 1800 l/h und einer Druckfestigkeit bis 25 bar ist es für anspruchsvolle Anwendungen in Heiz- und Kühlsystemen geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1143206
• Bauhöhe: 61,8
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Volumenstrom: 0,25 - 1,8
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Nenndurchmesser: DN 20
• Bauhöhe: 61,8
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Volumenstrom: 0,25 - 1,8
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Messing
• Nenndurchmesser: DN 20
• Bauhöhe: 61,8
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Volumenstrom: 0,25 - 1,8
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Nenndurchmesser: DN 20
