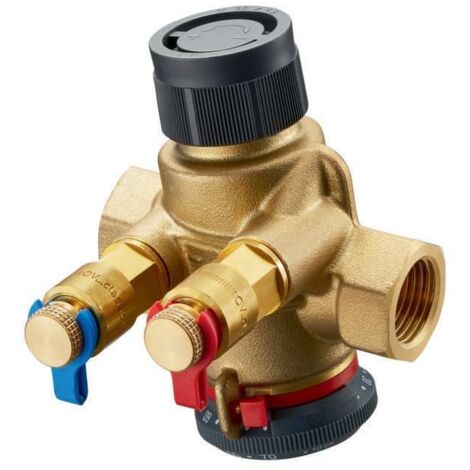

Oventrop Cocon QT Regulierventil mit Messventilen, DN 20 beidseitig Innengewinde, 250-1800l/h

Oventrop Cocon QT Regulierventil mit Messventilen, DN 20 beidseitig Innengewinde, 250-1800l/h

Das Oventrop Cocon QTZ Regulierventil ist ein druckunabhängiges Regelventil, das für eine präzise hydraulische Einregulierung in Heiz- und Kühlsystemen konzipiert ist. Mit einer Nennweite von DN 20 und einem Volumenstrombereich von 250 bis 1800 l/h bietet es eine zuverlässige Lösung für anspruchsvolle Anlagen. Das aus entzinkungsbeständigem Messing gefertigte Ventil ist für den Betrieb mit Wasser sowie Glykolgemischen ausgelegt und zeichnet sich durch eine robuste Bauweise aus.

Welche Vorteile bietet das Cocon QTZ?

Das druckunabhängige Regelventil ermöglicht eine konstante Durchflussregelung, unabhängig von Druckschwankungen im System. Dies trägt zu einer effizienten Energieverteilung bei und unterstützt den stabilen Betrieb von Heiz- und Kühlanlagen. Die Ausstattung mit zwei montierten Classic Messventilen erlaubt eine einfache und schnelle Überprüfung der Betriebsparameter direkt vor Ort. Dank der kompakten Bauweise mit einer Bauhöhe von 63,8 mm lässt sich das Ventil auch bei begrenzten Platzverhältnissen effizient in bestehende Rohrleitungsnetze integrieren.

Wie erfolgt die Installation?

Die Montage des Oventrop Cocon QTZ gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Spezialwerkzeug erforderlich ist. Das Ventil verfügt über beidseitige Innengewinde (Rp 3/4), was eine direkte Einbindung in das Leitungssystem ermöglicht. Es ist für einen maximalen Differenzdruck von 600 kPa ausgelegt und hält Dauerbetriebstemperaturen zwischen -10 °C und 120 °C stand, wodurch es flexibel in verschiedenen thermischen Anwendungen eingesetzt werden kann.

Technische Daten

• Nenndurchmesser: DN 20
• Volumenstrom: 250-1800 l/h
• Druckstufe: PN 25
• Max. Differenzdruck: 600 kPa
• Gehäusewerkstoff: Messing, entzinkungsbeständig (DZR)
• Anschluss: Beidseitig Innengewinde Rp 3/4
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 120 °C
• Bauhöhe: 63,8 mm

Das Oventrop Cocon QTZ Regulierventil überzeugt durch seine hohe Funktionalität und Langlebigkeit. Durch die Kombination aus präziser Durchflussregelung im Bereich von 250 bis 1800 l/h und der robusten Ausführung aus entzinkungsbeständigem Messing stellt es eine zuverlässige Komponente für die hydraulische Optimierung dar. Die Druckstufe von PN 25 und die Eignung für Glykolgemische machen es zu einer vielseitigen Wahl für professionelle Heiz- und Kühlsysteme.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1149306
• Bauhöhe: 63,8
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 600
• Volumenstrom: 0,18 - 1,3
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Nenndurchmesser: DN 20
• Bauhöhe: 63,8
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 600
• Volumenstrom: 0,18 - 1,3
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Messing
• Nenndurchmesser: DN 20
• Bauhöhe: 63,8
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 600
• Volumenstrom: 0,18 - 1,3
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Nenndurchmesser: DN 20
