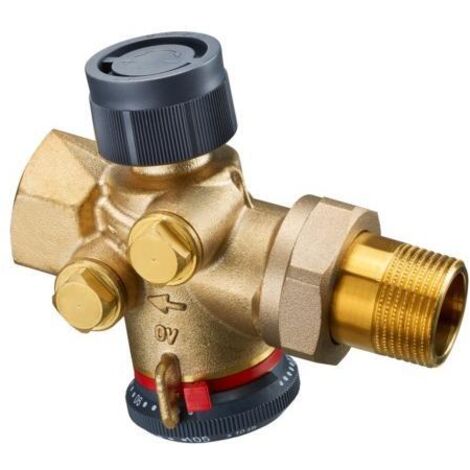

Oventrop Regulierventil Cocon QT ohne Messventile, DN 15 1/2" Innengewinde, 150-1050l/h

Oventrop Regulierventil Cocon QT ohne Messventile, DN 15 1/2" Innengewinde, 150-1050l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil für den Einsatz in geschlossenen Heiz- und Kühlsystemen. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil in einer kompakten Einheit. Mit einem Nenndurchmesser von DN 15 und einem Einstellbereich von 150 bis 1050 l/h eignet sich das Ventil ideal für den hydraulischen Abgleich in Anlagen wie Fußbodenheizungen, Gebläsekonvektoren oder Kühldecken.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil arbeitet druckunabhängig und sorgt durch die automatische Durchflussregelung für einen präzisen hydraulischen Abgleich im System. Dies trägt zu einer effizienten Verteilung des Mediums bei. Die Sollwertvorgabe lässt sich komfortabel von Hand einstellen, wodurch eine optimale Anpassung an die jeweiligen Anforderungen der Heiz- oder Kühlanlage ermöglicht wird.

Welche Möglichkeiten bietet die Regelungsfunktion?

Zusätzlich zur Durchflussregelung dient das Cocon QTZ als Regelventil für weitere Systemgrößen, wie beispielsweise die Raumtemperatur. Durch den standardisierten Gewindeanschluss M 30 x 1,5 kann das Ventil flexibel mit verschiedenen Komponenten wie Stellantrieben, Temperaturreglern oder Handregulierköpfen ausgestattet werden. Dies erlaubt eine bedarfsgerechte Steuerung des Durchflusses und eine präzise Anpassung der thermischen Bedingungen in den angeschlossenen Räumen.

Für welche Einsatzbedingungen ist das Ventil ausgelegt?

Das Gehäuse besteht aus entzinkungsbeständigem Messing, was eine hohe Langlebigkeit in geschlossenen Wasserkreisläufen unterstützt. Das Ventil ist für einen Betriebsdruck bis PN 16 ausgelegt und kann bei Mediumtemperaturen zwischen -10 °C und 120 °C eingesetzt werden. Es ist zudem für den Betrieb mit Glykol geeignet, was die Einsatzmöglichkeiten in unterschiedlichen Anlagenkonfigurationen erweitert.

Technische Daten

• Nenndurchmesser: DN 15
• Anschluss: 1/2 Zoll Innengewinde
• Volumenstrom: 150 - 1050 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Mediumtemperatur: -10 °C bis 120 °C
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Anschlussgewinde für Stellantrieb: M 30 x 1,5
• Bauhöhe: 100 mm

Das Oventrop Regulierventil Cocon QTZ bietet eine zuverlässige Lösung für den hydraulischen Abgleich und die präzise Temperaturregelung in Heiz- und Kühlsystemen. Durch die Kombination aus automatischem Durchflussregler und flexiblem Regelventil mit einem Einstellbereich von 150 bis 1050 l/h wird eine effiziente Anlagenhydraulik sichergestellt. Die robuste Ausführung aus entzinkungsbeständigem Messing und die Eignung für Temperaturen bis 120 °C machen es zu einer langlebigen Komponente für anspruchsvolle Anwendungen in der Gebäudetechnik.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1145704
• Bauhöhe: 100
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,15 - 1,05
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Nenndurchmesser: DN 15
• Bauhöhe: 100
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,15 - 1,05
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Messing
• Nenndurchmesser: DN 15
• Bauhöhe: 100
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,15 - 1,05
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Nenndurchmesser: DN 15
