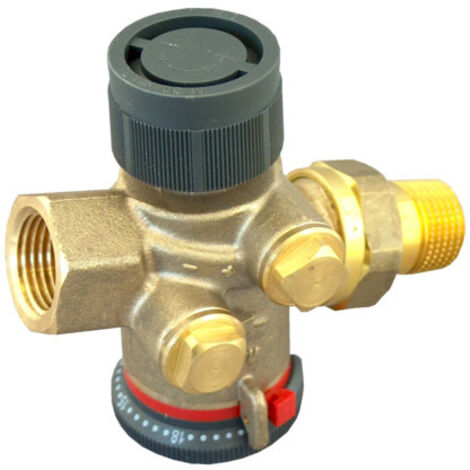

Oventrop Regulierventil Cocon QT ohne Messventile, DN 20 3/4" Innengewinde, 150-1050l/h

Oventrop Regulierventil Cocon QT ohne Messventile, DN 20 3/4" Innengewinde, 150-1050l/h

Das Oventrop Regulierventil Cocon QTZ ist eine Ventilkombination, die einen automatisch arbeitenden Durchflussregler mit einem Regelventil vereint. Mit einem Nenndurchmesser von DN 20 und einem einstellbaren Volumenstrom von 150 bis 1050 l/h eignet sich das Ventil für den hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen. Es findet Anwendung in Zentralheizungsanlagen, Fußbodenheizungen sowie bei Gebläsekonvektoren und Kühldecken.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil kombiniert einen Durchflussregler mit manueller Sollwertvorgabe und ein Regelventil. Durch die automatische Durchflussregelung wird ein präziser hydraulischer Abgleich im System erreicht. Die Konstruktion aus entzinkungsbeständigem Messing sorgt für Langlebigkeit im Dauerbetrieb bei Temperaturen zwischen -10 °C und 120 °C.

Welche Regelungsmöglichkeiten bietet das Ventil?

Das integrierte Regelventil ist flexibel erweiterbar. Über den Gewindeanschluss M 30 x 1,5 lässt sich das Ventil mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf ausstatten. Dadurch kann neben der automatischen Durchflussbegrenzung eine gezielte Regelung der Raumtemperatur durch die Anpassung des Durchflusses erfolgen. Die Installation erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeug.

Technische Daten

• Nenndurchmesser: DN 20
• Anschluss: 3/4 Zoll Innengewinde
• Volumenstrom: 150-1050 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Messing, entzinkungsbeständig (DZR)
• Mediumtemperatur: -10 °C bis 120 °C
• Anschlussgewinde für Stellantrieb: M 30 x 1,5
• Bauhöhe: 100 mm

Das Oventrop Regulierventil Cocon QTZ bietet eine zuverlässige Lösung für die präzise Durchflussregelung in Heiz- und Kühlsystemen. Durch die Kombination aus automatischem Abgleich und flexibler Regelungsoption mittels Stellantrieben oder Thermostaten ermöglicht es eine effiziente Steuerung der Raumtemperatur. Mit einer Druckstufe von PN 16 und einem einstellbaren Volumenstrom von bis zu 1050 l/h ist das aus entzinkungsbeständigem Messing gefertigte Ventil eine langlebige Komponente für moderne Anlagenkonzepte.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1145506
• Bauhöhe: 100
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,15 - 1,05
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Nenndurchmesser: DN 20
• Bauhöhe: 100
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,15 - 1,05
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Messing
• Nenndurchmesser: DN 20
• Bauhöhe: 100
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,15 - 1,05
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Nenndurchmesser: DN 20
