Allgemeine Beschreibung

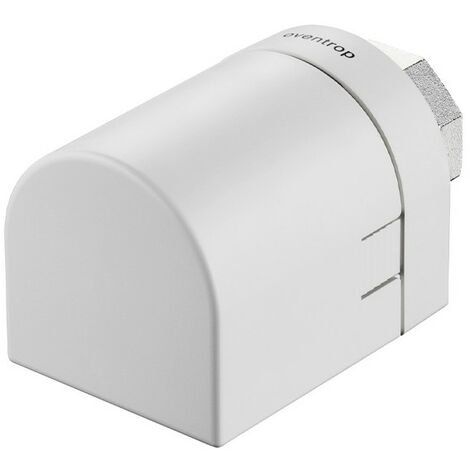

Der OVENTROP elektronische Stellantrieb 'Aktor M CON B' ist ein batteriebetriebener, bidirektionaler Funk-Stellantrieb, der für die Raumtemperaturregelung in Verbindung mit den Funk-Thermostaten 'R-Tronic RT B', 'RTF B' oder 'RTFC K' konzipiert ist. Er ermöglicht eine präzise Einzelraumregelung und zeigt den Heizbetrieb sowie die Ventilstellung (AUF/ZU) im Display des Thermostats an. Die Bedienung erfolgt menügeführt über das Funk-Thermostat.Technische daten
- Betriebsspannung: 3 V
- Batterien: 2 x LR6 / Mignon / AA (Alkaline) – nicht im Lieferumfang enthalten
- Batterielebensdauer: ca. 2 Jahre
- Funkfrequenz: 868,3 MHz
- Sendeintervall: 150 Sekunden
- Reichweite im Gebäude: Abhängig von Materialien und Störquellen
- Schutzart: IP 20 (EN 60529)
- Schutzklasse: III-Schutzkleinspannung
- Gehäusefarbe: RAL 9016 (verkehrsweiß)
- Gehäuseabmessung: 51 x 52 x 86 mm (B x H x T)
- Gewindeanschluss: M 30 x 1,5
- Stellkraft: ca. 80 N
- Maximaler Hub: 4,0 mm
- Lager-/Transporttemperatur: -10 °C bis +65 °C, max. 70% RH, nicht kondensierend
- Umgebungstemperatur: +5 °C bis +50 °C
Installation
Die Montage des Stellantriebs erfolgt ohne Ablassen von Heizungswasser oder Eingriffe in das Heizungssystem. Der Stellantrieb muss in senkrechter oder waagerechter Lage montiert werden. Bei senkrechter Montage nach unten sind besondere Umstände zu beachten, da Tropfwasser die Antriebe beschädigen kann. Eine Justierfahrt wird durch längeres Betätigen des Tasters am montierten Stellantrieb (länger als 2 Sekunden) ausgelöst, was durch ein dreifaches grünes Aufblinken der LEDs signalisiert wird.Anwendung
Der elektronische Stellantrieb 'Aktor M CON B' ermöglicht in Verbindung mit einem 'R-Tronic' Raumbediengerät eine präzise Einzelraumregelung. Die Raumtemperatur wird auf die vom Raumbediengerät per Funk übertragene Wunschtemperatur geregelt. Die Funk-Heizkörperstellantriebe sind mit Oventrop Thermostatventilen aller Baureihen (außer 'Baureihe ADV 6' und 'Baureihe KTB') und Gewindeanschluss M 30 x 1,5 kombinierbar.Weitere Informationen
- Hinweise zur Funkreichweite: Die Funkreichweite in Gebäuden hängt von geometrischen Formen der Gegenstände und des Raumes ab und kann durch Materialien und Störquellen beeinträchtigt werden.
- Das System 'R-Tronic' verbessert das Raumklima und senkt den Energieverbrauch durch präzise Hinweise auf die Raumluftqualität.
- Die eingesetzten Komponenten sind funkbetrieben und eignen sich gut für die Modernisierung der Heizungsregelung im Bestand.
