Allgemeine Beschreibung

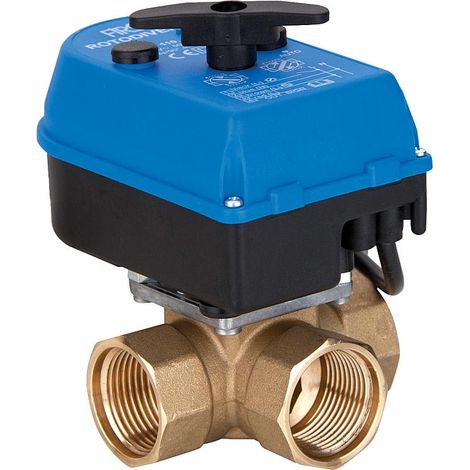

Hochwertiges Umschaltventil für Ihre Heizung mit einem kompakten Antriebsmotor. Es handelt sich um ein 3-Wege Messing-Umschaltventil, das für geschlossene Heizsysteme geeignet ist, wie z.B. für den Wechsel von Heizung auf Brauchwasserladung oder von Öl-Gaskesseln auf Festbrennstoffkessel.Technische daten
- Nennspannung: 230 V, 50 Hz / IP44
- Leistung: 9 W im Betrieb, 5 W im Stillstand
- Endschalter: 1(1) A, 250 V / 50 Hz
- Stellzeit für 90°: 18 s
- Anschlusskabel: 1 m (4x 0,5 mm²)
- Ausgangsmoment: max. 8 Nm
- Umgebungstemperatur: 0° bis 55°C (nicht kondensierend)
- Dichtungen: O-Ringe, VITON, EPDM
- Betriebsdruck: PN10
- Differenzdruck: max. 1 bar
- Stellwinkel: 90°
- Betriebstemperatur: 2°C...110°C
- Leckrate: ca. 0,2% von Kvs
- Medium: Heizungswasser oder Wassergemisch (Glycol max. 50%, zum Frost- und Korrosionsschutz)
Kompatibilität und Zubehör
- Typ DN15 1/2 Zoll
- Typ DN20 3/4 Zoll
- Typ DN25 1 Zoll
- Typ DN32 1 1/4 Zoll
Installation
- Außenanschluss durch das Anschlusskabel (1 m lang)
- Relais für 2-Punkt-Ansteuerung und zum parallelen Betrieb mehrerer Antriebe
- Endschalter Signal in der Position B-AB (z.B. für die Steuerung der Pumpe)
- Manuelle Handverstellung
